德標波紋管截止閥閥體采用德國覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度.，閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命
產品信息： | |
| 產品名稱： | 德標波紋管截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN400 |
| 產品溫度： | -40~550℃ |
美國米勒德標波紋管截止閥閥體采用德國覆膜砂鑄造技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度.，閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。
雙重的密封設計（波紋管+填料），符合國際密封標準、所有波紋管100%通過氦氣測試，所有閥門100%通過標準測試，確保零泄漏。DN150以上產品，加裝特殊裝置，有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。可根據工況要求提供各種閥瓣設計，如節流型閥瓣、平面軟密封閥瓣,截止止回型閥瓣等。
德標波紋管截止閥參數
公稱通徑：DN15-DN500(1/2"-20") | 閥體材質：鑄鋼GS-C25；不銹鋼CF8/CF8M |
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
適用溫度：-40℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
適用介質：蒸汽；導熱油；有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L |
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 | 填料材質：石墨環 |
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 | 試驗標準：DIN 3230；EN12266；API 598；GB/T 13927 |
德標波紋管截止閥結構特點
德標波紋管截止閥是符合德國標準規范生產制造的一種波紋管截止閥。德標波紋管截止閥具有以下特點：
波紋管結構：德標波紋管截止閥采用波紋管結構，波紋管與閥桿一體式設計，具有較高的密封性能和耐久性，能夠保證流體介質的穩定流動。
節省空間：德標波紋管截止閥的結構緊湊，相對于傳統的截止閥節省了很多空間，可以方便地安裝在狹窄的管道系統中。
耐腐蝕：德標波紋管截止閥采用不銹鋼、合金鋼等材質制造，能夠抵抗介質中的腐蝕性物質對閥門的腐蝕，具有較長的使用壽命。
控制精度高：德標波紋管截止閥具有較高的控制精度，能夠精確控制流體介質的流量和壓力，滿足各種工業管道中介質的控制要求。
節能環保：德標波紋管截止閥采用先進的密封結構和波紋管技術，能夠減少管道系統中的泄漏，降低能耗和環境污染。
德標波紋管截止閥廣泛應用于石油、化工、制藥、冶金、電力等領域的管道系統中，能夠滿足各種介質的控制和調節要求，是工業管道系統中不可或缺的一種閥門產品。
序號 | 名稱 | 材質 |
1 | 閥體 | GS-C25、GGG-40、CF8M |
2 | 閥座 | 13Cr、SS304、SS316、Stellite |
3 |
閥瓣 | 13Cr、F304、F316+Stellite |
4 | 圓柱銷 | SS304、SS316 |
5 | 波紋管組件 | SS304、SS316L |
6 | 閥桿 | 20Cr13、F304、F316 |
7 | 墊片 | 柔性石墨+不銹鋼、PTFE |
8 |
閥蓋 | GS-C25、GGG-40、CF8M |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 雙頭螺柱 | ASTM A193-B7、A193-B8 |
11 | 填料 | 柔性石墨、PTFE |
12 | 螺紋壓套 | 1025、SS304、SS316 |
13 | 定位片 | 1025、WCB、CF8 |
14 | 閥母 | 銅合金、D2、BL-2 |
15 | 手輪 | 碳鋼、KTH330 |
16 | 手輪并帽 | A105 |

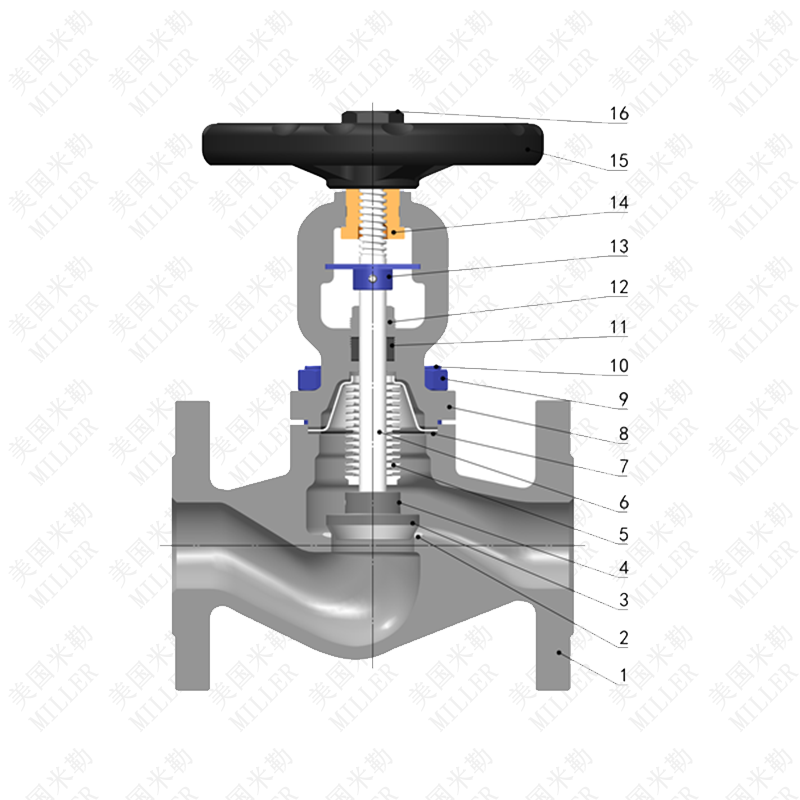

德標波紋管截止閥結構圖

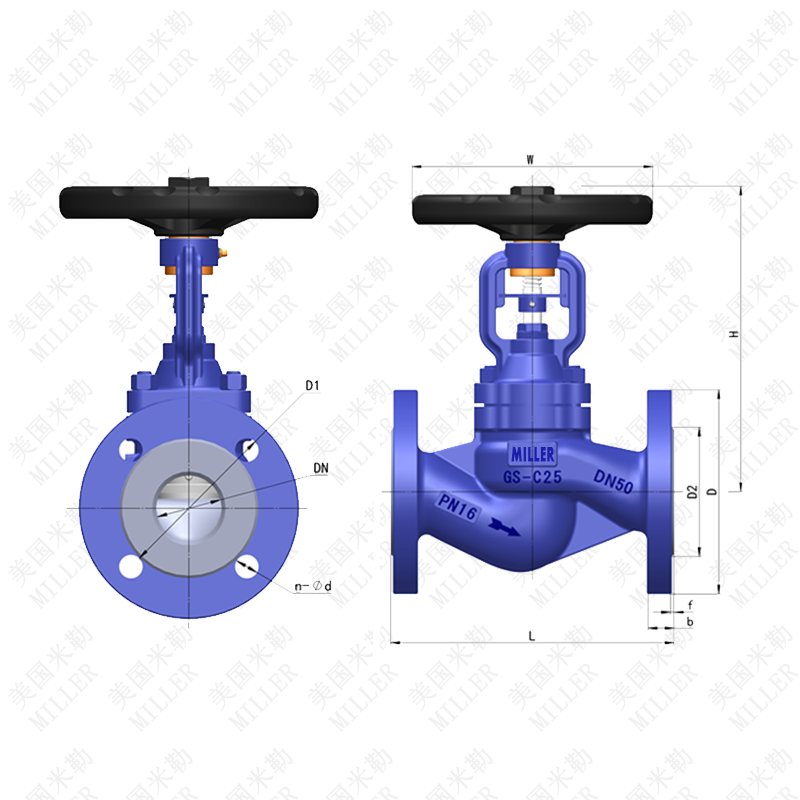

德標波紋管截止閥連接尺寸
德標準波紋管截止閥的執行標準主要包括以下幾個方面：
波紋管截止閥的設計標準：主要根據德國標準協會制定的 DIN 3356 標準，要求波紋管截止閥的結構、尺寸、工作壓力等參數均符合標準要求。
波紋管截止閥的制造標準：主要根據德國標準協會制定的 DIN 3202 標準，要求波紋管截止閥的制造工藝、材料選擇、檢測要求等均符合標準要求。
波紋管截止閥的試驗標準：主要根據德國標準協會制定的 DIN 3230 標準，要求對波紋管截止閥進行水密性、耐壓試驗等多項測試，確保其符合標準要求。
波紋管截止閥的安裝和使用標準：主要根據德國標準協會制定的 DIN 2401 標準，要求波紋管截止閥的安裝、使用、維護等方面均符合標準要求。
總的來說，德國標準波紋管截止閥的執行標準非常嚴格，保證了其質量和可靠性，被廣泛應用于各種工業領域。
口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚（b） | 水介厚（f） | n-?d | 手輪（W） | 中心高（H） |
PN16 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 192 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 192 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 207 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 207 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 245 |
50 | 230 | 165 | 125 | 102 | 18 | 3 | 4-?18 | ?200 | 253 |
65 | 290 | 185 | 145 | 122 | 18 | 3 | 4-?18 | ?220 | 295 |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-?18 | ?250 | 328 |
