角式波紋管截止閥，其出口為90度直角狀，適合安裝在管路系統的拐角處，這樣既能節省90度彎頭，省料省空間，又便于操作。閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命
產品信息： | |
| 產品名稱： | 角式波紋管截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 1.6MPA~4.0MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN400 |
| 產品溫度： | -40~550℃ |
美國米勒角式波紋管截止閥，其出口為90度直角狀，適合安裝在管路系統的拐角處，這樣既能節省90度彎頭，省料省空間，又便于操作。閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。雙重的密封設計（波紋管+填料），符合國際密封標準。
所有波紋管100%通過氦氣測試，所有閥門100%通過標準測試，確保零泄漏。DN150以上產品，加裝特殊裝置，有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。可根據工況要求提供各種閥瓣設計，如節流型閥瓣、平面軟密封閥瓣,截止止回型閥瓣等。
角式波紋管截止閥參數
DN15-DN500(1/2"-20") | GS-C25；不銹鋼公稱壓力：閥座材質：不銹鋼CF8；不銹鋼適用溫度：~550℃ | X20Cr13；不銹鋼適用介質：蒸汽；導熱油；有毒等介質 | X20Cr13；不銹鋼F316 |
EN 13709；波紋管材質：不銹鋼SS316L | EN1092-B1；GB/T 9113；試驗標準：EN12266；GB/T 13927 | DIN 3202；ASME B16.10；填料材質：石墨環 |

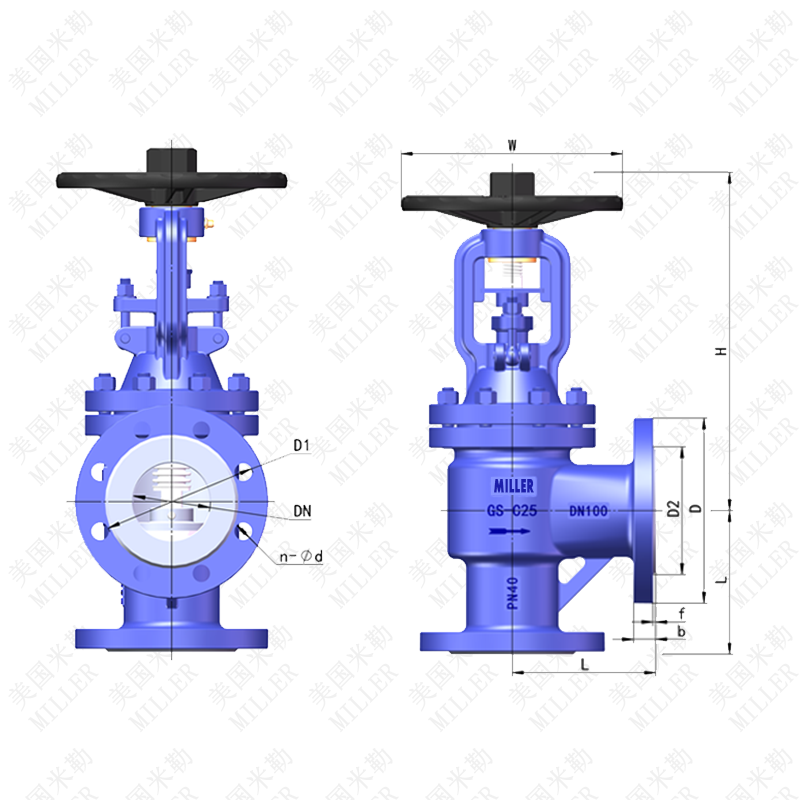

角式波紋管截止閥結構圖
角式波紋管截止閥結構特點
角式波紋管截止閥是一種特殊的波紋管截止閥，其特點是閥門底部呈角度，可以使流體更加順暢地通過閥門。角式波紋管截止閥具有以下特點：
高密封性：角式波紋管截止閥采用波紋管結構，波紋管與閥桿一體式設計，具有較高的密封性能，可以保證流體介質不泄漏。
節省空間：角式波紋管截止閥的結構緊湊，相對于傳統的截止閥節省了很多空間，可以方便地安裝在狹窄的管道系統中。
控制精度高：角式波紋管截止閥具有較高的控制精度，能夠精確控制流體介質的流量和壓力，滿足各種工業管道中介質的控制要求。
耐腐蝕：角式波紋管截止閥采用不銹鋼、合金鋼等材質制造，能夠抵抗介質中的腐蝕性物質對閥門的腐蝕，具有較長的使用壽命。
節能環保：角式波紋管截止閥采用先進的密封結構和波紋管技術，能夠減少管道系統中的泄漏，降低能耗和環境污染。
角式波紋管截止閥廣泛應用于石油、化工、制藥、冶金、電力等領域的管道系統中，能夠滿足各種介質的控制和調節要求，是工業管道系統中不可或缺的一種閥門產品。
序號 | 名稱 | 材質 |
1 | 閥體 | GS-C25、GGG-40、CF8M |
2 | 閥座 | 13Cr、SS304、SS316、Stellite |
3 | 閥瓣 | 13Cr、F304、F316+Stellite |
4 | 圓柱銷 | SS304、SS316 |
5 | 閥桿 | 20Cr13、F304、F316 |
6 | 波紋管組件 | SS304、SS316L |
7 | 墊片 | 柔性石墨+不銹鋼、PTFE |
8 | 閥蓋 | GS-C25、GGG-40、CF8M |
9 |
六角螺母 | ASTM A194-2H、A194-8 |
10 | 雙頭螺柱 | ASTM A193-B7、A193-B8 |
11 | 填料 | 柔性石墨、PTFE |
12 | 填料壓蓋 | WCB、CF8 |
13 | 活節螺栓 | ASTM A193-B7、A193-B8 |
14 | 六角螺母 | ASTM A194-2H、A194-8 |
15 | 定位片 | 1025、WCB、CF8 |
16 | 閥母 | 銅合金、D2、BL-2 |
17 | 手輪 | 碳鋼、KTH330 |
18 | 手輪并帽 | A105 |
角式波紋管截止閥連接尺寸
口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚（b） | 水介厚（f） | n-?d | 手輪（W） | 中心高（H） |
PN16 | |||||||||
15 | 90 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 200 |
20 | 95 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 200 |
25 | 100 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 212 |
32 | 105 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 212 |
40 | 115 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 248 |
50 | 125 | 165 | 125 | 102 | 18 | 3 | 4-?18 | ?200 | 248 |
65 | 145 | 185 | 145 | 122 | 18 | 3 | 4-?18 | ?220 | 287 |
80 | 155 | 200 | 160 | 138 | 20 | 3 | 8-?18 | ?250 | 320 |
100 | 175 | 220 | 180 | 158 | 20 | 3 | 8-?18 | ?300 | 390 |
125 | 200 | 250 | 210 | 188 | 22 | 3 | 8-?18 | ?350 | 412 |
150 | 225 | 285 | 240 | 212 | 22 | 3 | 8-?22 | ?400 | 470 |
200 | 275 | 340 | 295 | 268 | 24 | 3 | 12-?22 | ?450 | 630 |
250 | 325 | 405 | 355 | 320 | 26 | 3 | 12-?26 | ?550 | 740 |
300 | 375 | 460 | 410 | 378 | 28 | 4 | 12-?26 | ?600 | 840 |
350 | 425 | 520 | 470 | 438 | 30 | 4 | 16-?26 | ?700 | 990 |
400 | 475 | 580 | 525 | 490 | 32 | 4 | 16-?30 | ?700 | 1100 |
PN25 | |||||||||
15 | 90 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 200 |
20 | 95 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 200 |
25 | 100 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 212 |
32 | 105 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 212 |
40 | 115 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 248 |
50 | 125 | 165 | 125 | 102 | 20 | 3 | 4-?18 | ?200 | 248 |
65 | 145 | 185 | 145 | 122 | 22 | 3 | 8-?18 | ?220 | 287 |
80 | 155 | 200 | 160 | 138 | 24 | 3 | 8-?18 | ?250 | 320 |
100 | 175 | 235 | 190 | 162 | 24 | 3 | 8-?22 | ?300 | 390 |
125 | 200 | 270 | 220 | 188 | 26 | 3 | 8-?26 | ?350 | 412 |
150 | 225 | 300 | 250 | 218 | 28 | 3 | 8-?26 | ?400 | 470 |
200 | 275 | 360 | 310 | 278 | 30 | 3 | 12-?26 | ?450 | 630 |
250 | 325 | 425 | 370 | 335 | 32 | 3 | 12-?30 | ?550 | 740 |
300 | 375 | 485 | 430 | 395 | 34 | 4 | 16-?30 | ?600 | 840 |
350 | 425 | 555 | 490 | 450 | 38 | 4 | 16-?33 | ?700 | 990 |
400 | 475 | 620 | 550 | 505 | 40 | 4 | 16-?36 | ?700 | 1100 |
PN40 | |||||||||
15 | 90 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 200 |
20 | 95 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 200 |
25 | 100 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 212 |
32 | 105 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 212 |
40 | 115 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 248 |
50 | 125 | 165 | 125 | 102 | 20 | 3 | 4-?18 | ?200 | 248 |
65 | 145 | 185 | 145 | 122 | 22 | 3 | 8-?18 | ?220 | 287 |
80 | 155 | 200 | 160 | 138 | 24 | 3 | 8-?18 | ?250 | 320 |
100 | 175 | 235 | 190 | 162 | 24 | 3 | 8-?22 | ?300 | 390 |
125 | 200 | 270 | 220 | 188 | 26 | 3 | 8-?26 | ?350 | 412 |
150 | 225 | 300 | 250 | 218 | 28 | 3 | 8-?26 | ?400 | 470 |
200 | 275 | 375 | 320 | 285 | 34 | 3 | 12-?30 | ?450 | 630 |
250 | 325 | 450 | 385 | 345 | 38 | 3 | 12-?33 | ?550 | 740 |
300 | 375 | 515 | 450 | 410 | 42 | 4 | 16-?33 | ?600 | 840 |
350 | 425 | 580 | 510 | 465 | 46 | 4 | 16-?36 | ?700 | 990 |
400 | 475 | 660 | 585 | 535 | 50 | 4 | 16-?39 | ?700 | 1100 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
