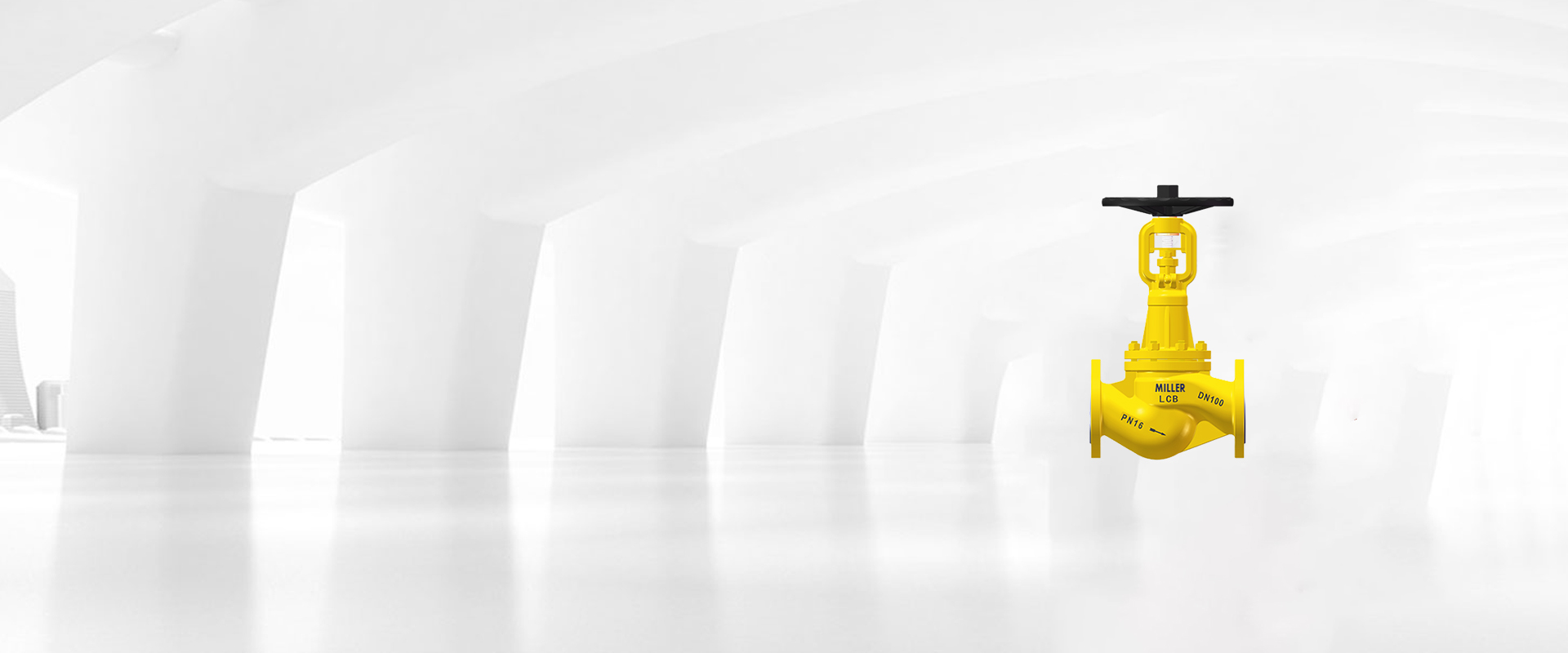

氯氣專用波紋管截止閥其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊焊接,在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏
產品信息： | |
| 產品名稱： | 氯氣專用波紋管截止閥 |
| 產品型號： | GB31 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~550℃ |
美國米勒氯氣專用波紋管截止閥其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊焊接,在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。閥蓋上自帶有加脂接頭,可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。人體工程學設計手輪，使用壽命更長，操作輕松便捷,更安全可靠。
氯氣專用波紋管截止閥參數
公稱通徑：DN15-DN500(1/2"-20") | 閥體材質：LF2 LC2；不銹鋼CF8/CF8M |
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
適用溫度：-40℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
適用介質：氯氣，有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L |
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 | 填料材質：石墨環 |
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 | 試驗標準：DIN 3230；EN12266；API 598；GB/T 13927 |
氯氣專用波紋管截止閥結構圖
氯氣專用波紋管截止閥在許多工業領域得到了廣泛應用，特別是在需要處理腐蝕性介質如氯氣的工況中。以下是其主要應用領域和優勢：
主要應用領域
化學工業：
用于氯堿工業中氯氣的輸送、控制和調節，確保生產過程的安全和高效。
在化工生產中用于處理和輸送腐蝕性氣體和液體，確保生產設備和管道系統的穩定運行。
水處理行業：
在水處理和污水處理過程中用于氯氣的控制和調節，確保水處理的效果和系統的安全運行。
制藥行業：
在制藥工藝中用于控制和輸送含有氯氣的介質，確保生產過程的安全和藥品的質量。
食品飲料行業：
用于食品加工過程中氯氣消毒和清洗，確保食品生產的衛生和安全。
冶金行業：
用于冶金工藝中含有氯氣的氣體處理，確保生產工藝的穩定和設備的長壽命。
紙漿和造紙行業：
在紙漿和造紙過程中用于氯氣漂白和處理，確保產品的質量和工藝的安全。
優勢
卓越的防腐性能：
氯氣專用波紋管截止閥采用耐腐蝕材料制造，如高合金不銹鋼或特殊合金，能夠有效抵御氯氣的腐蝕，確保長時間穩定運行。
優異的密封性能：
波紋管結構設計有效防止介質外泄，確保高密封性，防止氯氣泄漏，保障操作安全和環境保護。
耐高溫高壓：
閥門設計能夠承受高溫高壓工況，適應嚴苛的工業環境，確保系統的安全運行。
長壽命設計：
波紋管結構減少了閥門內部零件的磨損，延長了閥門的使用壽命，降低了維護頻率和成本。
操作方便：
配備高性能電動或氣動執行機構，實現自動化控制，操作簡便，響應迅速，適應現代工業自動化的需求。
環保節能：
波紋管設計減少了介質泄漏，避免了環境污染和能源浪費，符合環保和節能要求。
多種規格和連接方式：
提供多種規格和法蘭、螺紋、焊接等連接方式，滿足不同管道系統的需求，安裝方便，適應性強。
安全可靠：
閥門設計考慮了多重安全保護，確保在處理氯氣等危險介質時的安全運行，適用于對安全性要求高的場合。
精確的流量控制：
閥門設計確保流量控制的精確性，能夠實現對介質流量的精細調節，滿足不同工藝的要求。
氯氣專用波紋管截止閥憑借其卓越的防腐性能、優異的密封性能和長壽命設計，在處理氯氣等腐蝕性介質的工況中展現出顯著的優勢，廣泛應用于化工、水處理、制藥、食品加工、冶金、紙漿和造紙等多個行業，是確保生產安全和工藝穩定的重要設備。
序號 | 名稱 | 材質 |
1 | 閥體 | LF2、LCB、耐蝕鋼 |
2 | 閥座 | Stellite、PTFE |
3 | 閥瓣 | F316L |
4 | 圓柱銷 | SS316L |
5 | 閥桿 | F316L |
6 | 密封元件 | |
7 | 密封缽 | LF2、SS316L |
8 | 墊片 | 柔性石墨+不銹鋼、PTFE |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 雙頭螺柱 | ASTM A193-B7、A193-B8 |
11 | 波紋管組件 | SS316L、HC-276 |
12 | 閥蓋 | LF2、LCB、耐蝕鋼 |
13 | 填料 | 柔性石墨、PTFE |
14 | 填料壓蓋 | LF2、LCB、耐蝕鋼 |
15 | 活節螺栓 | ASTM A193-B7、A193-B8 |
16 | 六角螺母 | ASTM A194-2H、A194-8 |
17 | 定位片 | 1025、WCB、CF8 |
18 | 閥母 | 銅合金、D2、BL-2 |
19 | 手輪 | 碳鋼、KTH330 |
20 | 手輪并帽 | A105 |
氯氣專用波紋管截止閥連接尺寸
氯氣專用波紋管截止閥是一種專門用于控制氯氣介質流動的閥門產品。它通常采用特殊材質和設計，能夠承受氯氣的腐蝕性和高壓力的作用。
氯氣是一種具有強氧化性和強腐蝕性的氣體，常用于制取含氯有機化合物、漂白劑、消毒劑、醫藥等領域。由于其特殊的性質，氯氣介質對閥門材質和密封性能要求極高，因此需要專門的閥門產品進行控制和調節。
氯氣專用波紋管截止閥通常采用高強度合金材質，如哈氏合金等，能夠承受氯氣的腐蝕性和高壓力的作用。閥門內部的密封件也采用特殊材質，如聚四氟乙烯（PTFE）等，能夠有效防止氯氣泄漏。閥門結構通常采用波紋管式設計，具有結構緊湊、啟閉力矩小、密封性好等優點，能夠保證氯氣的安全控制。
氯氣專用波紋管截止閥通常應用于制氯廠、氯堿化工、水處理等領域，能夠滿足氯氣介質的高效控制和安全使用的要求。
口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚（b） | 水介厚（f） | n-?d | 手輪（W） | 中心高（H） |
PN16 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 192 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 192 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 207 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 207 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 245 |
50 | 230 | 165 | 125 | 102 | 18 | 3 | 4-?18 | ?200 | 253 |
65 | 290 | 185 | 145 | 122 | 18 | 3 | 4-?18 | ?220 | 295 |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-?18 | ?250 | 328 |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-?18 | ?300 | 385 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-?18 | ?350 | 427 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-?22 | ?400 | 480 |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-?22 | ?450 | 672 |
250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-?26 | ?550 | 775 |
300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-?26 | ?600 | 852 |
350 | 980 | 520 | 470 | 438 | 30 | 4 | 16-?26 | ?700 | 1005 |
400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16-?30 | ?700 | 1140 |
