高壓波紋管截止閥是一種用于控制流體流動的閥門。它通常由一個閥體、閥瓣、波紋管、操作手柄和密封件等部分組成
產品信息： | |
| 產品名稱： | 高壓波紋管截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | A105 F304 F316 |
| 產品口徑： | DN15~DN200 |
| 產品溫度： | -40~550℃ |
美國米勒高壓波紋管截止閥是一種用于控制流體流動的閥門。它通常由一個閥體、閥瓣、波紋管、操作手柄和密封件等部分組成。
波紋管是高壓波紋管截止閥的核心部件，它是由多層金屬薄片疊壓成的，可以承受高壓力和高溫的作用。當閥門關閉時，波紋管被擠壓成一個圓形，從而防止流體通過；當閥門打開時，波紋管被拉直，從而允許流體通過。
操作手柄用于控制閥門的開關，當手柄旋轉時，閥瓣將會打開或關閉。密封件則用于保證閥門的密封性，防止流體泄漏。
高壓波紋管截止閥通常用于石油、化工、電力等行業的高壓管道中，能夠承受較高的壓力和溫度，具有結構緊湊、重量輕、啟閉力矩小、密封性能好等優點。
高壓波紋管截止閥參數
公稱通徑：DN15-DN200(1/2"-8") | 閥體材質：A105 F304 F316 |
公稱壓力：900LB-2500LB | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
適用溫度：-40℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
適用介質：蒸汽；導熱油；有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L |
結構長度：ASME B16.10 | 填料材質：石墨環 |
連接法蘭：ASME B16.5 | 試驗標準：API 598 |

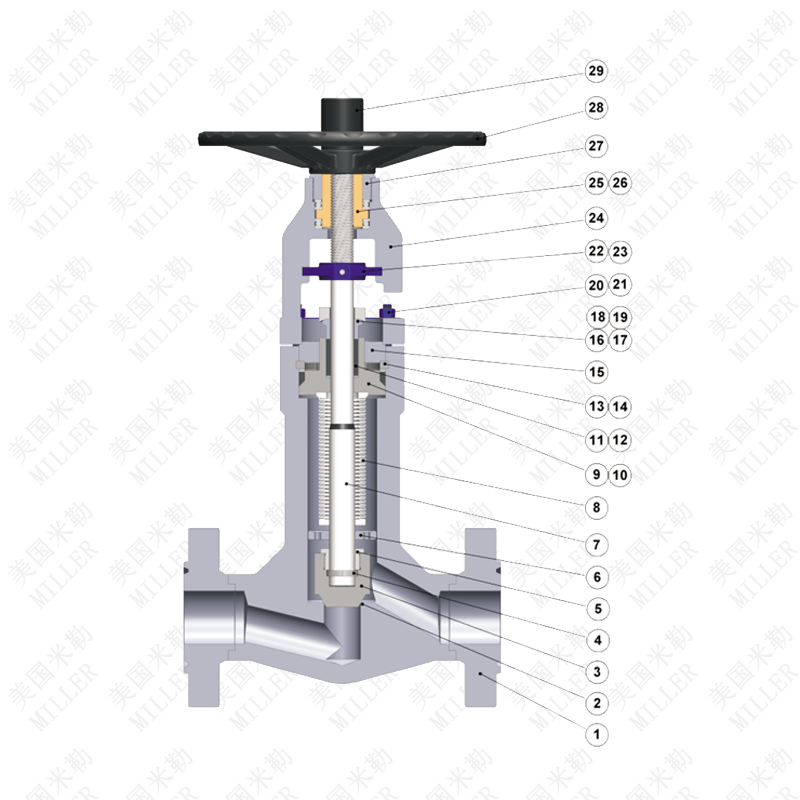

高壓波紋管截止閥結構圖
高壓波紋管截止閥應用
高壓波紋管截止閥是一種廣泛應用于石油、天然氣、化工、電力等行業中的閥門產品。它通常用于控制高壓、高溫流體介質的流量，起到截止、調節、分流、防止回流等作用。
具體應用領域包括但不限于以下幾個方面：
石油化工行業：高壓波紋管截止閥常用于煉油、化工、天然氣等生產過程中，用于控制各種腐蝕性介質、高溫高壓氣體或液體的流量。
電力行業：高壓波紋管截止閥常用于發電、供電、冷卻水循環等系統中，用于控制流量和壓力，保證電站正常運行。
環保行業：高壓波紋管截止閥也被廣泛應用于污水處理、廢氣處理等領域，用于控制各種介質的流量和壓力。
總的來說，高壓波紋管截止閥適用于需要控制高壓、高溫介質流動的場合，具有結構緊湊、重量輕、啟閉力矩小、密封性能好等優點，是一種性能優良、可靠性高的閥門產品。
序號 | 名稱 | 材質 |
1 | 閥體 | A105、F304、F316 |
2 | 閩座 | 13Cr.316、Steuite |
3 | 閔瓣 | 13cr、304、316 |
4 | 對開環 | 13Cr、304、316 |
5 | 閥瓣并帽 | 1045、304、316 |
6 | 介質片 | 1045、304、316 |
7 | 閥桿 | 13Cr、304、316 |
8 | 波絞管組件 | 304、316L |
g | 填料函 | 1045、304、316 |
10 | 自壓密封墊 | 柔性石墨+不銹鋼 |
11 | 填料 | 柔性石墨+不銹鋼 |
12 | 填料墊片 | 1045、304 |
13 | 四開環 | 13cr、304 |
14 | 自壓擋環 | 1045、304 |
15 | 自壓導向塊 | 1045、304 |
16 | 壓套 | 1045、304 |
17 | 壓板 | A105、304 |
18 | 千斤螺栓 | B7、B8、B8M |
19 | 千斤螺母 | 2H、8、8M |
20 | 雙頭螺栓 | B7、B8、B8M |
21 | 螺母 | 2H、8、8M |
22 | 定位片 | 1045、304 |
23 | 定位銷 | 13Cr.304 |
24 | 閥蓋 | A105、F304、F316 |
25 | 閥母 | 銅合金、D2 |
26 | 軸承 | 軸承鋼 |
27 | 軸承壓蓋 | 1045、304 |
28 | 手輪 | 60-40-18 |
29 | 手輪帽 | 1045 |

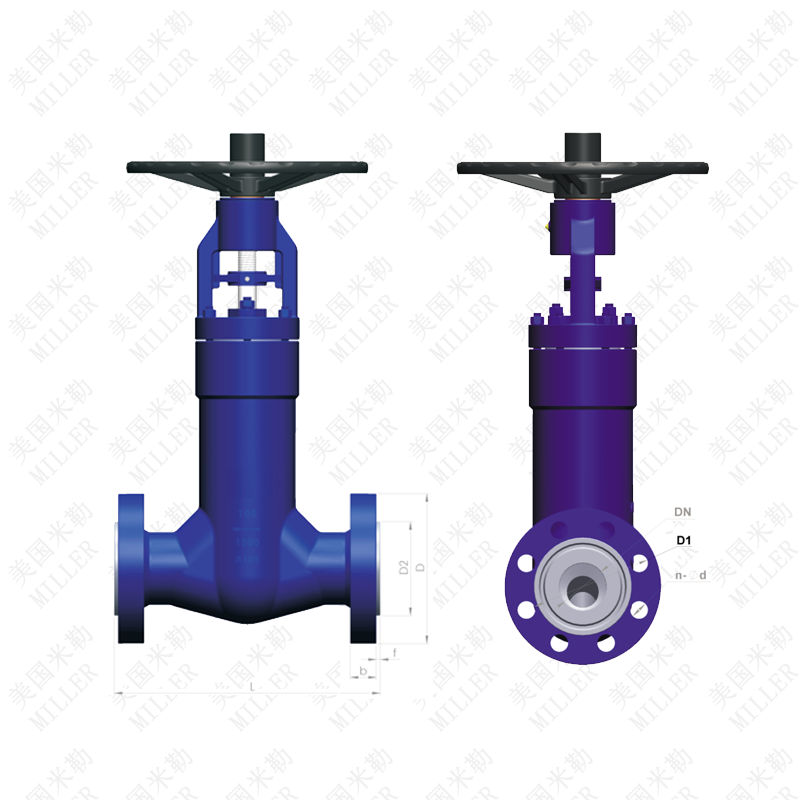

高壓波紋管截止閥連接尺寸
900LB | |||||||||||||
口徑 | 法蘭螨連接尺寸 | 對焊端連接尺寸 | |||||||||||
總長 L | 外圓D | 中心D1 | 水介D2 | 法蘭厚b | 水介厚 f | E | F | P | n-od | 總長 L1 | 管外徑 D0 | 管內徑 d0 | |
65 | 422 | 240 | 190.5 | 137 | 41.5 | 7.9 | 7.9 | 11.9 | 108.0 | 8-29 | 254 | 73 | 按客戶要求 |
80 | 384 | 245 | 190.5 | 156 | 38.5 | 7.9 | 7.9 | 11.9 | 123.8 | 8-26 | 305 | 89 | |
100 | 46o | 290 | 235.o | 181 | 44.5 | 7.9 | 7.9 | 11.9 | 149.2 | 8-32 | 356 | 114 | |
150 | 613 | 380 | 317.5 | 241 | 56 | 7.9 | 7.9 | 11.9 | 211.1 | 12-32 | 508 | 168 | |
200 | 740 | 470 | 393.7 | 308 | 63.5 | 7.9 | 7.9 | l11.g | 268.9 | 12-32 | 660 | 218 | |
150OLB | |||||||||||||
口徑DN | 法蘭端連接尺寸 | 對焊斕連接尺寸 | |||||||||||
總長 L | 外圓D | 中心D1 | 水介D2 | 法蘭厚b | 水介厚 f | E | F | P | n-od | 總長 L1 | 管外徑 D0 | 管內徑 d0 | |
65 | 422 | 245 | 190.5 | 137 | 41.5 | 7.9 | 7.9 | 11.9 | 108.0 | 8-29 | 254 | 73 | 按客戶要求 |
80 | 473 | 265 | 203.2 | 168 | 48 | 7.9 | 7.9 | 11.9 | 136.5 | 8-32 | 305 | 89 | |
100 | 549 | 310 | 241.3 | 134 | 54 | 7.9 | 7.9 | 11.9 | 161.9 | 8-35 | 406 | 114 | |
150 | 711 | 395 | 317.5 | 248 | 83 | 9.6 | 9.6 | 13.5 | 211.1 | 12-39 | 559 | 168 | |
200 | 841 | 485 | 393.7 | 318 | 92 | 11.1 | 11.1 | 16.7 | 269.8 | 12-45 | 711 | 218 | |
2500LB | |||||||||||||
口徑DN | 法蘭斕連接尺寸 | 對焊斕連接尺寸 | |||||||||||
總長 L | 外圓D | 中心D1 | 水介D2 | 法蘭厚b | 水介厚 f | E | F | P | n-od | 總長 L1 | 管外徑 D0 | 管內徑 d0 | |
65 | 511 | 265 | 196.8 | 149 | 57.5 | 9.6 | 9.6 | 13.5 | 111.1 | 8-32 | 330 | 73 | 按客戶要求 |
80 | 581 | 305 | 228.6 | 168 | 67 | 9.6 | 9.6 | 135l | 127.0 | 8-35 | 356 | 89 | |
100 | 676 | 355 | 273.0l | 203 | 76.5 | 11.1 | 11.1 | 16.7 | 157.2 | 8-42 | 457 | 114 | |
150 | 920 | 485 | 368.3 | 279 | 1108 | 12.7 | 12.7 | 19.8 | 228.6 | 8-55 | 610 | 168 | |
200 | 1031 | 550 | 438.2 | 340 | 127 | 14.3 | 14.3 | 23.0 | 279.4 | 12-55 | 762 | 218 | |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
