Y型波紋管截止閥的閥體流道為直流式結構，該結構流體阻力比直通式結構小，能加快介質的流速、減少壓力損失的同時降低能源損耗，尤其適用于有粘度、易結塊的介質
產品信息： | |
| 產品名稱： | Y型波紋管截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~550℃ |
美國米勒Y型波紋管截止閥的閥體流道為直流式結構，該結構流體阻力比直通式結構小，能加快介質的流速、減少壓力損失的同時降低能源損耗，尤其適用于有粘度、易結塊的介質。閥門關閉時，具有“刮除效應”的錐形密封面能自動去除表面雜質，可以確保閥瓣有可靠的密封和更長的使用壽命。雙重的密封設計（波紋管+填料），符合國際密封標準。
所有波紋管100%通過氦氣測試，所有閥門100%通過標準測試，確保零，DN150以上產品，加裝特殊裝置，有效防止閥門在使用中顫抖，發出噪音，并導致的內件損壞現象，使用壽命有效提升150%以上。可根據工況要求提供各種閥瓣設計，如節流型閥瓣、平面軟密封閥瓣,截止止回型閥瓣等。
Y型波紋管截止閥參數
閥體材質：鑄鋼GS-C25；不銹鋼CF8/CF8M
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB)
閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M
閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL)
適用介質：蒸汽；導熱油；有毒等介質
閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316
設計標準：EN 13709；DIN 3356
波紋管材質：不銹鋼SS304；不銹鋼SS316L
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221
填料材質：石墨環
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592
試驗標準：DIN 3230；EN12266；API 598；GB/T 13927

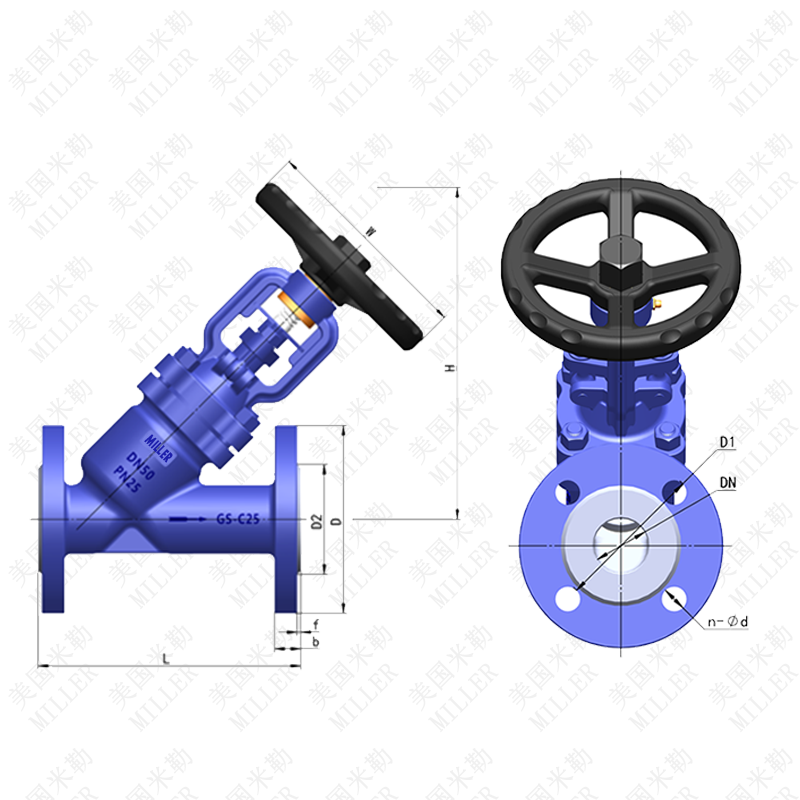

Y型波紋管截止閥連接尺寸
口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚（b） | 水介厚（f） | n-?d | 手輪（W） | 中心高（H） |
PN16 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 196 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 196 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 208 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 208 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 280 |
50 | 230 | 165 | 125 | 102 | 18 | 3 | 4-?18 | ?200 | 280 |
65 | 290 | 185 | 145 | 122 | 18 | 3 | 4-?18 | ?220 | 320 |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-?18 | ?250 | 362 |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-?18 | ?300 | 437 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-?18 | ?350 | 480 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-?22 | ?400 | 575 |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-?22 | ?450 | 745 |
250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-?26 | ?550 | 880 |
300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-?26 | ?600 | 965 |
350 | 980 | 520 | 470 | 438 | 30 | 4 | 16-?26 | ?700 | 1125 |
400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16-?30 | ?700 | 1235 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
