不銹鋼波紋管截止閥是一款全不銹鋼材質的波紋管截止閥，應用暗桿形式整體閥門高度低節省安裝空間
產品信息： | |
| 產品名稱： | 不銹鋼波紋管截止閥 |
| 產品型號： | G31 |
| 產品壓力： | 1.6MPA~4.0MPA |
| 產品材質： | 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~550℃ |
美國米勒不銹鋼波紋管截止閥是一款全不銹鋼材質的波紋管截止閥，應用暗桿形式整體閥門高度低節省安裝空間。
不銹鋼波紋管截止閥參數
公稱通徑：DN15-DN500(1/2"-20") | 閥體材質：不銹鋼CF8/CF8M |
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
適用溫度：-40℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
適用介質：蒸汽；導熱油；有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L |
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 | 填料材質：石墨環 |
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 | 試驗標準：DIN 3230；EN12266；API 598；GB/T 139 |

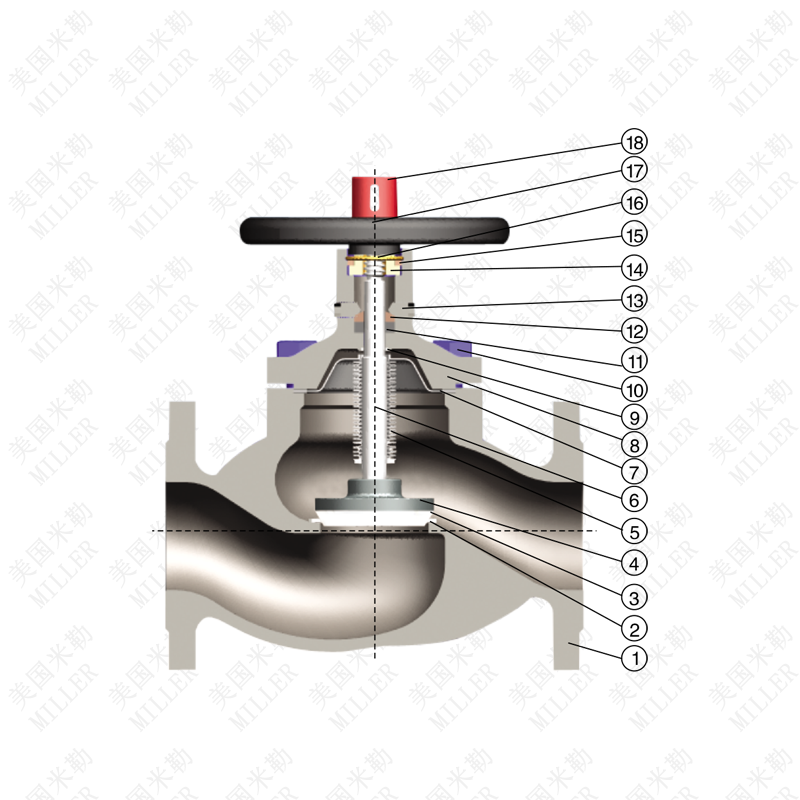

不銹鋼波紋管截止閥結構圖
不銹鋼波紋管截止閥結構特點
不銹鋼波紋管截止閥是一種采用不銹鋼材料制造的波紋管截止閥，具有以下特點：
耐腐蝕性強：不銹鋼具有較強的耐腐蝕性，能夠在潮濕、腐蝕性介質的環境下使用，不易生銹和腐蝕。
密封性好：不銹鋼波紋管截止閥采用波紋管密封結構，具有較好的密封性，能夠保證介質不泄漏。
耐高溫性能好：不銹鋼具有較好的耐高溫性能，能夠在高溫環境下使用。
結構緊湊：不銹鋼波紋管截止閥結構簡單，體積小、重量輕，便于安裝和維修。
使用壽命長：不銹鋼材料具有較高的硬度和強度，不易受損，使用壽命長。
不銹鋼波紋管截止閥廣泛應用于化工、石油、制藥、食品等行業的管道系統中，用于控制介質的流量和開閉，保證管道系統的正常運行。
序號 | 名稱 | 材質 |
1 | 閥體 | 14301、1.4401 |
2 | 閥座 | 1.4301、Stellita |
3 | 閥瓣 | 1.4021、1.4301+Stellite |
4 | 帕銷 | 1.4301、1.4401 |
5 | 波絞管組件 | 1.4301、1.4401 |
6 | 閥桿 | 1.4021、1.4301、1.4401 |
7 | 墊片 | 柔性石墨+不銹鋼 |
8 | 閥蓋 | cs-c25、1.4301、1.4401 |
9 | 上密封 | 1.4021、1.4301、1.4401 |
10 | 螺栓 | ASTMA193-B7、A194-B8 |
11 | 填料 | 柔性石墨 |
12 | 調節壓板 | 1c25、1.4301、1.4401 |
13 | 調節螺釘 | 34CrMo4、1.4301、1.4401 |
14 | 閥母 | 鋼合金、D2、BL2 |
15 | 磨擦片 | 1C45、1.4301、1.4401 |
16 | 彈簧擋圈 | 1.4301 |
17 | 手輪 | 碳鋼 |
18 | 并帽 | 1C45 |

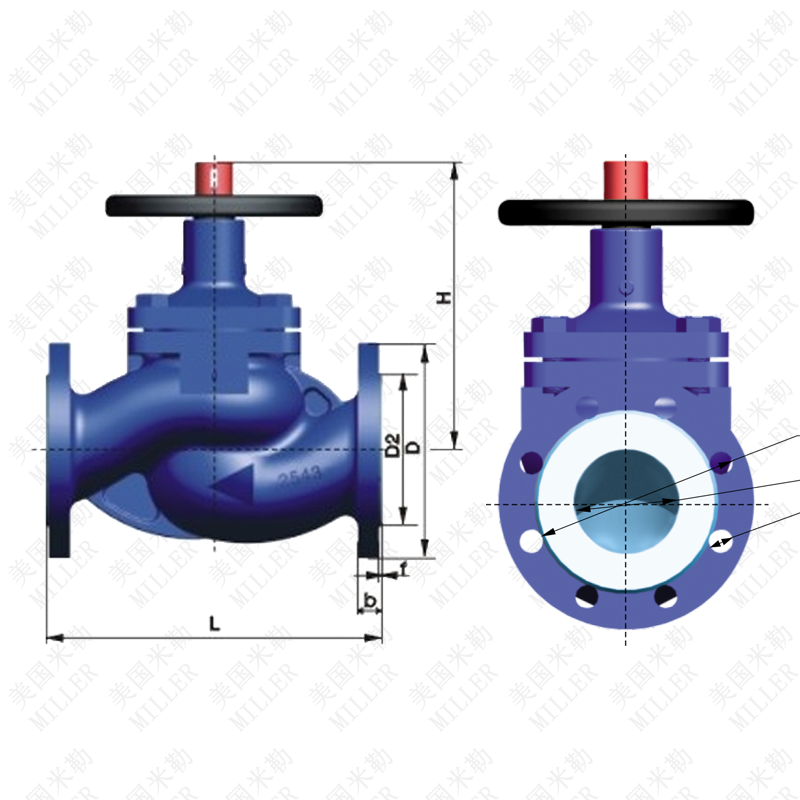

不銹鋼波紋管截止閥連接尺寸
PN16 | |||||||
口徑DN | 主要連接尺寸 | ||||||
總長L | 外圓D | 中心D1 | 水介D2 | 法蘭厚b | 水介厚f | n-.d | |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-18 |
85 | 290 | 185 | 145 | 122 | 20 | 3 | 4-18 |
80 | 310 | 200 | 16o | 138 | 20 | 3 | 8-18 |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-18 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-18 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-22 |
200 | 800 | 340 | 295 | 288 | 24 | 3 | 12-22 |
PN 25 | |||||||
15 | 130 | 95 | 85 | 45 | 16 | 2 | 4-14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-18 |
50 | 230 | 185 | 125 | 102 | 20 | 3 | 4-18 |
65 | 290 | 185 | 145 | 122 | 22 | 3 | 8-18 |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 8-18 |
10o | 350 | 235 | 190 | 162 | 24 | 3 | 8-22 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-28 |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-26 |
200 | 600 | 360 | 310 | 278 | 3o | 3 | 12-26 |
PN 40 | |||||||
15 | 130 | 95 | 85 | 45 | 16 | 2 | 4-14 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-18 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-18 |
85 | 290 | 185 | 145 | 122 | 22 | 3 | 8-18 |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 8-18 |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 8-22 |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-26 |
150 | 480 | 30o | 250 | 218 | 28 | 3 | 8-26 |
200 | 600 | 375 | 320 | 285 | 34 | 3 | 12-30 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
