氣動高壓調節閥是一款專門為高壓工況開發的調節閥，采用平衡式迷宮調節閥，迷宮式閥籠結合平衡式閥芯設計。迷宮式套筒由同多個同軸表面分布著迷宮曲徑的圓柱碟片組成
產品信息： | |
| 產品名稱： | 氣動高壓調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN600 |
| 產品溫度： | -40~550℃ |
美國米勒氣動高壓調節閥是一款專門為高壓工況開發的調節閥，采用平衡式迷宮調節閥，迷宮式閥籠結合平衡式閥芯設計。迷宮式套筒由同多個同軸表面分布著迷宮曲徑的圓柱碟片組成。
根據介質工藝參數不同，設計不同的迷宮曲徑規格與疊合層數組成閥籠，閥籠將總的流道分成許多細小的迂回甚至臺階狀分布的節流流道，迫使流體不斷地改變流向與流通面積逐步降低流體的壓力以達到預防閃蒸空化的發生，延長閥內件的使用壽命。采用平衡式套筒閥芯，閥芯與閥座的緊密配合確保了極低的泄漏。
此種閥內件適合于各種易產生阻塞流動造成汽蝕的工況。
高壓調節閥具有以下特點:
耐高壓：高壓調節閥的密封件通常采用耐高壓材料，能夠有效抵抗高壓的影響。
流量精度高：高壓調節閥的流量精度較高，能夠精確控制流體的流量。
響應速度快：高壓調節閥的響應速度快，能夠及時調節流體的流量。
結構簡單：高壓調節閥的結構簡單，安裝方便，使用壽命長。
操作靈活：高壓調節閥可手動操作或電動操作，操作靈活。
密封可靠：高壓調節閥的密封可靠，對于液體、蒸汽和氣體均有良好的密封效果。
閥門體積小：高壓調節閥的閥門體積小，流量大，插入損失小
氣動高壓調節閥參數
公稱通徑 DN(mm) | DN15~DN600 |
公稱壓力（Mpa） | PN1.6~42MPa；ANSI 150~2500LB |
適用溫度：(℃） | -40~570℃ |
閥體形式 | S型 |
連接形式 | 法蘭式 內螺紋 焊接 |
密封填料 | PTFE、PPL 柔性石墨填料等 |
閥芯形式 | 平衡式迷宮閥芯 |
流量特性 | 曲線特性 |
動作范圍 | 直行程 |
泄露量Q | 0.01%×閥額定容量 |
可調范圍 | 50：1 |
控制方式 | 調節型(4～20mA控制) |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

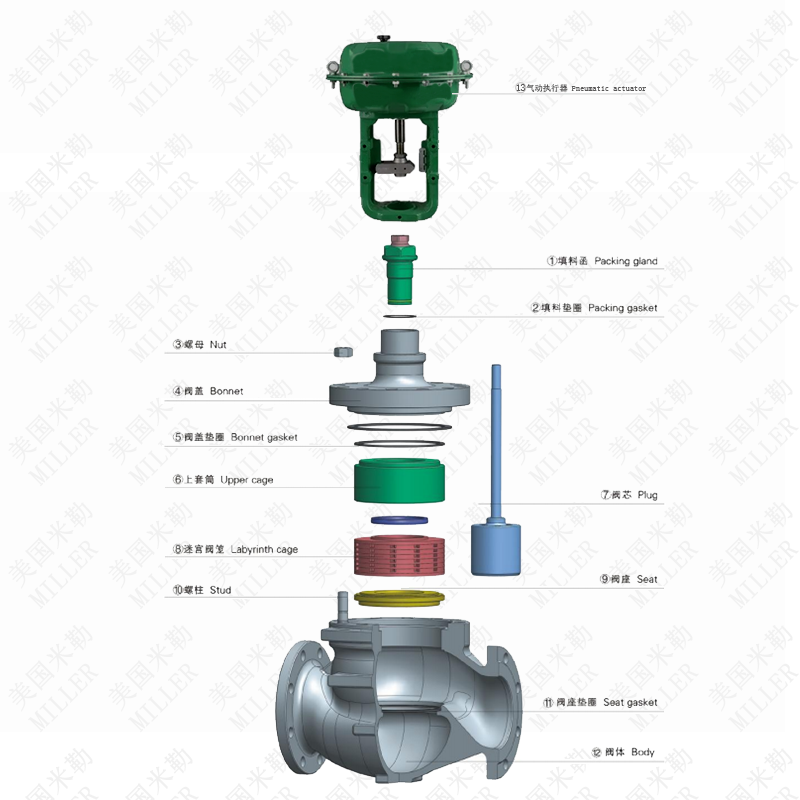

氣動高壓調節閥結構圖
氣動高壓調節閥的密封件通常采用耐高壓材料，能夠有效抵抗高壓的影響。工作原理是利用閥桿的上下運動來控制閥門的開啟和關閉，從而控制流體的流量。當閥桿向上運動時，閥門打開，流體流動；當閥桿向下運動時，閥門關閉，阻止流體流動，它的流量精度和響應速度也較高。氣動高壓調節閥主要用于控制流體的流量、壓力和溫度，廣泛應用于石油、化工、冶金、制藥、電力等行業。
閥門尺寸 | L | H2 | A | 標準型 | 散熱型 | 伸長型 | |||||
150LB | 300LB | 600LB | H3 | H1 | H3 | H1 | H1 H3=800 | B | |||
20 | 184 | 194 | 206 | 52 | 290 | 131 | 477 | 266 | 612 | 1226 | 290 |
25 | 184 | 197 | 210 | 52 | 290 | 131 | 477 | 266 | 612 | 1226 | 290 |
32 | 200 | 210 | 220 | 55 | 290 | 146 | 492 | 281 | 627 | 1226 | 290 |
40 | 222 | 235 | 251 | 66 | 290 | 170 | 538 | 303 | 671 | 1246 | 335 |
50 | 254 | 267 | 286 | 76 | 290 | 177 | 545 | 312 | 680 | 1246 | 370 |
65 | 276 | 292 | 311 | 93 | 365 | 218 | 660 | 343 | 785 | 1367 | 410 |
80 | 298 | 317 | 337 | 100 | 365 | 225 | 667 | 350 | 792 | 1519 | 440 |
100 | 352 | 368 | 394 | 115 | 365 | 233 | 675 | 358 | 800 | 1519 | 490 |
125 | 403 | 425 | 460 | 130 | 475 | 285 | 870 | 440 | 1025 | 1536 | 560 |
150 | 451 | 473 | 508 | 145 | 475 | 300 | 885 | 455 | 1060 | 1536 | 630 |
200 | 543 | 568 | 610 | 185 | 475 | 334 | 920 | 489 | 1075 | 1536 | 760 |
250 | 673 | 700 | 770 | 235 | 590 | 475 | 1245 | 675 | 1445 | -- | -- |
300 | 737 | 775 | 819 | 240 | 590 | 490 | 1260 | 690 | 1460 | -- | |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒氣動調節閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的氣動調節閥產品，涵蓋了廣泛的應用場景和行業。
