氣動角形調節閥是由一個90度直角閥體和氣動執行器組成的。氣動薄膜角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大
產品信息： |
|
| 產品名稱： | 氣動角形調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~570℃ |
美國米勒氣動角形調節閥是由一個90度直角閥體和氣動執行器組成的。氣動薄膜角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，調節閥配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大，該閥廣泛適用于允許泄漏量小閥前后壓差不大場合，控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等，可避免結焦、堵塞，便于自凈與清洗。PN220、PN320公稱壓力角形高壓調節閥專為易產生氣蝕高壓系統設計的一種特殊閥門。
氣動角形調節閥是一種通過旋轉球體或圓錐體以改變流通截面積來實現流量調節的調節閥，其結構形式通常為90度角形連接。該調節閥采用氣動執行機構作為動力源，可快速響應控制信號，實現流量的精確調節。
氣動角形調節閥的優點包括：
-
調節范圍廣：氣動角形調節閥可以適用于多種介質的流量調節，包括氣體、蒸汽、液體等。
-
閥門流體阻力?。呵蝮w或圓錐體的轉動可減小閥門流體阻力，從而提高流量調節精度。
-
精度高：氣動角形調節閥采用數字化定位器，能夠?qū)崿F(xiàn)更高的流量調節精度。
-
維護方便：該調節閥采用球體或圓錐體結構，具有密封性能好、壽命長、操作靈活、維護方便等優點。
氣動角形調節閥參數
|
閥體形式 |
角型 |
|
連接形式 |
法蘭式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
單座閥芯 |
|
流量特性 |
等百分比，線性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

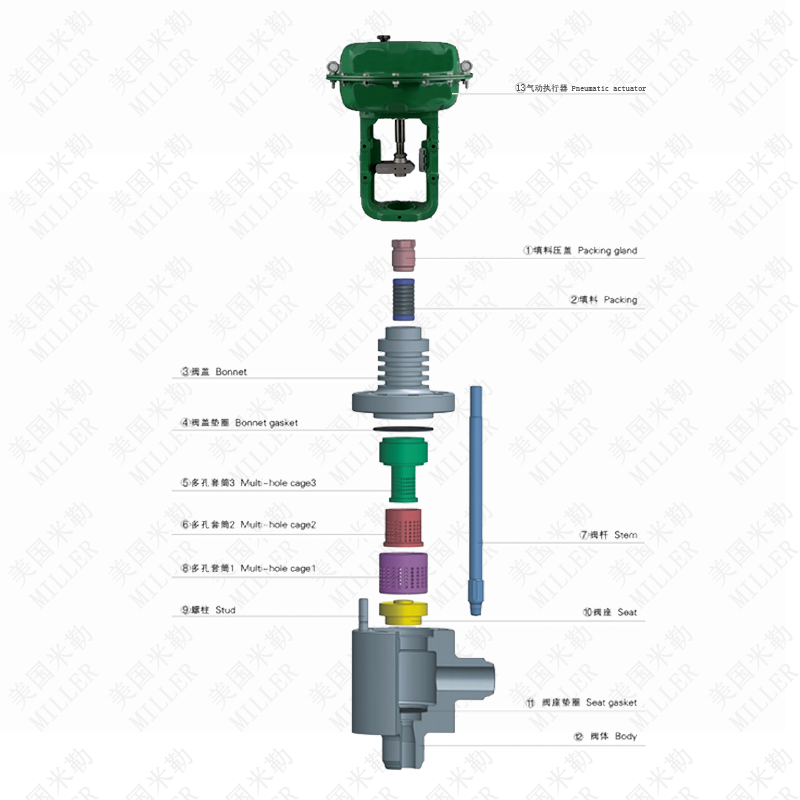

氣動角形調節閥結構圖
氣動角形調節閥的結構特點包括：
-
旋轉球體或圓錐體：氣動角形調節閥的關鍵部件是球體或圓錐體，通過旋轉來改變流通截面積以實現流量調節。
-
90度角形連接：氣動角形調節閥采用90度角形連接，結構緊湊，適用于安裝空間有限的場合。
-
氣動執行機構：氣動角形調節閥采用氣動執行機構作為動力源，響應快速，能夠精確地控制流量。
-
數字化定位器：氣動角形調節閥通常采用數字化定位器，實現更高的流量調節精度。
-
密封性能好：氣動角形調節閥采用球體或圓錐體結構，密封性能好，能夠避免介質泄漏。
-
操作靈活：氣動角形調節閥可以通過手動操作、自動控制或遠程控制實現流量調節，操作靈活方便。
-
維護方便：氣動角形調節閥結構簡單，易于維護，可以減少維護成本和停機時間。
由于以上特點，氣動角形調節閥被廣泛應用于化工、石油、冶金、電力、制藥等工業領域。
氣動角形調節閥應用
氣動角形調節閥廣泛應用于需要實現流量控制和壓力調節的工業領域，包括以下方面：
-
石油化工：氣動角形調節閥可用于煉油、化工、石化等領域的流量控制和壓力調節。
-
電力：氣動角形調節閥可用于電力行業的鍋爐、汽輪機等系統的流量和壓力控制。
-
冶金：氣動角形調節閥可用于冶金行業的高爐、轉爐、電爐等系統的流量和壓力控制。
-
食品和制藥：氣動角形調節閥可用于食品和制藥行業的流體控制，例如液體輸送、過濾、混合等。
-
紡織：氣動角形調節閥可用于紡織行業的染色、印花等過程中的液體控制。
-
污水處理：氣動角形調節閥可用于污水處理行業的流量控制和壓力調節。
-
空調和供暖：氣動角形調節閥可用于建筑物的空調和供暖系統中的流量控制和壓力調節

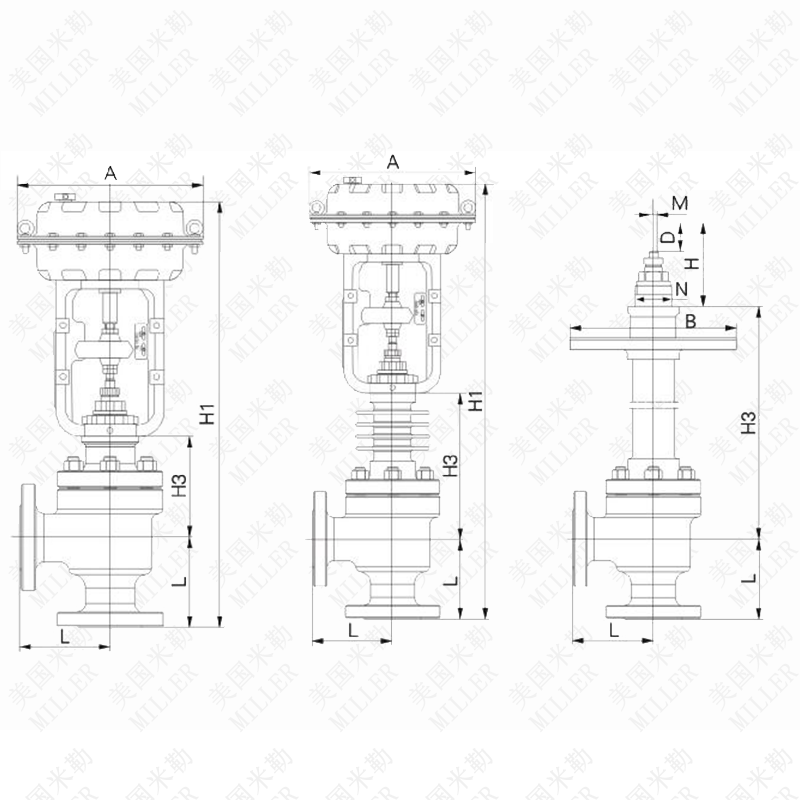

氣動角形調節閥連接尺寸
|
閥門尺寸 (mm ) |
L |
A |
標準型 |
散熱型 |
伸長型 |
|||||||
|
ANSI150 PN1.6 |
ANSI 300 PN4.0 |
ANSI 600 PN6.4 |
H3 |
H1 |
H3 |
H1 |
H1 H3-800 |
B |
||||
|
20 |
75 |
75 |
75 |
290 |
125 |
520 |
260 |
655 |
1301 |
290 |
||
|
25 |
75 |
75 |
75 |
290 |
125 |
520 |
260 |
655 |
1301 |
290 |
||
|
32 |
111 |
117 |
125 |
290 |
140 |
535 |
275 |
670 |
1301 |
290 |
||
|
40 |
111 |
117 |
125 |
290 |
149 |
616 |
319 |
786 |
1329 |
335 |
||
|
50 |
127 |
133 |
143 |
290 |
159 |
639 |
326 |
609 |
1354 |
370 |
||
|
65 |
138 |
146 |
156 |
365 |
188 |
780 |
388 |
980 |
1517 |
410 |
||
|
80 |
149 |
159 |
168 |
365 |
194 |
789 |
394 |
898 |
1517 |
440 |
||
|
100 |
176 |
184 |
197 |
365 |
234 |
854 |
413 |
1033 |
1517 |
490 |
||
|
125 |
200 |
-- |
-- |
485 |
270 |
1047 |
527 |
1307 |
1615 |
560 |
||
|
150 |
240 |
-- |
-- |
485 |
294 |
1071 |
554 |
1334 |
1615 |
630 |
||
|
200 |
300 |
-- |
-- |
485 |
331 |
1108 |
591 |
1371 |
1615 |
760 |
||
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
