氣動三通調節閥有合流和分流二種,采用套筒導向，壓力不平衡式閥芯。該系列調節閥主要應用于幾條流路介質聚集或分開進行控制，兩路流道進,—路流道出稱為三通合流,相反一路流道進,兩路流道出稱為分流
產品信息： |
|
| 產品名稱： | 氣動三通調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~10MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~550℃ |
美國米勒氣動三通調節閥有合流和分流二種,采用套筒導向，壓力不平衡式閥芯。該系列調節閥主要應用于幾條流路介質聚集或分開進行控制，兩路流道進,—路流道出稱為三通合流,相反一路流道進,兩路流道出稱為分流。
三通閥也可以作為管路的切斷與開啟功能。標準合流/分流路設計為不平衡式雙座內件結構。同時也可以根據工況設計成降噪、防汽蝕等特殊閥籠結構。
氣動三通調節閥工作原理
氣動三通調節閥是一種利用氣動作用來控制流體流量和壓力的閥門。它通常由氣缸、閥體、閥桿、密封件和氣源等部件組成。
氣動三通調節閥的工作原理主要是利用氣缸內的氣壓來作用于閥桿，從而控制閥門的開啟和關閉。當氣缸內的氣壓升高時，閥桿向上移動，使閥門打開，流體流動；
氣動三通調節閥參數
|
公稱通徑 DN(mm) |
DN15~DN500 |
|
公稱壓力（Mpa） |
PN1.6~10MPa；ANSI 150~600LB |
|
適用溫度：(℃） |
-40~570℃ |
|
閥體形式 |
S型 |
|
連接形式 |
法蘭式 內螺紋 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
不平衡式閥芯 |
|
流量特性 |
等百分比，線性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
可調范圍 |
50：1 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

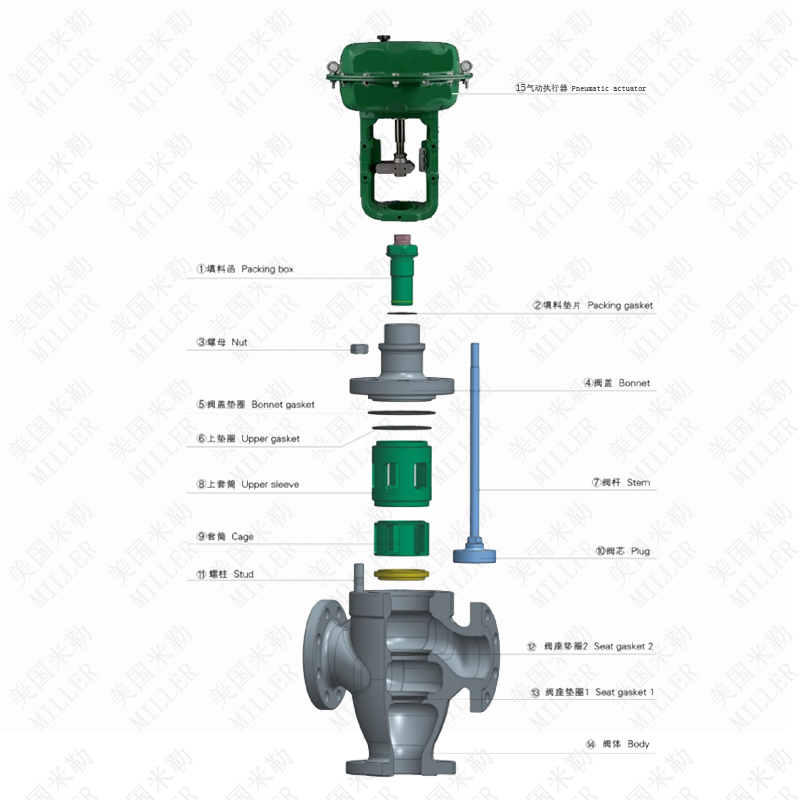

氣動三通調節閥結構圖

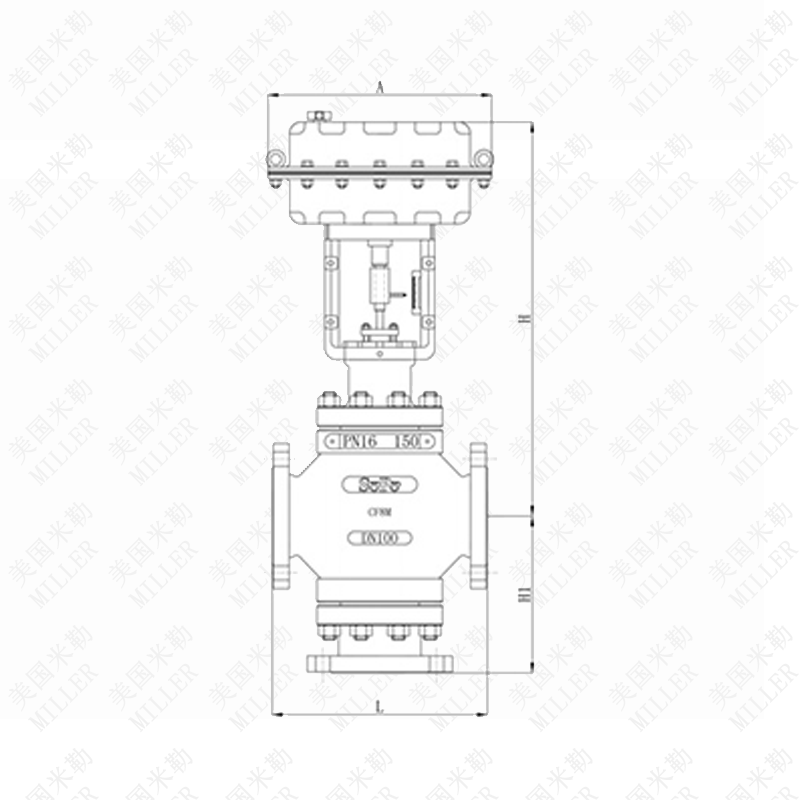

氣動三通調節閥連接尺寸
|
閥門尺寸mm) |
L |
H1 |
A |
H |
||||
|
ANSI150PN1.6 |
ANSI 300PN4.0 |
ANSI 600PN6.4 |
ANSI 150PN1.6 |
ANSI 300PN4.0 |
ANSI 600PN6.4 |
|||
|
25 |
185 |
190 |
200 |
140 |
150 |
160 |
290 |
495 |
|
32 |
200 |
200 |
210 |
150 |
160 |
170 |
290 |
500 |
|
40 |
220 |
220 |
235 |
160 |
170 |
180 |
290 |
540 |
|
50 |
250 |
255 |
265 |
180 |
190 |
200 |
290 |
55o |
|
65 |
275 |
285 |
295 |
200 |
220 |
220 |
365 |
625 |
|
80 |
300 |
310 |
320 |
210 |
230 |
240 |
365 |
640 |
|
100 |
350 |
360 |
370 |
220 |
250 |
260 |
365 |
755 |
|
125 |
410 |
430 |
440 |
295 |
300 |
300 |
475 |
820 |
|
150 |
450 |
465 |
475 |
310 |
320 |
320 |
475 |
920 |
|
200 |
s5o |
560 |
570 |
370 |
380 |
380 |
475 |
980 |
|
250 |
635 |
660 |
670 |
465 |
475 |
475 |
590 |
1100 |
|
300 |
720 |
740 |
770 |
580 |
585 |
585 |
590 |
1365 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
