氣動薄膜調節閥是以壓縮空氣為動力源，以薄膜式氣缸為執行器，并借助于電氣閥門定位器、轉換器電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施
產品信息： |
|
| 產品名稱： | 氣動薄膜調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN600 |
| 產品溫度： | -40~570℃ |
美國米勒氣動薄膜調節閥是以壓縮空氣為動力源，以薄膜式氣缸為執行器，并借助于電氣閥門定位器、轉換器電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。氣動調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
薄膜調節閥是一種特殊的調節閥，主要用于控制流體的流量、壓力和溫度。它的主要部件有閥體、閥桿、薄膜、密封件和電動機驅動裝置等。工作原理是利用閥桿的上下運動來控制薄膜的張弛，從而控制流體的流量。當閥桿向上運動時，薄膜被拉伸，使流體流動；當閥桿向下運動時，薄膜被收縮，使流體停止流動。
薄膜調節閥具有較高的流量精度和響應速度，并且能夠有效抵抗腐蝕。它常用于控制流體的流量、壓力和溫度，廣泛應用于化工、石油、冶金、制藥、食品、飲料等行業。
氣動薄膜調節閥參數
|
公稱通徑 DN(mm) |
DN15~DN600 |
|
公稱壓力（Mpa） |
PN1.6~42MPa；ANSI 150~2500LB |
|
適用溫度：(℃） |
-40~570℃ |
|
閥體形式 |
S型 |
|
連接形式 |
法蘭式 內螺紋 焊接 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
單座式/套筒式閥芯 |
|
流量特性 |
曲線特性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
可調范圍 |
50：1 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

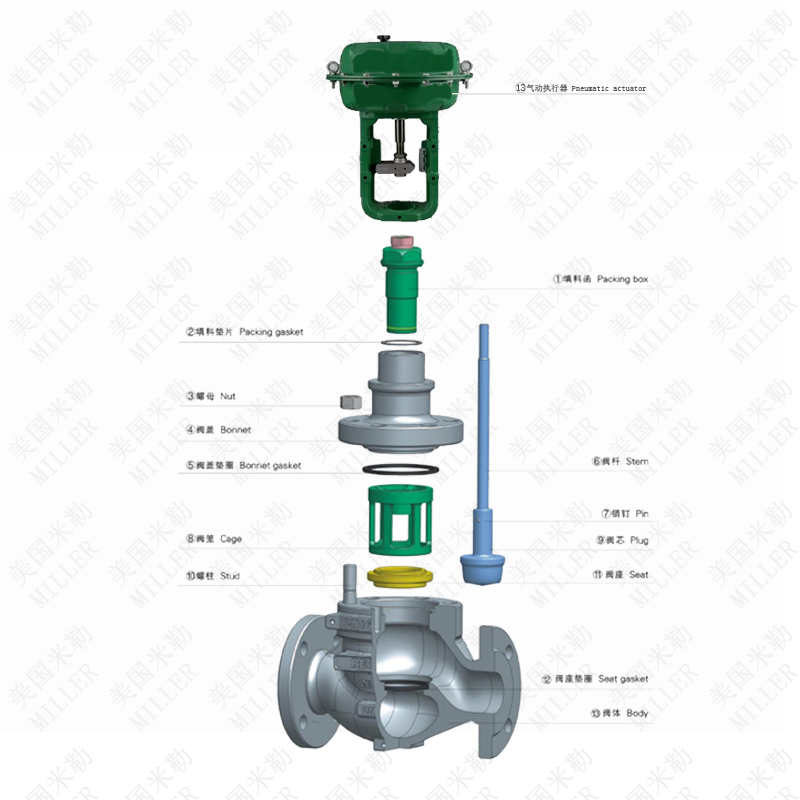

氣動薄膜調節閥結構圖
氣動薄膜調節閥結構特點
氣動薄膜調節閥是一種通過氣動執行機構控制閥芯位置，從而實現流量調節的控制閥。
氣動薄膜調節閥的主要結構包括：
-
閥體：氣動薄膜調節閥的閥體通常采用不銹鋼或碳鋼等材質制成，能夠適應不同的介質和工作條件。
-
閥芯：閥芯是氣動薄膜調節閥的關鍵部件，通過閥芯的上下運動來控制介質的流量。
-
薄膜氣室：薄膜氣室是氣動薄膜調節閥的氣動執行機構，由兩層薄膜組成，當控制氣源加壓時，薄膜氣室的薄膜會產生變形，從而推動閥芯運動。
-
壓力平衡結構：氣動薄膜調節閥的壓力平衡結構通常包括、出口壓力平衡孔和上下流體室的壓力平衡裝置，以保證閥芯平衡受力。
氣動薄膜調節閥具有響應速度快、調節精度高、耐腐蝕等優點，廣泛應用于化工、電力、制藥、食品等工業領域的流體控制和調節中。需要注意的是，氣動薄膜調節閥在使用過程中需要根據實際工況選用合適的閥體材質和密封材料，以確保閥門的正常運行和使用壽命。

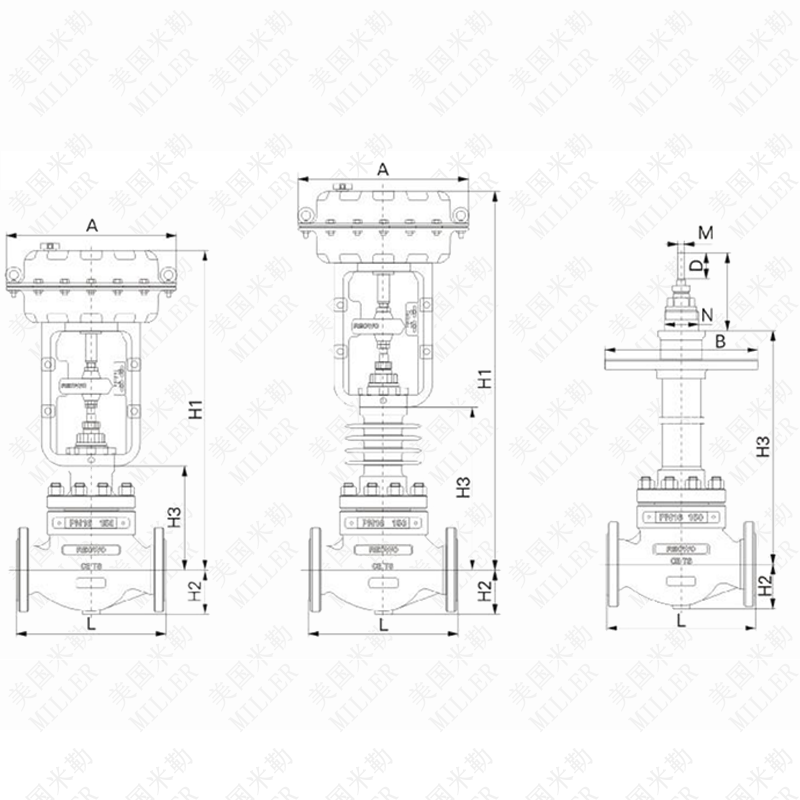

氣動薄膜調節閥連接尺寸
|
閥門尺寸 |
L |
H2 |
A |
標準型 |
散熱型 |
伸長型 |
|||||
|
150LB |
300LB |
600LB |
H3 |
H1 |
H3 |
H1 |
H1 H3=800 |
B |
|||
|
20 |
184 |
194 |
206 |
52 |
290 |
131 |
477 |
266 |
612 |
1226 |
290 |
|
25 |
184 |
197 |
210 |
52 |
290 |
131 |
477 |
266 |
612 |
1226 |
290 |
|
32 |
200 |
210 |
220 |
55 |
290 |
146 |
492 |
281 |
627 |
1226 |
290 |
|
40 |
222 |
235 |
251 |
66 |
290 |
170 |
538 |
303 |
671 |
1246 |
335 |
|
50 |
254 |
267 |
286 |
76 |
290 |
177 |
545 |
312 |
680 |
1246 |
370 |
|
65 |
276 |
292 |
311 |
93 |
365 |
218 |
660 |
343 |
785 |
1367 |
410 |
|
80 |
298 |
317 |
337 |
100 |
365 |
225 |
667 |
350 |
792 |
1519 |
440 |
|
100 |
352 |
368 |
394 |
115 |
365 |
233 |
675 |
358 |
800 |
1519 |
490 |
|
125 |
403 |
425 |
460 |
130 |
475 |
285 |
870 |
440 |
1025 |
1536 |
560 |
|
150 |
451 |
473 |
508 |
145 |
475 |
300 |
885 |
455 |
1060 |
1536 |
630 |
|
200 |
543 |
568 |
610 |
185 |
475 |
334 |
920 |
489 |
1075 |
1536 |
760 |
|
250 |
673 |
700 |
770 |
235 |
590 |
475 |
1245 |
675 |
1445 |
-- |
-- |
|
300 |
737 |
775 |
819 |
240 |
590 |
490 |
1260 |
690 |
1460 |
-- |
|
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
