氣動高溫調節閥是一款專門為高溫氣體開發可以耐到700度的高溫調節閥。采用迷宮式閥籠結合不平衡式內件設計
產品信息： |
|
| 產品名稱： | 氣動高溫調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB WC6 WC9 A105 304 316 2205 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~700℃ |
美國米勒氣動高溫調節閥是一款專門為高溫氣體開發可以耐到700度的高溫調節閥。采用迷宮式閥籠結合不平衡式內件設計。迷宮式套筒由同多個同軸表面分布著迷宮曲徑的圓柱碟片組成。根據介質工藝參數不同，設計不同的迷宮曲徑規格與疊合層數組成閥籠，閥籠將總的流道分成許多細小的迂回甚至臺階狀分布的節流流道，迫使流體不斷地改變流向與流通面積逐步降低流體的壓力，以達到預防閃蒸空化的發生，延長閥內件的使用壽命。采用不平衡式單座。此種閥內件適合于各種易產生阻塞流動造成汽蝕的工況。不平衡式內件規格適合于口徑較小，溫度高的場合。
氣動高溫調節閥參數
|
公稱壓力（Mpa） |
PN1.0~42MPa；ANSI 150LB~2500LB |
|
閥體形式 |
S型 |
|
連接形式 |
法蘭式 ，焊接式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
迷宮式閥芯 |
|
流量特性 |
等百分比，線性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動高溫調節閥應用
氣動高溫調節閥通常用于需要在高溫條件下對介質流量和壓力進行精確控制的工業應用，例如煉油、化工、電力、冶金等行業。具體應用包括：
-
控制高溫蒸汽、氣體、液體等介質的流量和壓力。
-
在高溫條件下，對反應釜、窯爐等設備的控制。
-
用于高溫媒介的分離、過濾、混合、輸送等過程中的控制。
-
用于高溫介質的加熱、冷卻系統中的流量和壓力控制。
-
在高溫環境下的加工和制造過程中，對氣體、液體的流量和壓力進行控制。

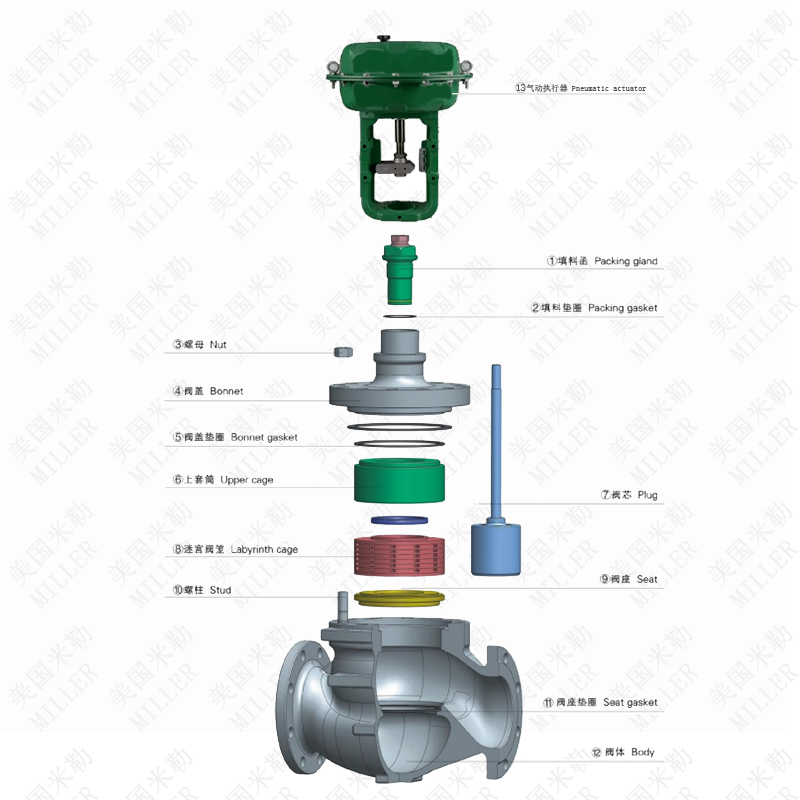

氣動高溫調節閥的結構特點：
-
閥體材質：通常采用高溫合金材料或耐熱鋼材料制成，能夠在高溫環境下保持穩定性和耐蝕性。
-
閥門密封：氣動高溫調節閥采用金屬對金屬的密封方式，可以保證高溫下的密封性和可靠性。
-
閥門特殊結構：閥門的結構采用雙偏心、三偏心或球閥結構，能夠適應高溫、高壓、腐蝕等特殊工況。
-
驅動方式：采用氣動執行機構，能夠快速響應控制信號，實現精準控制。
-
閥門定位器：采用數字式定位器，能夠準確地控制閥門的開度，提高控制精度。
-
防火設計：為防止高溫介質泄漏時引起火災，閥門通常采用防火結構，例如防火蓋、金屬墊片等。

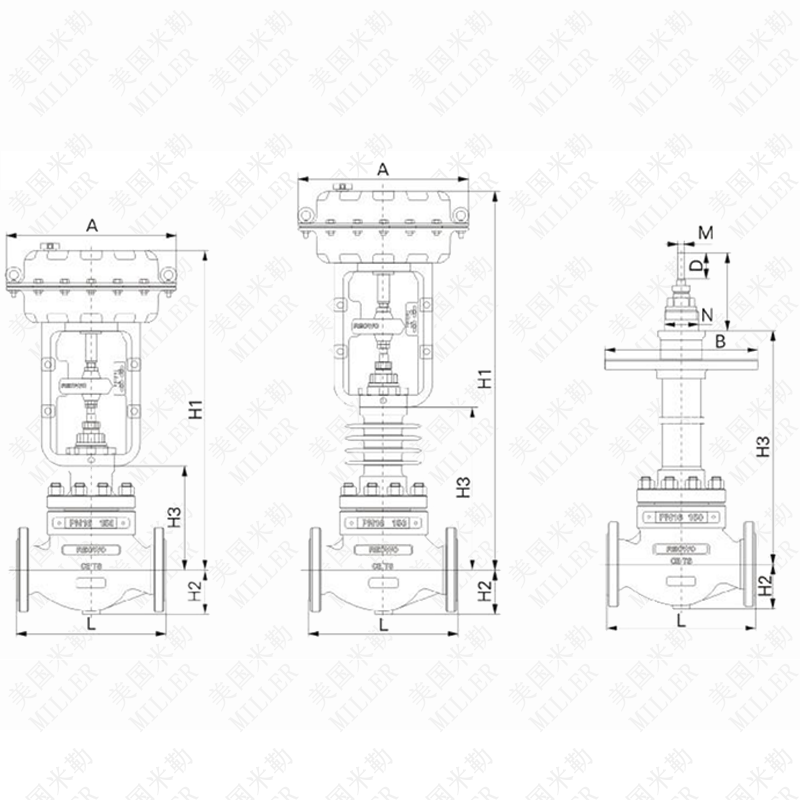

氣動高溫調節閥連接尺寸
|
閥門尺寸mm) |
L |
H1 |
A |
H |
||||
|
ANSI150PN1.6 |
ANSI 300PN4.0 |
ANSI 600PN6.4 |
ANSI 150PN1.6 |
ANSI 300PN4.0 |
ANSI 600PN6.4 |
|||
|
25 |
185 |
190 |
200 |
140 |
150 |
160 |
290 |
495 |
|
32 |
200 |
200 |
210 |
150 |
160 |
170 |
290 |
500 |
|
40 |
220 |
220 |
235 |
160 |
170 |
180 |
290 |
540 |
|
50 |
250 |
255 |
265 |
180 |
190 |
200 |
290 |
55o |
|
65 |
275 |
285 |
295 |
200 |
220 |
220 |
365 |
625 |
|
80 |
300 |
310 |
320 |
210 |
230 |
240 |
365 |
640 |
|
100 |
350 |
360 |
370 |
220 |
250 |
260 |
365 |
755 |
|
125 |
410 |
430 |
440 |
295 |
300 |
300 |
475 |
820 |
|
150 |
450 |
465 |
475 |
310 |
320 |
320 |
475 |
920 |
|
200 |
s5o |
560 |
570 |
370 |
380 |
380 |
475 |
980 |
|
250 |
635 |
660 |
670 |
465 |
475 |
475 |
590 |
1100 |
|
300 |
720 |
740 |
770 |
580 |
585 |
585 |
590 |
1365 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
