氣動微小流量調節閥是專門針對小流量調節而開發的小口徑調節閥，可廣泛控制各種氣體、液體、蒸汽的流量， Kv值可至0.005。因而可應用在許多需準確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業
產品信息： |
|
| 產品名稱： | 氣動小流量調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | A105 304 316 |
| 產品口徑： | DN6~DN25 |
| 產品溫度： | -196~425℃ |
美國米勒氣動微小流量調節閥是專門針對小流量調節而開發的小口徑調節閥，可廣泛控制各種氣體、液體、蒸汽的流量， Kv值可至0.005。因而可應用在許多需準確控制微小流量的場合，如精細化工、食品添加劑、醫藥、電子等行業。該系列調節閥亦可專門用于SCR/SNCR煙氣脫硝系統，使用介質一般為20%濃度氨水或尿素，通過上位機的控制，經MX5300智能型電氣轉換器或電氣閥門定位器輸出的標準氣源信號20-100KPa（即3-15PSI）或DC4-20mA模擬信號來準確控制閥門的開度，從而準確調節氨水或尿素的噴射量，以達到更高標準的煙氣脫硝效率，符合煙氣環保要求。
氣動小流量調節閥參數
|
公稱通徑DN |
1/4"、1/2"、3/4" |
||||||||||||
|
額定流 量系數 Cv |
直線 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.3 |
0.5 |
0.63 |
1.1 |
1.25 |
2.0 |
|
|
等百分比 |
— |
— |
0.05 |
0.1 |
0.2 |
0.3 |
0.5 |
0.63 |
1.1 |
1.25 |
2.0 |
||
|
額定行程 |
10、16 |
||||||||||||
|
膜片有效面積Ac (cm2) |
100、 200 |
||||||||||||
|
公稱壓力 |
MPa |
1.6, 2.5, 4.0,6.4(6.3)/2.0, 5.0, 11.0 |
|||||||||||
|
Bar |
16, 25, 40, 64(63)/20, 50, 110 |
||||||||||||
|
Lb |
ANSI： Classi50、Class300. Class600 |
||||||||||||
|
連接方式 |
內螺紋、對夾法蘭 |
||||||||||||
|
流量特性 |
直線、修正直線、修正等百分比 |
||||||||||||
|
閥芯形式 |
針形(柱塞式) |
||||||||||||
|
固有可調比 |
50:1 |
||||||||||||
|
執行機 構形式 |
電子式 |
電源電壓：AC220V, DC24V等，控制信號：DC4-20mA等 |
|||||||||||
|
氣動薄膜式 |
氣源壓力:0,14/0,25MPa.彈簧范圍 20~100KPa、40-200KPa 等 |
||||||||||||
|
允許泄漏景 |
IV級、VI級(微氣泡級) |
||||||||||||
|
工作溫度 t(°C) |
-196~80、-20- 200、-40?250、-60?250 等 |
||||||||||||
|
附件 |
電氣閥門定位器(SIEMENS： MX5300) 電氣轉換器(BELLOFRAM： T-1000 Series) 電子式電動執行器(MSL) |
||||||||||||

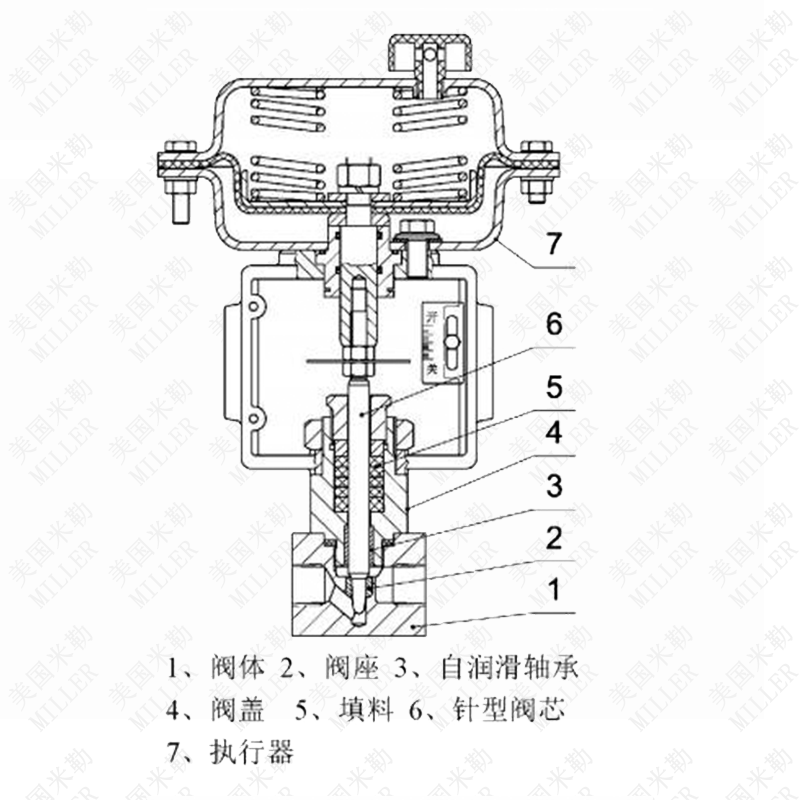

氣動小流量調節閥結構圖
氣動小流量調節閥的主要結構包括閥體、閥蓋、閥芯、彈簧、定位銷、氣室等部件。當氣壓進入氣室時，氣室壓力將閥芯推向閥座方向，從而實現閥門關閉；當氣壓減小或者消失時，彈簧將閥芯向上移動，使得閥門打開，從而實現流量的控制。
氣動小流量調節閥的優點在于其控制精度高，通常可以達到0.1%以下，適用于對流量精度要求較高的場合。此外，氣動小流量調節閥的響應速度快，穩定性好，并且適用范圍廣，特別是對于粘度小、流量小的介質，更具有優勢。
在實際應用中，氣動小流量調節閥通常與傳感器、控制器、執行機構等配合使用，形成自動控制系統，以實現對流量、壓力、溫度等參數的精確控制。

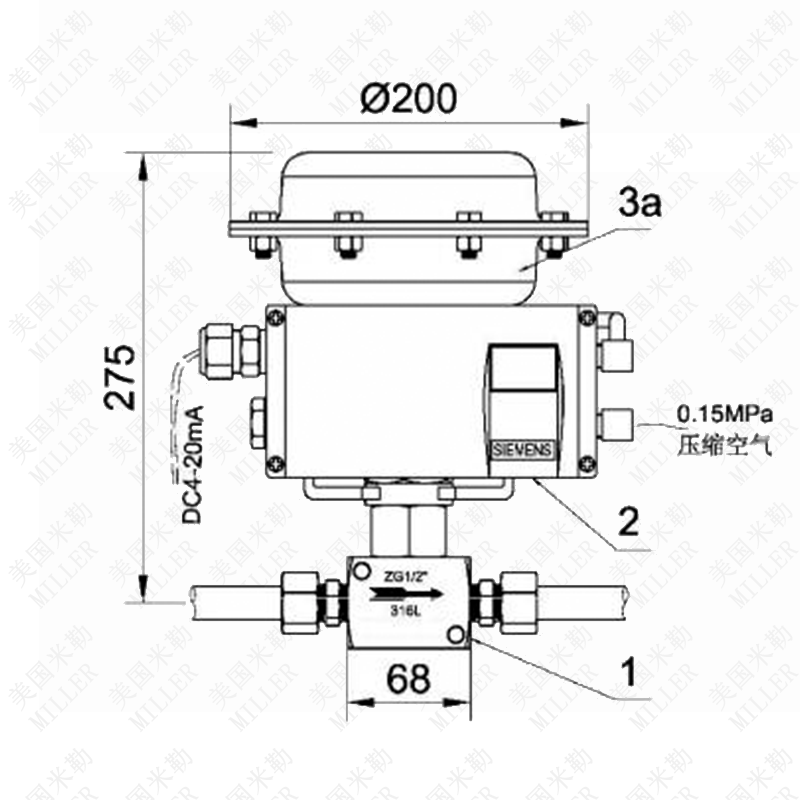

氣動小流量調節閥連接尺寸
氣動小流量調節閥特點
氣動小流量調節閥是一種專門用于控制小流量流體的調節閥門，它具有以下特點：
-
高精度控制：氣動小流量調節閥的控制精度可以達到0.1%以下，適用于對流量精度要求較高的場合。
-
快速響應：氣動小流量調節閥的響應速度快，可以實現快速調節流量。
-
穩定性好：由于氣動小流量調節閥的結構簡單，運行穩定可靠，因此在長時間穩定工作方面表現良好。
-
適用范圍廣：氣動小流量調節閥適用于各種流體介質和工況，特別是對于粘度小、流量小的介質，更具有優勢。
-
可遠程控制：氣動小流量調節閥可以通過電氣或氣動信號控制，實現遠程操作，方便實用。
總之，氣動小流量調節閥是一種高精度、高穩定性、適用范圍廣的調節閥門，適用于流量要求較小的場合，例如實驗室、化工生產中的小流量流體控制等領域。
氣動小流量調節閥應用
氣動小流量調節閥主要應用于對小流量流體進行精確控制的場合，特別是對于流體粘度小、溫度高、流量小、壓降大的介質，使用氣動小流量調節閥具有較好的效果。以下是氣動小流量調節閥的應用領域：
-
化工領域：用于控制化工流程中的小流量介質，如精餾塔進出口、過濾器進出口等。
-
制藥領域：用于控制藥品加工過程中的小流量介質，如各種注射液的配制、輸送等。
-
食品領域：用于控制食品加工過程中的小流量介質，如飲料、酒類、醋類、豆?jié){等。
-
液壓設備：用于控制液壓系統中的小流量液體，如液壓缸前沿和回油口。
-
實驗室和科研機構：用于對小流量液體進行控制和實驗。
總之，氣動小流量調節閥廣泛應用于工業自動化控制領域，可以提高生產效率、保證生產質量，具有重要的應用價值。
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
