美國米勒氣動保溫夾套調節閥是專門為工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固而開發的一款調節閥，這時在保溫夾套調節閥閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝過程按要求進行下去
產品信息： |
|
| 產品名稱： | 氣動保溫夾套調節閥 |
| 產品型號： | C10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~570℃ |
美國米勒氣動保溫夾套調節閥是專門為工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固而開發的一款調節閥，這時在保溫夾套調節閥閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝過程按要求進行下去。
氣動保溫夾套調節閥參數
|
公稱通徑 DN(mm) |
DN15~DN500 |
|
公稱壓力（Mpa） |
PN1.0~42MPa；ANSI 150LB~2500LB |
|
適用溫度：(℃） |
-40~700℃ |
|
閥體形式 |
保溫夾套S型 |
|
連接形式 |
法蘭式 |
|
密封填料 |
PTFE、PPL 柔性石墨填料等 |
|
閥芯形式 |
單座閥芯，套筒閥芯 |
|
流量特性 |
等百分比，線性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
50：1 |
|
配置執行機構 |
氣動執行機構 |
|
控制方式 |
調節型(4～20mA控制) |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

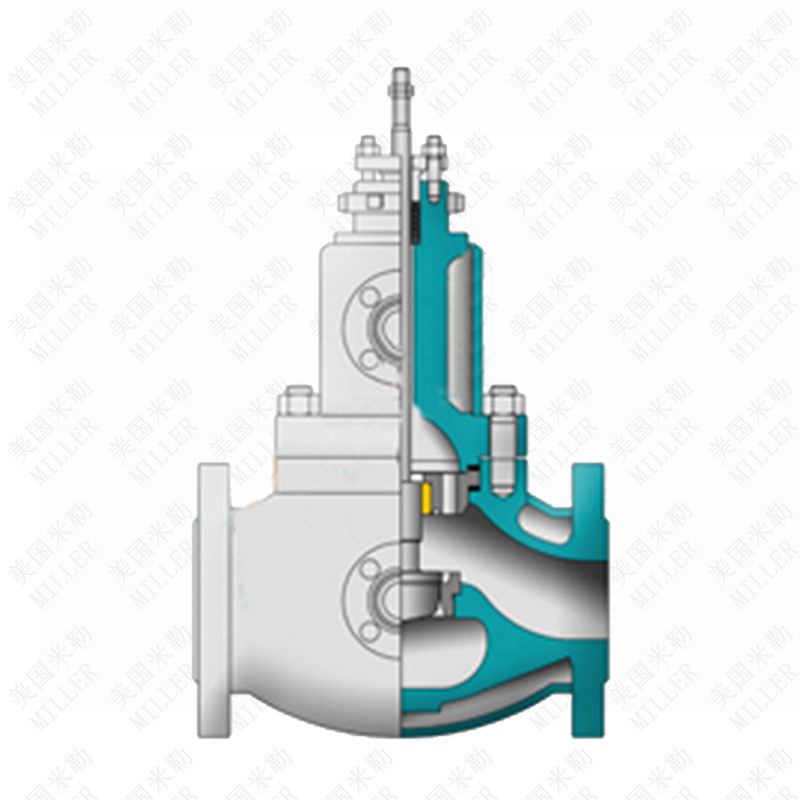

氣動保溫夾套調節閥結構圖

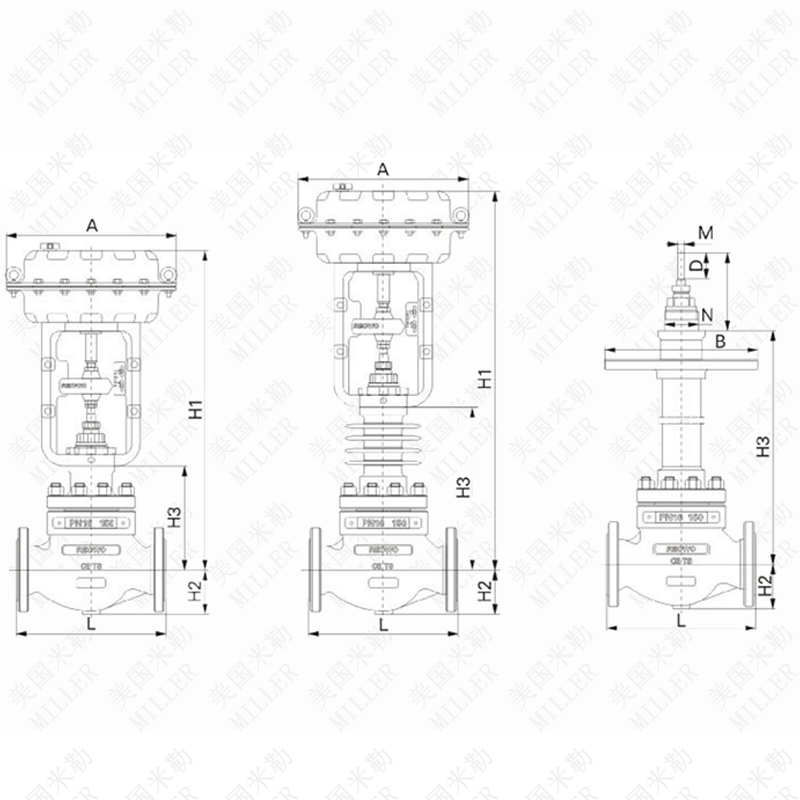

氣動保溫夾套調節閥連接尺寸
|
閥門尺寸mm) |
L |
H1 |
A |
H |
||||
|
ANSI150PN1.6 |
ANSI 300PN4.0 |
ANSI 600PN6.4 |
ANSI 150PN1.6 |
ANSI 300PN4.0 |
ANSI 600PN6.4 |
|||
|
25 |
185 |
190 |
200 |
140 |
150 |
160 |
290 |
495 |
|
32 |
200 |
200 |
210 |
150 |
160 |
170 |
290 |
500 |
|
40 |
220 |
220 |
235 |
160 |
170 |
180 |
290 |
540 |
|
50 |
250 |
255 |
265 |
180 |
190 |
200 |
290 |
55o |
|
65 |
275 |
285 |
295 |
200 |
220 |
220 |
365 |
625 |
|
80 |
300 |
310 |
320 |
210 |
230 |
240 |
365 |
640 |
|
100 |
350 |
360 |
370 |
220 |
250 |
260 |
365 |
755 |
|
125 |
410 |
430 |
440 |
295 |
300 |
300 |
475 |
820 |
|
150 |
450 |
465 |
475 |
310 |
320 |
320 |
475 |
920 |
|
200 |
s5o |
560 |
570 |
370 |
380 |
380 |
475 |
980 |
|
250 |
635 |
660 |
670 |
465 |
475 |
475 |
590 |
1100 |
|
300 |
720 |
740 |
770 |
580 |
585 |
585 |
590 |
1365 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
