氣動法蘭截止閥是由直行程氣動執行器和法蘭截止閥組成，氣動截止閥以0.3MPa~0.5MPa(表壓)凈化壓縮空氣作工作壓力，推動活塞，帶動閥芯作垂直于流體的位移，實現啟閉及調節閥門的目的
產品信息： | |
| 產品名稱： | 氣動法蘭截止閥 |
| 產品型號： | G31 |
| 產品壓力： | 1.0MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN1200 |
| 產品溫度： | -40~550℃ |
美國米勒氣動法蘭截止閥是由直行程氣動執行器和法蘭截止閥組成，氣動截止閥以0.3MPa~0.5MPa(表壓)凈化壓縮空氣作工作壓力，推動活塞，帶動閥芯作垂直于流體的位移，實現啟閉及調節閥門的目的。氣動法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截止閥非常適合作為切斷或節流用。該閥門的閥桿開啟或關閉行程相對較短，而且具有非?？煽康那袛喙δ?，閥座通口的變化與閥瓣的行程成正比例關系，亦非常適合于對流量的調節。
氣動法蘭截止閥參數
公稱通徑 | DN15-DN1200( 1/2"-48") |
公稱壓力 | 1.0Mpa-42Mpa(150LB-2500LB) |
適用溫度 | -40~+550℃ |
連接方式 | 法蘭式 |
閥體結構 | 截止 |
閥體材質 | WCB、304、316 |
閥板材質 | WCB、304、316 |
適用介質 | 水、油、蒸汽、酸堿物 |
執行器型號 | 單雙作用氣動執行器 |
供氣壓力 | 400～700KPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

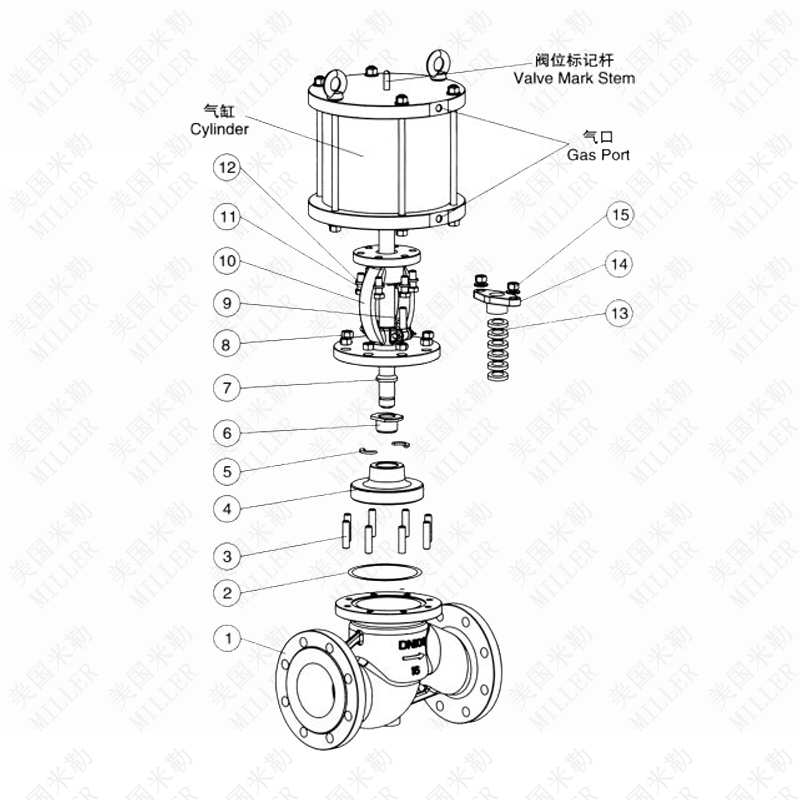

氣動法蘭截止閥結構圖
氣動法蘭截止閥優點
氣動法蘭截止閥具有多種優點，以下是其主要優勢：
高質量材料：
氣動法蘭截止閥通常采用優質的不銹鋼或碳鋼等材料制造，具有出色的耐腐蝕性和耐磨性，適用于各種復雜工況。
優異的密封性能：
閥門設計先進，密封面采用特殊材料加工，確保高壓下的良好密封性能，防止泄漏。
氣動執行：
配備高性能氣動執行機構，實現快速啟閉和精確控制，響應速度快，操作方便。
適用于需要頻繁操作和自動化控制的工況，減少人工操作的需求。
法蘭連接：
法蘭連接方式確保了安裝的穩定性和密封的可靠性，便于與管道系統的連接和拆卸。
提供多種標準的法蘭尺寸，滿足不同管徑的需求，適用范圍廣。
結構簡單、耐用：
截止閥的結構相對簡單，內部零件少，維修方便，使用壽命長。
設計堅固，能夠承受高壓和高溫工況，適應嚴苛的工業環境。
流量控制精確：
截止閥的調節性能優越，可以實現流量的精確控制，適用于需要精細調節流量的工況。
流阻小，流量特性線性，調節穩定性高。
多種控制方式：
除了氣動控制外，還可以結合電動執行機構、手動操作等多種控制方式，靈活性強。
可與自動化控制系統集成，實現遠程控制和智能化管理。
安全可靠：
閥門設計考慮了安全因素，具有防爆、防火等多種安全保護功能，確保系統的運行安全。
適用于石油化工、天然氣、制藥、食品加工等對安全要求較高的行業。
低維護成本：
高質量材料和精密加工工藝使得閥門的故障率低，減少了維護頻率和成本。
便于拆卸和清洗，維護過程簡單快捷，減少停機時間。
環保節能：
氣動執行機構采用壓縮空氣驅動，無污染，符合環保要求。
高效的密封和流量控制性能有助于節約能源，降低運行成本。
氣動法蘭截止閥憑借其高品質的材料、先進的設計和優異的性能，在各類工業應用中展現出顯著的優點，廣泛應用于石油化工、天然氣處理、制藥、食品加工、電力等多個領域。
序號 | 零件名稱 | 材質 | ||
1 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 |
3 | 螺栓 | 35 | 304 | 304 |
4 | 閥瓣 | WCB+堆焊304 zG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ZG1Cr18Ni12Mo2Ti |
5 | 對開環 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 閥瓣蓋 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
7 | 閥桿 | 2Cr13 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
8 | 螺帽 | 35 | 304 | 304 |
9 | 吊環螺栓 | 35 | 304 | 304 |
10 | 閥蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
11 | 螺栓 | 35 | 304 | 304 |
12 | 墊片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
13 | 填料 | 柔性石墨 | PTFE | PTFE |
14 | 填料壓板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
15 | 螺帽 | 35 | 304 | 304 |

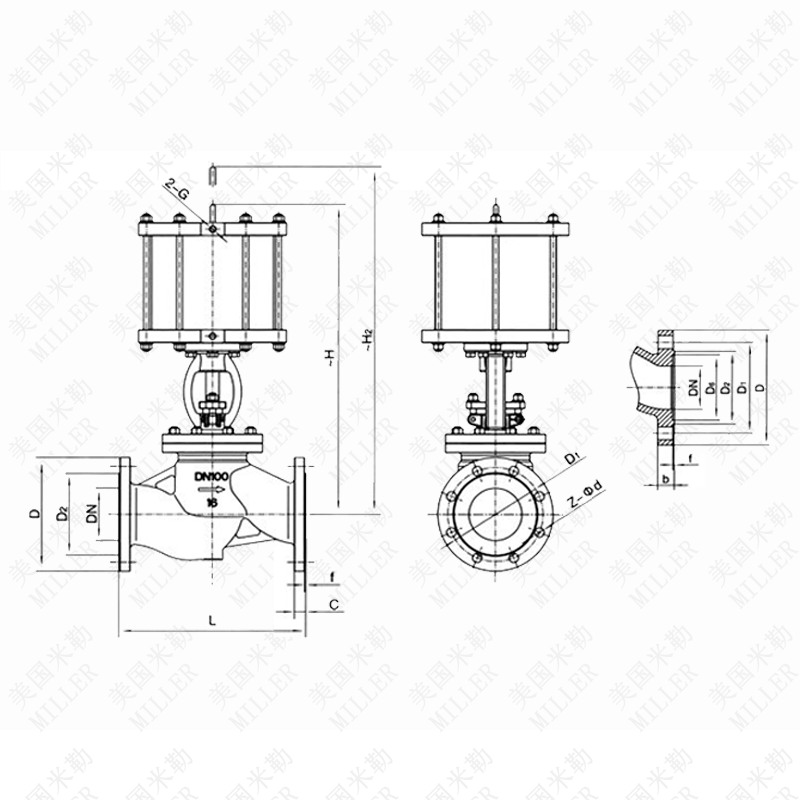

氣動法蘭截止閥連接尺寸
公稱通徑NominaldiameterDN | 外形尺寸Outline Size | 連接法蘭尺寸Connecting Flange Size | |||||||
L | H | D | D1 | D2 | c | f | N | d | |
15 | 130 | 291 | 95 | 65 | 46 | 14 | 2 | 4 | 14 |
20 | 150 | 300 | 105 | 75 | 56 | 16 | 2 | 4 | 14 |
25 | 160 | 353 | 115 | 85 | 65 | 16 | 2 | 4 | 14 |
32 | 180 | 390 | 140 | 100 | 76 | 18 | 2 | 4 | 18 |
40 | 200 | 518 | 150 | 110 | 84 | 18 | 3 | 4 | 18 |
50 | 230 | 555 | 165 | 125 | 99 | 20 | 3 | 4 | 18 |
65 | 290 | 630 | 185 | 145 | 118 | 20 | 3 | 4 | 18 |
80 | 310 | 683 | 200 | 160 | 132 | 20 | 3 | 8 | 18 |
100 | 350 | 745 | 220 | 180 | 156 | 22 | 3 | 8 | 18 |
125 | 400 | 855 | 250 | 210 | 184 | 22 | 3 | 8 | 18 |
150 | 480 | 870 | 285 | 240 | 211 | 24 | 3 | 8 | 22 |
200 | 600 | 954 | 340 | 295 | 266 | 24 | 3 | 12 | 22 |
250 | 730 | 1065 | 405 | 355 | 319 | 26 | 3 | 12 | 26 |
300 | 850 | 1185 | 460 | 410 | 370 | 28 | 4 | 12 | 26 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
