氣動截止閥（Pneumatic Globe Valve）是一種使用氣動執行器來控制閥門開啟和關閉的截止閥。與傳統手動截止閥相比，氣動截止閥具有自動化控制的特點，適用于需要遠程控制和自動化操作的場景
產品信息： |
|
| 產品名稱： | 氣動截止閥 |
| 產品型號： | MILLER |
| 產品壓力： | 0.2-2.5Mpa |
| 產品材質： | 鑄鐵、不銹鋼、碳鋼 |
| 產品口徑： | DN15～DN600 |
| 產品溫度： | -20℃～200℃ |
氣動截止閥（Pneumatic Globe Valve）是一種使用氣動執行器來控制閥門開啟和關閉的截止閥。與傳統手動截止閥相比，氣動截止閥具有自動化控制的特點，適用于需要遠程控制和自動化操作的場景。
氣動截止閥技術參數
-
工作壓力（Working Pressure）： 在0.2 MPa（30 PSI）到2.5 MPa（362.5 PSI）的范圍內，取決于應用和閥門尺寸。
-
溫度范圍（Temperature Range）： 在-20°C（-4°F）到+200°C（392°F）范圍內，可以根據閥門材料和密封材料進行調整。
流體介質（Fluid Medium）： 可以適用于液體、氣體以及一些特殊介質。
-
尺寸范圍（Size Range）： 從小口徑（例如DN15）到大口徑（例如DN600）不等。
-
執行器類型（Actuator Type）： 氣動膜片式、氣動活塞式等，取決于具體型號。
-
氣源壓力（Air Supply Pressure）： 在0.4 MPa（58 PSI）到0.6 MPa（87 PSI）范圍內。
-
連接方式（Connection Type）： 法蘭連接、螺紋連接等。
-
閥體材料（Body Material）： 不銹鋼（如304、316）、碳鋼、鑄鐵等。
-
密封材料（Sealing Material）： 聚四氟乙烯（PTFE）、橡膠等。
-
防護等級（Ingress Protection Rating）：IP65，以保護氣動執行器免受固體顆粒和液體侵入。
-
操作方式（Operation）： 通過氣動執行器控制。
-
反饋信號（Feedback Signal）： 4-20 mA，提供閥門位置或狀態的反饋信號。
這些參數僅為示例，實際的氣動截止閥技術參數可能會因不同的型號而有所不同。在選擇和購買氣動截止閥時，務必查閱具體的產品規格表和技術文檔，以確保所選閥門與您的應用需求相匹配。
氣動截止閥的特點和簡介：
氣動執行器： 氣動截止閥配備了氣動執行器，通過氣動活塞或氣動膜片，用于實現閥門的自動開啟和關閉。 自動化控制： 氣動截止閥可以通過控制氣源的供給，實現閥門的遠程控制和自動化操作。 流量控制： 類似于手動截止閥，氣動截止閥的結構使其適用于精確的流量控制和流體調節。 快速響應： 氣動截止閥具有快速響應的能力，可以迅速切斷流體或調整流量。 廣泛應用： 氣動截止閥在工業過程控制、化工、石油、天然氣、供水、采暖、制藥等領域中得到廣泛應用。 節省人力： 通過自動化控制，氣動截止閥能夠節省人力成本，提高生產效率。 安全性： 氣動截止閥的自動化控制有助于降低人為操作引起的錯誤和事故。 狀態反饋： 氣動截止閥配備了位置反饋裝置，可以提供閥門的開閉狀態信息。 可編程控制：氣動截止閥具備可編程控制功能，可以根據實際需求進行定制化控制。總之，氣動截止閥是一種自動化控制的截止閥，具有精確流量控制、遠程操作和快速響應等特點。在選擇和使用氣動截止閥時，需要考慮介質特性、流量要求、工作環境以及自動化控制系統的兼容性。
|

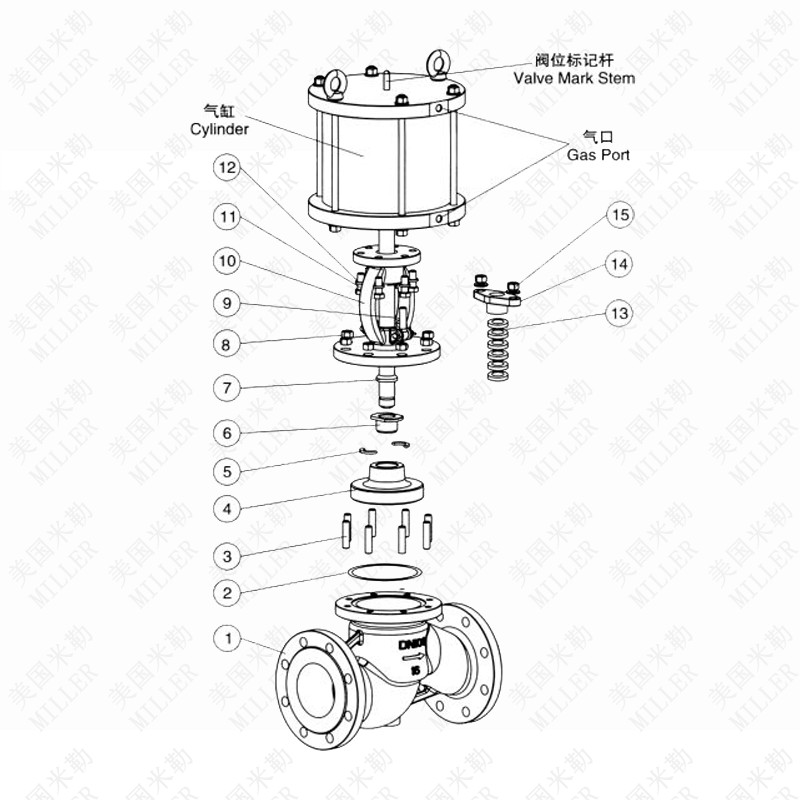

序號 |
零件名稱 |
材質 |
||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
墊片 |
柔性石墨+不銹鋼 |
柔性石墨+不銹鋼 |
柔性石墨+不銹鋼 |
|
3 |
螺栓 |
35 |
304 |
304 |
|
4 |
閥瓣 |
WCB+堆焊304 zG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
ZG1Cr18Ni12Mo2Ti |
|
5 |
對開環 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
閥瓣蓋 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
7 |
閥桿 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
8 |
螺帽 |
35 |
304 |
304 |
|
9 |
吊環螺栓 |
35 |
304 |
304 |
|
10 |
閥蓋 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
11 |
螺栓 |
35 |
304 |
304 |
|
12 |
墊片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
13 |
填料 |
柔性石墨 |
PTFE |
PTFE |
|
14 |
填料壓板 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
15 |
螺帽 |
35 |
304 |
304 |
氣動截止閥應用領域
氣動截止閥是一種利用氣動執行器（氣缸）來控制閥門開啟和關閉的閥門類型。這種類型的截止閥在各種工業和制程應用中得到廣泛應用，其應用領域包括但不限于以下幾個方面：
-
化工工業： 氣動截止閥常用于化工生產中，用于控制流體的流動。它們可以在液體或氣體的輸送和處理過程中起到截止、調節和隔離的作用。
-
石油和天然氣行業： 在油氣開采、輸送和處理過程中，氣動截止閥用于控制管道中的流體。它們可以應對不同壓力和溫度條件下的液體和氣體。
-
電力行業： 氣動截止閥被廣泛用于火力發電廠和核電廠等電力站點。它們在鍋爐、蒸汽發生器和冷卻系統中發揮重要作用。
-
制藥工業： 在制藥生產中，需要對液體介質進行嚴格的控制，以確保產品質量和生產效率。氣動截止閥在制藥流程中用于控制流體的流動。
-
食品和飲料工業： 氣動截止閥可在食品和飲料生產中用于控制液體和氣體的流動，確保衛生標準和生產效率。
-
造紙和印刷行業： 在造紙過程中，氣動截止閥可用于控制液體和廢水的流動。在印刷行業，它們也用于控制油墨和溶劑的供應。
-
水處理： 在污水處理和供水系統中，氣動截止閥用于控制水流，防止污水倒灌或確保水的正常供應。
-
航空航天工業： 在航空航天系統中，氣動截止閥可用于控制液體和氣體的流動，例如燃料系統、液壓系統等。
-
汽車制造： 在汽車制造中，氣動截止閥被用于控制液體和氣體在制造和裝配線上的流動。
-
金屬加工和制造業： 在金屬加工和制造過程中，氣動截止閥用于控制冷卻液、潤滑油和其他流體的流動。
氣動截止閥的應用領域多種多樣，取決于具體的工業流程和控制需求。在選擇和使用時，需要根據介質特性、工藝條件以及安全標準等因素來確定合適的氣動截止閥。
