還記得家里水管突發漏水，維修師傅沖過來擰緊的那個小小閥門嗎?亦或是化工廠龐大管線中，默默控制著那些奔涌的液體或氣體的金屬裝置?這些場景的主角，很大概率就是球閥——這位”管道世界”里看似簡單、卻身負重任的”守門球星”!今天，我們就來揭曉它的奧秘。

　　一、管道關鍵”守門員”：球閥的核心作用

　　作為現代工業與民用管路系統中的”流量閥門”，球閥扮演著至關重要的角色，核心作用高度聚焦：

　　啟閉控制： 最核心的功能。它像一個高效的開關，能瞬間截斷或完全接通管道內的介質(液體、氣體、甚至是漿料)。其截斷能力通常是閥門家族中最優的。

　　流量調節(部分類型)： 雖然不如截止閥那樣精準線性調節，但V型球閥等特殊設計通過改變球體開孔形狀，也能在特定工況下進行節流與流量控制。

　　流向切換(三通、四通球閥)： 多通道球閥設計可以實現介質流向的靈活改變與分配，在工藝切換或分支匯流中極為有用。

　　簡單來說，當你需要快速、可靠地打開或切斷一條流動通道時，球閥往往是極佳選擇。

　　二、四兩撥千斤：揭秘球閥工作原理

　　球閥的工作原理精妙而高效，堪稱”四兩撥千斤”的典范。其核心秘密在于一個帶孔的球體：

　　核心結構元件：

　　閥體： 閥門的外殼，承載內部壓力，提供管道連接接口(法蘭、螺紋、焊接等)。

　　球體： 核心啟閉件，通常為實心金屬球體，中心加工有一個與管道內徑匹配的圓柱形通道(通孔)。

　　閥座： 位于閥體內部、包裹球體的密封環(常用PTFE、PPL、金屬等材質)。在關閉狀態時，球體壓緊閥座形成密封。

　　閥桿： 連接操作手柄(或執行器)與球體的部件。當閥桿轉動時，帶動球體旋轉90度。

　　填料： 密封閥桿穿出閥體部位的組件，防止介質外泄。

　　工作狀態解析：

　　開啟狀態： 當手柄或執行器驅動閥桿，球體旋轉90度至其通孔軸線與管道軸線對齊。此時，介質可以暢通無阻地流過球體中央的通道。

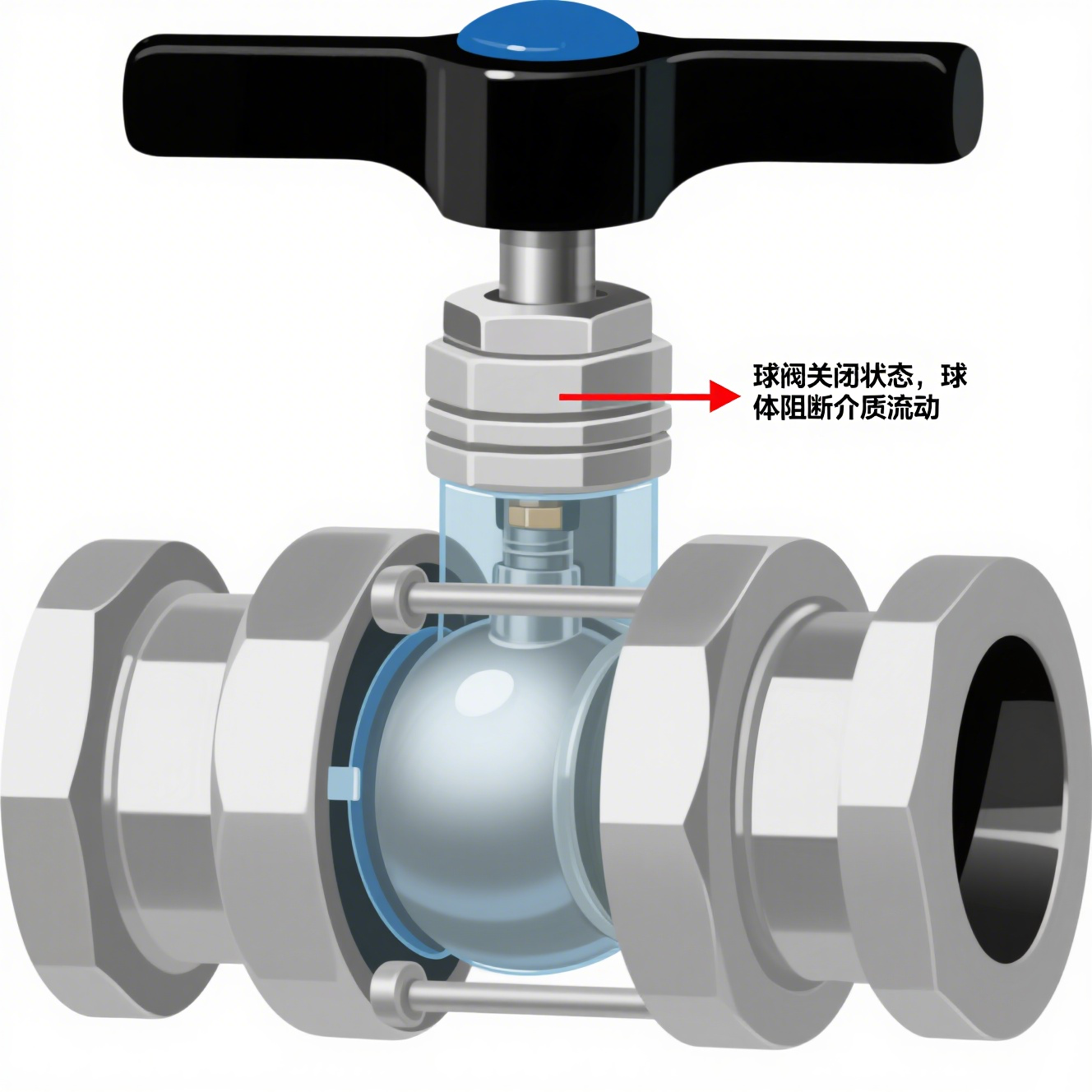

　　關閉狀態： 球體再旋轉90度(總行程通常90度)，此時球體的通孔軸線與管道軸線完全垂直，實心球面完全阻擋了介質流動通道。在介質壓力和上游彈性元件(如彈簧預緊的閥座)作用下，球體被緊緊壓在閥座密封環上，實現可靠密封。

　　工作原理圖關鍵解讀(想象一下這個動態過程)：

　　初始(關閉)： 球體實心部分擋住管道，通孔垂直管道。

　　旋轉動作： 閥桿轉動 → 帶動球體旋轉。

　　終點(開啟)： 球體通孔轉至與管道平行 → 通道完全打開。

　　密封形成(關閉)： 球體實心部分轉回擋路位置 → 介質壓力推動球體壓緊下游閥座 → 實現密封。

　　三、不只是個”球”：球閥的常見類型各有所長

　　根據球體支撐方式和結構細節，主要分為兩大類：

　　浮動式球閥： 應用最廣!球體在閥座間”浮動”。關閉時，介質壓力推動球體壓緊下游閥座實現密封。結構簡單、密封性好、成本較低。尤其適用于中小口徑和中低壓場合。

　　固定式球閥： 球體上下端由固定在閥體上的軸承支撐，不能浮動。關閉密封時，依靠安裝在閥體上的彈簧或介質壓力推動閥座壓向球體。優點：操作扭矩小、密封不受壓力波動影響、閥桿受力小(不易彎曲)、適用于高壓、大口徑及關鍵場合。結構相對復雜，成本較高。

　　此外，按流道形狀還有全通徑球閥(流阻極小) 和縮徑球閥(閥座通徑小于管道內徑);按分流通路有兩通(L型端口)、三通(T型或L型端口)、四通球閥等。

　　四、選擇合適的”球星”：球閥選型關鍵點

　　要讓這位”守門員”發揮最佳表現，選型時務必考慮：

　　介質特性： 液體?氣體?漿料?是否腐蝕?溫度范圍?粘度?這決定了閥體、球體、閥座材質(如304不銹鋼、316不銹鋼、碳鋼襯氟塑料PTFE/PFA、哈氏合金等)及密封形式的選用。

　　壓力等級(PN/Class)： 閥門的額定承壓能力必須高于管道系統的最大工作壓力。

　　溫度范圍： 介質溫度和操作環境溫度會影響材質性能(特別是密封件)及允許的壓力等級。

　　口徑(DN)與連接方式： 匹配管道尺寸。連接方式(法蘭FF/RF/RTJ、螺紋NPT/BSP、對焊BW、承插焊SW、卡箍等)要符合系統要求。

　　操作要求： 手動?氣動?電動?液動?需要快速切斷還是調節?部分調節需求需選V型球閥等。

　　密封等級： 不同工況(如燃氣、蒸汽、化學品)對密封泄漏率(如ISO 5208 Class VI/V)有不同要求。

　　當遇到高溫高壓、強腐蝕、頻繁操作或要求零泄漏的關鍵工況時，固定式球閥通常是更可靠的選擇。

　　無論是保障家庭用水安全，還是駕馭復雜的工業能源流，球閥憑借其操作迅速、密封可靠、流阻小、壽命長的優點，在閥門領域牢牢占據主力位置。
