低溫法蘭截止閥是屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏
產品信息： | |
| 產品名稱： | 低溫法蘭截止閥 |
| 產品型號： | 31 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -196~80℃ |
美國米勒低溫法蘭截止閥是屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。適用于氮氣、氧氣、氬氣、氫氣、氦氣或天然氣等
低溫法蘭截止閥參數
公稱通徑：DN15-DN500(1/2"-20") | 閥體材質：304 316 |
公稱壓力：150LB-2500LB | 閥座材質304 316 |
適用溫度：-196℃~80℃ | 閥芯材質：304 316 |
適用介質：氮氣、氧氣、氬氣、氫氣、氦氣或天然氣等 | 閥桿材質：304 316 |
設計標準：API600 | 連接法蘭：ASME B16.5 |
結構長度：ASME B16.10 | 試驗標準：API 598 |

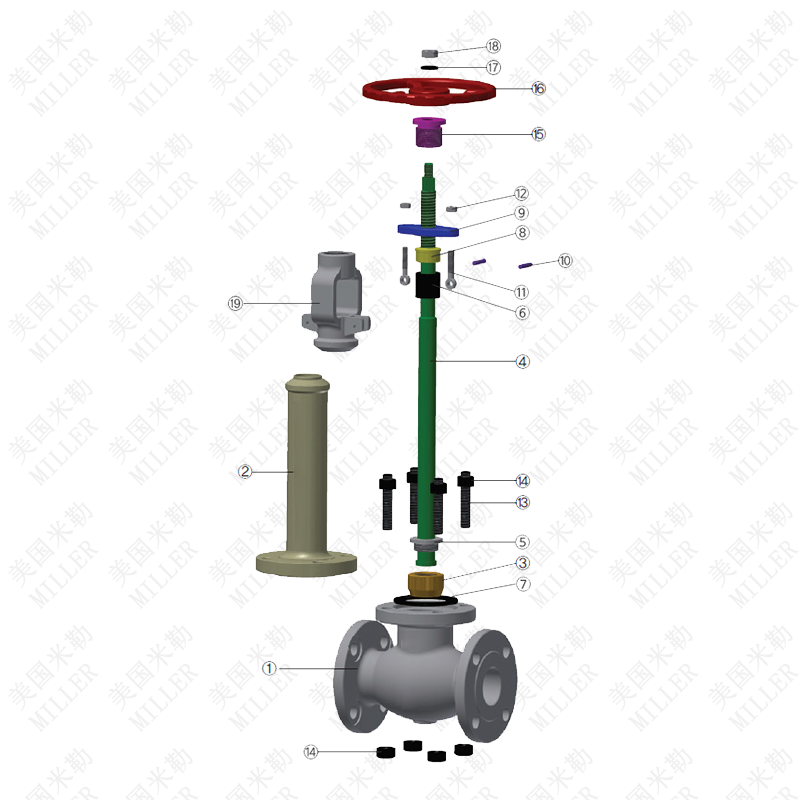

低溫截止閥結構圖
低溫法蘭截止閥結構特點
低溫法蘭截止閥的結構特點主要包括以下幾個方面：
材質選擇：通常采用低溫合金鋼、不銹鋼或其他特殊耐低溫材料制造，以確保在極低溫度下的耐腐蝕性和機械性能。
閥體結構：一般為法蘭連接形式，便于與管道系統連接，常見的法蘭標準有ANSI、DIN、JIS等。
閥蓋和閥桿：閥蓋和閥桿通常采用密封設計，以防止介質在低溫下的泄漏。閥桿上通常裝有提升桿，便于操作。
密封件：選用特殊的低溫密封材料，如聚四氟乙烯（PTFE）、聚甲基丙烯酸酯（PCTFE）等，以保證在低溫環境下的可靠密封性能。
閥門結構：通常為螺旋升降桿式結構，通過提升或降低閥桿上的閥門盤來控制介質的通斷，操作簡便可靠。
閥座設計：采用特殊的閥座設計，確保在低溫下有良好的密封性能和耐磨損性。
應用領域：主要用于液化天然氣（LNG）、液氮、液氧、液氬等低溫流體的控制和調節，保證管道系統在極端低溫環境下的安全運行。
這些特點使得低溫法蘭截止閥能夠在極端低溫條件下穩定可靠地工作，廣泛應用于工業、能源、航天等領域的高要求環境中。
No | Name of Part | ASTM specification | |||
Cast Stainless steel | |||||
1 | BODY | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | BONNET | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | DISC | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
4 | STEM | A276 304 | A276 304L | A276 316 | A276 316L |
5 | DISC NUT | A276 304 | A276 304L | A276 316 | A276 316L |
6 | PACKING | TEADIT / PILLAR | TEADIT / PILLAR | TEADIT / PILLAR | TEADIT / PILLAR |
7 | GASKET | COMMERCIAL | COMMERCIAL | COMMERCIAL | COMMERCIAL |
8 | GLAND RING | A276 304 | A276 304L | A276 316 | A276 316L |
9 | GLAND FLANGE | A351 CF8 / SS304 | A351 CF8 / SS304 | A351 CF8 / SS304 | A351 CF8 / SS304 |
10 | HINGE PIN | A276 304 | A276 304 | A276 304 | A276 304 |
11 | HINGE BOLT | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
12 | HINGE NUT | A194 8 | A194 8 | A194 8 | A194 8 |
13 | BONNET BOLT | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
14 | BONNET NUT | A194 8 | A194 8 | A194 8 | A194 8 |
15 | YOKE BUSH | A439 D2C | A439 D2C | A439 D2C | A439 D2C |
16 | HANDWHEEL | A536 60 | A536 60 | A536 60 | A536 60 |
17 | PLATE WASHER | A276 304 | A276 304 | A276 304 | A276 304 |
18 | HANDLE NUT | A194 8 | A194 8 | A194 8 | A194 8 |
19 | YOKE | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
