電動軸流式調節閥在閥體中腔設計與管道同軸的流線型錐面體，流體經過時，將分散繞過該錐面體，形成同心同流束，通過閥體內的環形流道，較后經套筒節流進人下游管道
產品信息： | |
| 產品名稱： | 電動軸流式調節閥 |
| 產品型號： | EC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~200℃ |

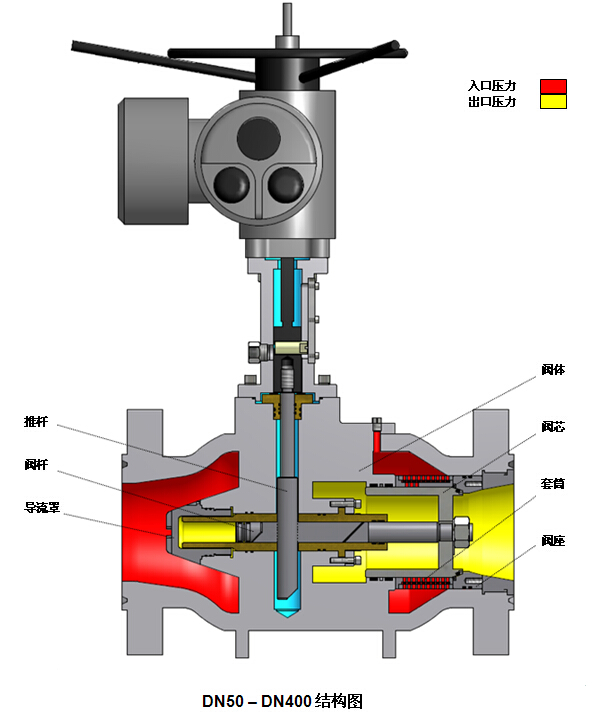

美國米勒電動軸流式調節閥在閥體中腔設計與管道同軸的流線型錐面體，流體經過時，將分散繞過該錐面體，形成同心同流束，通過閥體內的環形流道，較后經套筒節流進人下游管道。
其閥芯在套筒中與沿同軸的方向運動來調節流量。軸流式調節閥流道的特點，使其閥內腔受力均勻，控制了受力不均引起的振動。從介質流向來講，軸流式電動調壓閥流道為S型的閥門，其介質流向可以選擇，通常是單座閥是低進高出，雙座閥高進低出，和出口方向是根據閥內件不可調換。
軸流式調節閥的介質流向是單一的，和出口方向是不能調換。軸流式調節閥采用了軟、硬兩道密封。其泄漏量可達V-VI級。閥芯上開有壓力平衡孔，套筒上均布許多節流小孔，與常規套筒閥和低噪音閥閥內件結構相似。
電動軸流式調節閥參數
執標標準 | IEC 60534 |
公稱壓力 | Class300 ～ CLass900 （ 5MPa - 15MPa） |
公稱尺寸 | DN50-DN800(NPS 2〞 ～ NPS 32〞) |
連接方式 | 法蘭 ASME B16.5 RF，RTJ |
設計溫度 | -29℃ ～ 60℃ ； -46℃ ～ 60℃ |
泄漏等級標準 | IEC 60534 |
結構長度標準 | API 6D |
調節閥計算標準 | ISA 75.01, ISA 75.05, ISA 75.11, ISA 75.17 |
強度計算 | EN 12516 , ASME B16.34 |
基本誤差 | ±1% |
回差 | ±1% |
死區 | ±1% |
額定行程偏差 | ±1% |
防爆/防護等級 | 不低于ExdIIBT4, IP65（取決于執行機構的選擇） |
儀表安全標準 | IEC 61508 , IEC 61511 |
執行器連接標準 | ISO 5210 |
主要材料 | 主閥殼體 鑄鋼 A216 WCB、A352 LCC內部原件 不銹鋼, 鋼， 銅密封材料 增強聚四氟乙烯、合成橡膠 |

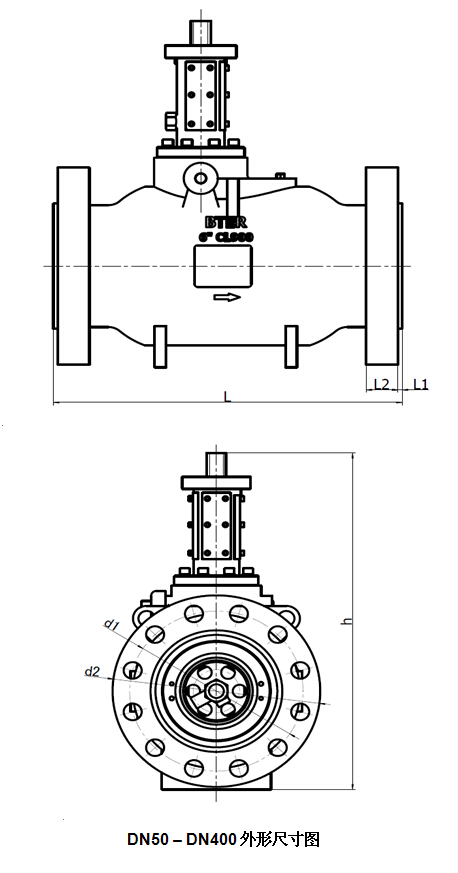

電動軸流式調節閥連接尺寸
口徑DN | 壓力等級法蘭型號 | Lmm | L1mm | L2mm | d1mm | d2mm | 環槽R | hmm | 連接螺栓 | |
規格 | 數量 | |||||||||
DN50 /2” | Class300RF | 216 | 2 | 20.7 | 127 | 165 | 390 | M16 | 8 | |
Class600 RF | 292 | 7 | 25.4 | 127 | 165 | 39o | M16 | 8 | ||
Class900RTJ | 371 | 6.35 | 38.1 | 165.1 | 215 | 24 | 390 | M24 | 8 | |
DN80/ 3" | Class300RF | 283 | 2 | 27 | 168.3 | 210 | 410 | M20 | 8 | |
Class600RF | 356 | 7 | 31.8 | 168.3 | 210 | 410 | M20 | 8 | ||
Class900RTJ | 384 | 7.92 | 38.1 | 190.5 | 240 | 31 | 410 | M24 | 8 | |
DN100/4" | Class300RF | 305 | 2 | 30.2 | 200 | 255 | 470 | M20 | 8 | |
Class600RF | 432 | 7 | 38.1 | 215.9 | 275 | 470 | M24 | 8 | ||
Class900 RTJ | 460 | 7.92 | 44.5 | 235 | 290 | 37 | 470 | M30 | 8 | |
DN100/5" | class300 RF | 403 | 2 | 35 | 269.9 | 320 | 660 | M20 | 12 | |
Class600RF | 559 | 7 | 47.7 | 292.1 | 355 | 660 | M27 | 12 | ||
Class900RTJ | 613 | 7.92 | 55.6 | 317.5 | 380 | 45 | 660 | M30 | 12 | |
DN200 / 8" | Class300 RF | 419 | 2 | 39.7 | 330.2 | 380 | 750 | M24 | 12 | |
Class600 RF | 660 | 7 | 55.6 | 349.2 | 420 | 750 | M30 | 12 | ||
Class900 RTJ | 740 | 7.92 | 63.5 | 393.7 | 470 | 49 | 750 | M36*3 | 12 | |
DN250 / 10" | Class300RF | 457 | 2 | 46.1 | 387.4 | 445 | - | 875 | M27 | 16 |
Class600 RF | 787 | 7 | 63.5 | 431.8 | 510 | 875 | M33 | 16 | ||
Class900RTJ | 841 | 7.92 | 69.9 | 469.9 | 545 | 53 | 875 | M36*3 | 16 | |
DN300/12" | Class300 RF | 502 | 2 | 49.3 | 450.8 | 520 | 970 | M30 | 16 | |
Class600 RF | 7 | 66.7 | 489 | 560 | 970 | M33 | 20 | |||
Class900 RTJ | 968 | 7.92 | 79.4 | 533.4 | 610 | 57 | 970 | M36*3 | 20 | |
DN350 /14" | Class300RF | 762 | 2 | 52.4 | 514.4 | 585 | 1024 | M30 | 20 | |
Class60oRF | 88g | 7 | 69.9 | 527 | 605 | 1024 | M36*3 | 20 | ||
class900 RTJ | 1038 | 11.13 | 85.8 | 558.8 | 640 | 62 | 1024 | M39*3 | 20 | |
DN400 /16" | Class300 RF | 838 | 2 | 55.6 | 571.5 | 650 | 1130 | M33 | 20 | |
Class600 RF | 991 | 7 | 76.2 | 603.2 | 685 | 1130 | M39*3 | 20 | ||
class900RTJ | 1140 | 11.13 | 88.9 | 616 | 705 | 66 | 1130 | M42*3 | 20 | |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒電動調節閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的電動調節閥產品，涵蓋了廣泛的應用場景和行業
