電動調流閥是一款在長輸水、大壩以及水電站中。活塞式控制閥是一款設計合理、操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥
產品信息： |
|
| 產品名稱： | 電動調流閥 |
| 產品型號： | ML |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN50~DN2000 |
| 產品溫度： | -40~180℃ |
美國米勒電動調流閥是一款在長輸水、大壩以及水電站中。活塞式控制閥是一款設計合理、操作簡單、維修率低并且經濟有效的消能閥，同時也是一款適用在特殊工況下的調流調壓閥。電動調流閥主要有閥體、閥座、活塞、閥軸、曲柄、連桿、驅動銷、錐銷、軸承和操作機構等零部件組成。活塞式控制閥通過曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動，在活塞前后移動的過程中，通過改變活塞與閥座之間的流通面積來實現流量調節及壓力控制。水流從軸向弧狀進入閥體，活塞式控制閥內的流道為軸對稱形，流體流過時不會產生紊流。無論活塞運動到任何位置，閥腔內無論任何位置的水流斷面均為環狀，在出口處向軸心收縮，從而達到最佳防氣蝕，避免因節流而可能產生的氣蝕對閥體和管道的破壞。
電動調流閥參數
|
公稱通徑 DN(mm) |
DN200~DN2000 |
|
公稱壓力（Mpa） |
PN1.6~6.4MPa； |
|
適用溫度：(℃） |
-40~180℃ |
|
閥體形式 |
活塞式 |
|
連接形式 |
法蘭式 |
|
密封填料 |
PTFE 柔性石墨填料等 |
|
閥芯形式 |
活塞式 |
|
流量特性 |
曲線特性 |
|
動作范圍 |
直行程 |
|
泄露量Q |
0.01%×閥額定容量 |
|
基本誤差 |
±1% |
|
回差 |
±1% |
|
死區 |
≤1%(可調) |
|
可調范圍 |
50：1 |
|
配置執行機構 |
電動執行機構 |
|
控制方式 |
4-20mADC、0-10VDC、1-5VDC |
|
電源電壓 |
AC220V，50Hz；AC380V，50Hz |
|
電氣接口 |
G1/2、G3/4、G1" |
|
隔爆等級 |
ExdⅡBT4 |
|
防護等級 |
IP67 |

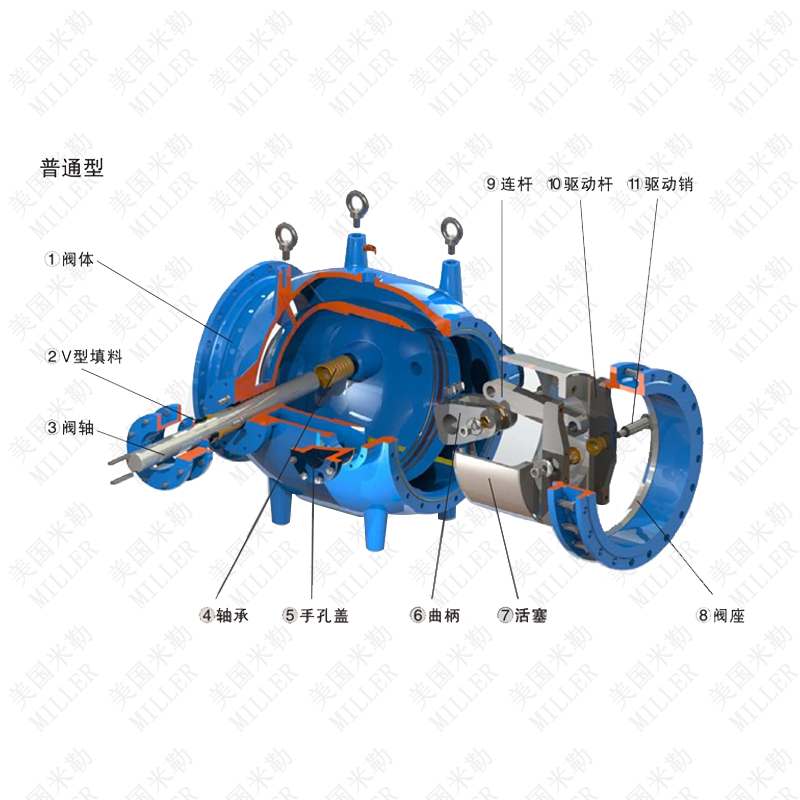

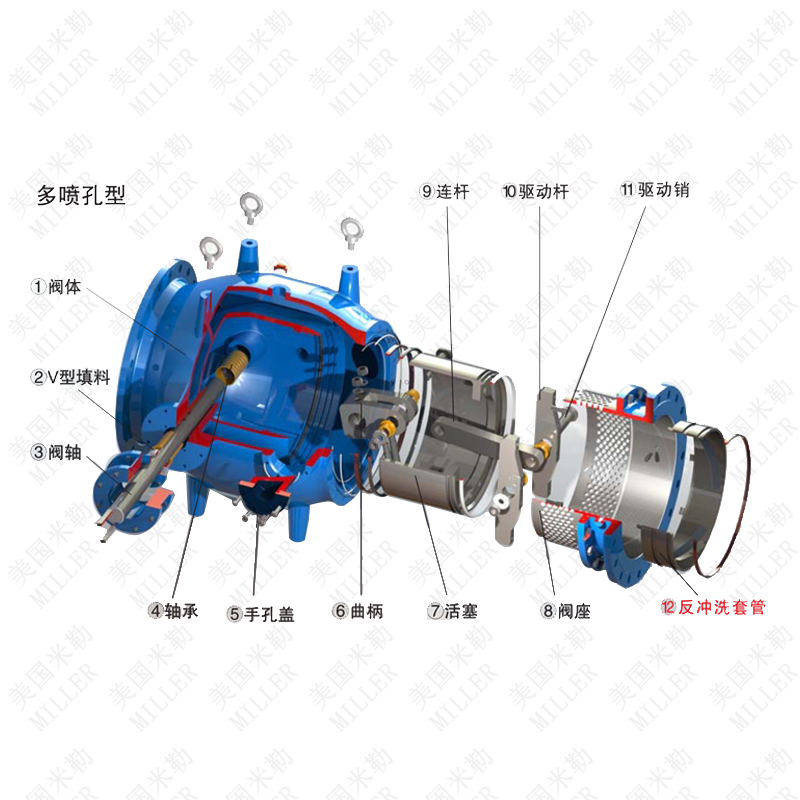

電動調流閥結構圖

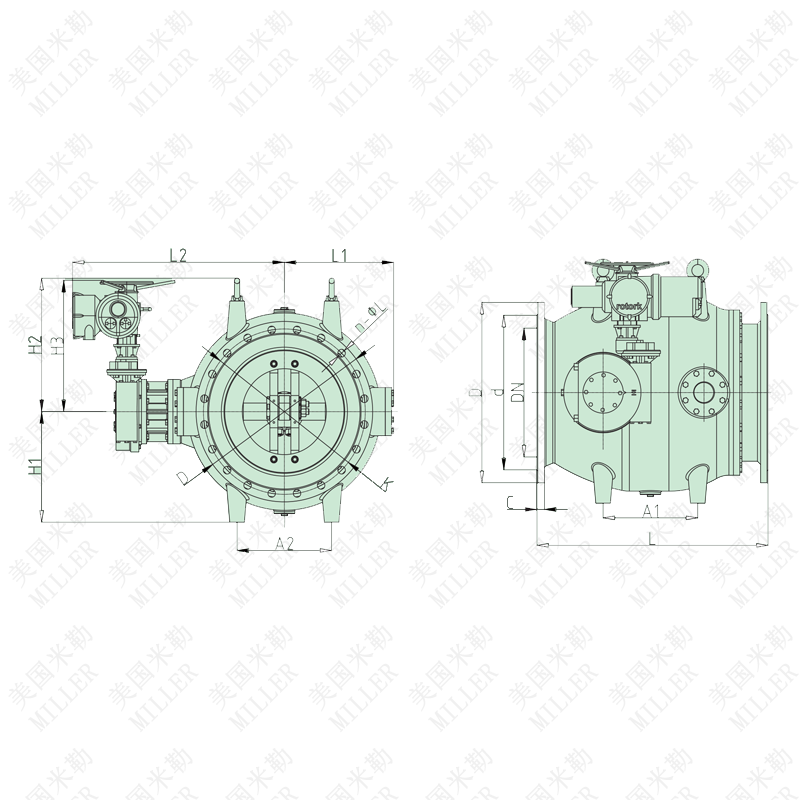

電動調流閥的連接尺寸
|
公稱尺寸 |
20o |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
|
470 |
600 |
700 |
9oo |
1100 |
1300 |
1500 |
1700 |
1800 |
2100 |
2400 |
2600 |
2800 |
3o0o |
||
|
A1 |
180 |
250 |
330 |
400 |
450 |
550 |
650 |
750 |
850 |
900 |
1050 |
1200 |
1300 |
1500 |
|
|
A2 |
18o |
250 |
330 |
40o |
450 |
550 |
650 |
750 |
850 |
900 |
1050 |
1200 |
1300 |
1500 |
|
|
H1 |
220 |
290 |
375 |
500 |
515 |
6oo |
700 |
8oo |
850 |
1000 |
1200 |
1300 |
1450 |
1600 |
|
|
H2 |
265 |
420 |
450 |
574 |
585 |
727 |
827 |
932 |
100o |
1115 |
1320 |
1420 |
1580 |
1730 |
|
|
H3 |
400 |
557 |
557 |
60o |
615 |
611 |
740 |
740 |
740 |
740 |
750 |
750 |
860 |
860 |
|
|
L1 |
180 |
255 |
325 |
410 |
520 |
640 |
731 |
800 |
900 |
1011 |
1100 |
1250 |
1500 |
1700 |
|
|
L2 |
500 |
628 |
713 |
907 |
1008 |
1098 |
1203 |
1500 |
1463 |
1543 |
1750 |
1950 |
2080 |
2200 |
|
|
PN6 |
d |
254 |
363 |
463 |
568 |
667 |
772 |
878 |
978 |
1078 |
1295 |
1510 |
1710 |
1918 |
2125 |
|
k |
280 |
395 |
495 |
600 |
705 |
810 |
920 |
1020 |
1120 |
1340 |
1560 |
1760 |
1970 |
2180 |
|
|
o |
320 |
44o |
540 |
645 |
755 |
86o |
975 |
1075 |
1175 |
1405 |
1630 |
1830 |
2045 |
2265 |
|
|
c |
20 |
24.5 |
24.5 |
26.5 |
3o |
32.5 |
35 |
37.5 |
40 |
45 |
46 |
49 |
52 |
55 |
|
|
n-oL |
8-19 |
12-23 |
16-23 |
20-23 |
20-26 |
24-26 |
24-31 |
24-31 |
28-31 |
32-34 |
36-37 |
40-37 |
44-40 |
48-43 |
|
|
PN10 |
d |
266 |
370 |
480 |
582 |
682 |
794 |
9o1 |
1001 |
1112 |
1328 |
1530 |
1750 |
1950 |
2150 |
|
K |
295 |
4oo |
515 |
620 |
725 |
840 |
950 |
1050 |
1160 |
1380 |
1590 |
1820 |
2020 |
2230 |
|
|
D |
340 |
445 |
565 |
670 |
780 |
895 |
1015 |
1115 |
1230 |
1455 |
1675 |
1915 |
2112 |
2325 |
|
|
c |
20 |
24.5 |
24.5 |
26.5 |
3o |
32.5 |
35 |
37.5 |
4o |
45 |
46 |
49 |
52 |
55 |
|
|
n-oL |
8-23 |
12-23 |
16-28 |
20-28 |
20-31 |
24-31 |
24-34 |
28-34 |
28-31 |
32-40 |
36-43 |
4o-49 |
44-49 |
48-49 |
|
|
PN16 |
d |
266 |
370 |
480 |
609 |
720 |
794 |
9o1 |
1001 |
1112 |
1328 |
1530 |
1750 |
1950 |
2150 |
|
K |
295 |
410 |
525 |
650 |
770 |
840 |
950 |
1050 |
1170 |
1390 |
1590 |
1820 |
2020 |
2230 |
|
|
D |
34o |
460 |
580 |
715 |
84o |
910 |
1025 |
1125 |
1255 |
1485 |
1685 |
1930 |
2130 |
2345 |
|
|
c |
20 |
24.5 |
28 |
31.5 |
36 |
39.5 |
43 |
46.5 |
50 |
57 |
60 |
65 |
70 |
75 |
|
|
n-ol |
12-23 |
12-28 |
16-31 |
20-34 |
20-37 |
24-37 |
24-40 |
28-40 |
28-43 |
32-49 |
36-49 |
40-56 |
44-56 |
48-62 |
|
|
PN25 |
d |
274 |
389 |
503 |
609 |
720 |
820 |
928 |
1028 |
1140 |
1350 |
1560 |
1780 |
1980 |
2210 |
|
K |
310 |
430 |
550 |
66o |
770 |
875 |
99o |
1090 |
1210 |
1420 |
1640 |
1860 |
2070 |
2300 |
|
|
D |
360 |
485 |
620 |
730 |
845 |
960 |
1085 |
1185 |
1320 |
1530 |
1750 |
1975 |
2195 |
2425 |
|
|
c |
22 |
27.5 |
32 |
36.5 |
42 |
46.5 |
51 |
55.5 |
60 |
69 |
74 |
81 |
88 |
95 |
|
|
n-ol |
12-28 |
16-31 |
16-37 |
20-37 |
20-40 |
24-43 |
24-49 |
28-49 |
28-56 |
32-56 |
36-62 |
40-62 |
44-70 |
48-70 |
|
|
PN40 |
d |
285 |
410 |
535 |
615 |
735 |
840 |
960 |
1070 |
1180 |
1380 |
160o |
1815 |
- |
- |
|
K |
320 |
450 |
585 |
670 |
795 |
9oo |
1030 |
1140 |
1250 |
1460 |
1680 |
1900 |
- |
- |
|
|
D |
375 |
515 |
660 |
755 |
89o |
998 |
1140 |
1250 |
1360 |
1575 |
1795 |
2025 |
- |
- |
|
|
c |
34 |
42 |
50 |
52 |
60 |
64 |
72 |
76 |
8o |
88 |
98 |
108 |
- |
- |
|
|
n-oL |
12-30 |
16-33 |
16-39 |
20-42 |
20-48 |
24-48 |
24-56 |
28-56 |
28-56 |
32-62 |
36-62 |
40-70 |
- |
||
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
