自力式壓力調節閥是由閥體、執行器和一個設定壓力的彈簧組成。自力式壓力調節閥無需外加能源，采用內部取壓結構，依靠介質自身的壓力變化來達到自動調節和穩定壓力的目的
產品信息： | |
| 產品名稱： | 自力式壓力調節閥（閥后） |
| 產品型號： | C30 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN400 |
| 產品溫度： | -5~230℃ |
美國米勒自力式壓力調節閥是由閥體、執行器和一個設定壓力的彈簧組成。自力式壓力調節閥無需外加能源，采用內部取壓結構，依靠介質自身的壓力變化來達到自動調節和穩定壓力的目的。適用于蒸汽，弱腐蝕性氣體或低粘度液體的場合，在系統管道中起閥后壓力控制的作用，當閥后壓力升高時，閥門關閉減壓。
自力式壓力調節閥參數
公稱通徑：DN15-DN400 | 閥體型式：直通鑄造球型閥體 |
公稱壓力：1.0Mpa-4.0Mpa | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L |
適用溫度：-5℃~230℃ | 閥芯形式：單座柱塞型閥芯；壓力平衡式套筒閥芯；雙座柱塞型閥芯 |
適用介質：水、蒸汽、油品等 | 閥芯材料：硬密封(不銹鋼)；軟密封(不銹鋼鑲嵌橡膠圈) |
法蘭端面距：IEC 60534；GB12221-89 | 填料材質：V型聚四氟乙烯；柔性石墨 |
法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 執行機構：薄膜式(被調壓力≤0.6Mpa)；活塞式(被調壓力＞0.6Mpa) |
結構形式：標準型；中溫型；波紋管平衡型；活塞平衡型 | 膜片材料：丁腈橡膠夾增強滌綸織物 |
流量特性：快開；可選等百分比特性或線性特性 | 控制壓力范圍：0.005~1.6Mpa(G) |
減壓比：最大(10：1)；最小(10：8) | 壓力控制精度：±5% |

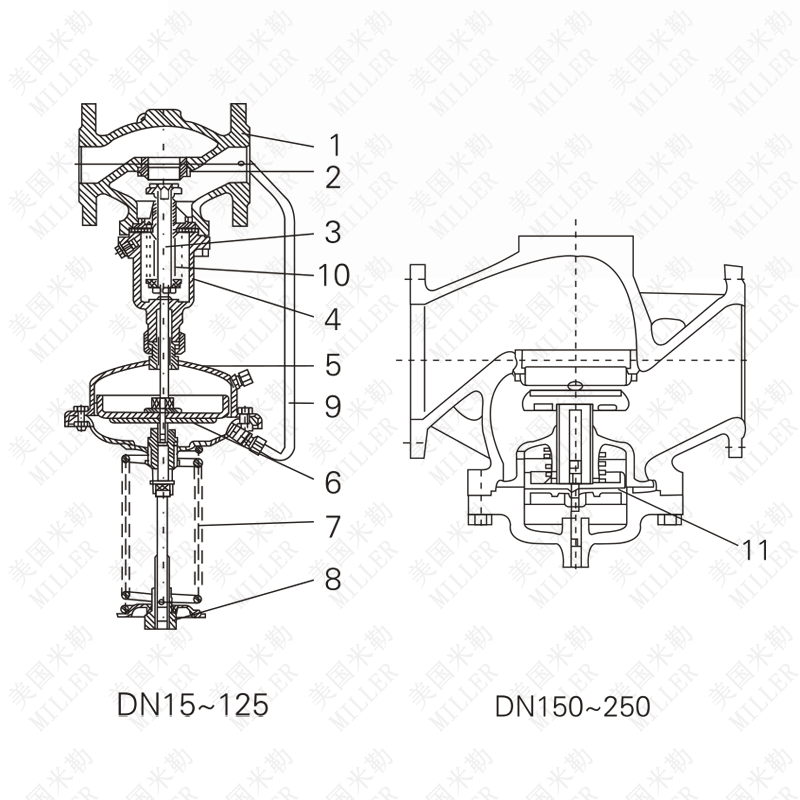

自力式壓力調節閥結構圖
1 | 閥體 |
2 | 閥座 |
3 | 閥軸 |
4 | 閥蓋 |
5 | 膜蓋 |
6 | 膜片 |
7 | 彈簧 |
8 | 調節螺母 |
9 | 導壓管 |
10 | 波紋管 |
11 | 平衡膜片 |

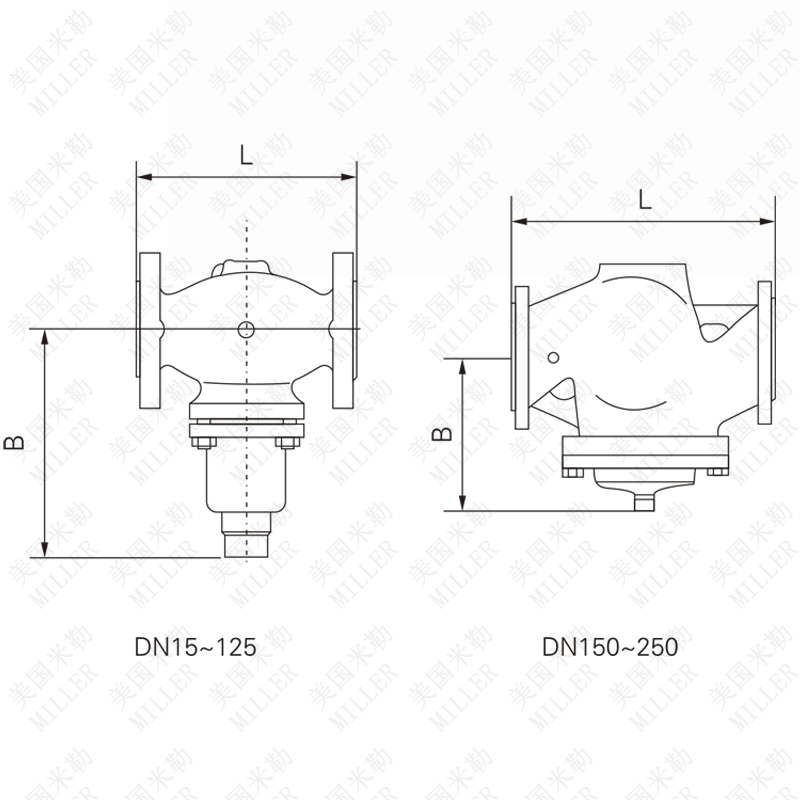

自力式壓力調節閥連接尺寸
DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
L (mm) | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
B (mm) | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒自力式調節閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的自力式調節閥產品，涵蓋了廣泛的應用場景和行業。
