美國米勒自力式壓力調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后調節型自力式壓力調節閥(B型)，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值
產品信息： |
|
| 產品名稱： | 自力式壓力調節閥 |
| 產品型號： | 30 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~425℃ |
美國米勒自力式壓力調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后調節型自力式壓力調節閥(B型)，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。
自力式壓力調節閥是一種自動調節壓力的閥門，它利用管道內的壓力作為動力，不需要外加電力或液壓源。自力式壓力調節閥的主要功能是調節管道內的壓力，以保持系統在設定范圍內的壓力穩定。它通常用于工業管道、蒸汽系統和空氣壓縮系統等。
自力式壓力調節閥的工作原理是：當管道內的壓力升高超過設定值時，閥門的調節元件會向外壓開，使流量減小，從而降低管道內的壓力。當管道內的壓力降低到低于設定值時，閥門的調節元件會向內收縮，使流量增加，從而增加管道內的壓力。通過這樣的循環調節，自力式壓力調節閥可以保持管道內的壓力在設定范圍內。
自力式壓力調節閥參數
|
閥體型式：直通鑄造球型閥體 |
閥體材質：鑄鋼WCB；不銹鋼304/316/316L |
|
閥芯形式：單座柱塞型閥芯；壓力平衡式套筒閥芯；雙座柱塞型閥芯 |
閥芯材料：硬密封(不銹鋼)；軟密封(不銹鋼鑲嵌橡膠圈) |
|
適用介質： |
水、蒸汽、油品等 |
|
法蘭端面距：IEC 60534；GB12221-89 |
填料材質：V型聚四氟乙烯；柔性石墨 |
|
法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN |
執行機構：薄膜式(被調壓力≤0.6Mpa)；活塞式(被調壓力＞0.6Mpa) |
|
結構形式：標準型；中溫型；波紋管平衡型；活塞平衡型 |
膜片材料：丁腈橡膠夾增強滌綸織物 |
|
流量特性：快開；可選等百分比特性或線性特性 |
取壓接口：內螺紋M16×1.5 |
|
減壓比：最大(10：1)；最小(10：8) |
壓力控制精度：±5% |

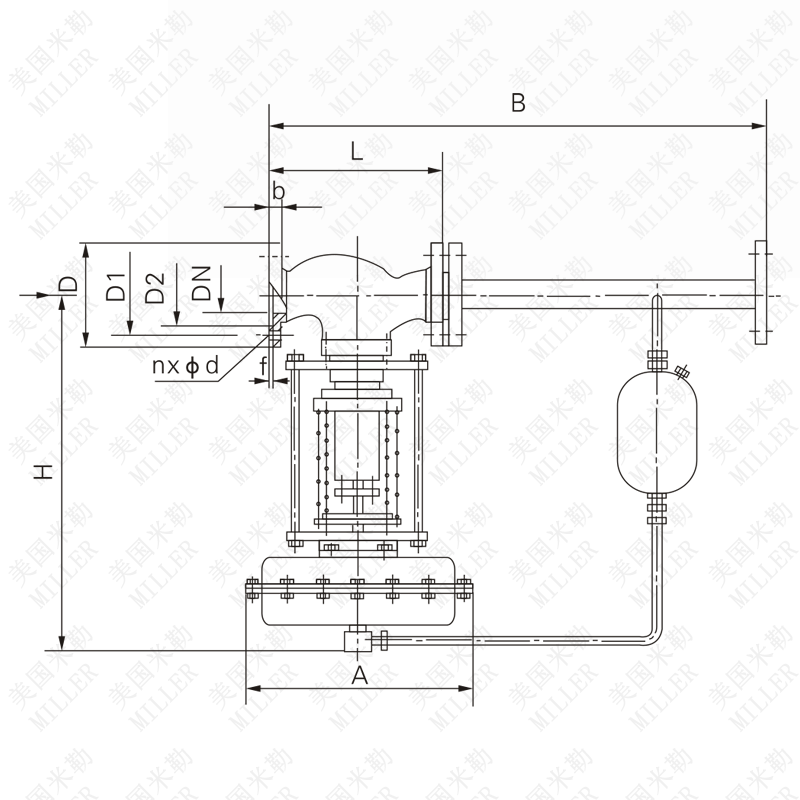

自力式壓力調節閥結構圖
自力式壓力調節閥應用
自力式壓力調節閥是一種用于自動調節系統內部壓力的閥門，它能夠在系統內部的壓力發生變化時自動調整閥門的開度，以維持設定的壓力水平。這種類型的閥門在各種工業和制程應用中得到廣泛應用。以下是自力式壓力調節閥的主要應用：
-
供水系統： 自力式壓力調節閥常用于城市供水系統和建筑物的水力系統中。它們可以確保系統內水壓穩定，防止因水壓波動引起的管道破裂或設備損壞。
-
制藥工業： 在制藥生產中，需要對不同工藝階段的壓力進行精確控制。自力式壓力調節閥可以應用于藥品生產的壓縮空氣系統、氣體輸送系統等。
-
石油和天然氣工業： 在油氣生產和輸送過程中，自力式壓力調節閥用于控制管道系統內的氣體和液體的壓力，確保生產和輸送的安全和穩定。
-
化工工業： 化工過程中涉及到各種化學物質的輸送和反應，自力式壓力調節閥可用于控制化工系統內的壓力，確保化學過程的順利進行。
-
鍋爐和蒸汽系統： 在鍋爐和蒸汽系統中，自力式壓力調節閥可用于調整蒸汽壓力，以滿足不同工藝和設備的需求。
-
空調和制冷系統： 在空調和制冷系統中，自力式壓力調節閥用于控制制冷劑的流動和壓力，確保系統的高效運行。
-
食品和飲料工業： 在食品和飲料生產中，自力式壓力調節閥可用于控制工藝中所需的壓縮空氣、蒸汽等介質的壓力。
-
發電廠： 在發電廠的蒸汽系統中，自力式壓力調節閥用于確保蒸汽在適當?shù)膲毫Ψ秶鷥?nèi)，以提供足夠的動力。
-
供熱系統： 自力式壓力調節閥可用于供熱系統中，確保熱水或蒸汽在系統內部的壓力穩定。
總體而言，自力式壓力調節閥在需要自動調節系統內部壓力的場合中發揮著關鍵的作用。其應用領域廣泛，有助于確保工業流程的穩定性、設備的安全性以及系統的高效運行。
自力式壓力調節閥執行標準
自力式壓力調節閥的執行標準通常是國家和國際標準。具體執行標準可能因國家和地區的不同而有所差異。以下是一些常見的標準：
-
GB/T 12237-2007：中國國家標準，規定了自力式壓力調節閥的設計、制造、檢驗和試驗等要求。
-
ASME B16.34-2016：美國機械工程師協會標準，規定了自力式壓力調節閥的設計、制造、試驗和標記等要求。
-
API 526：美國石油協會標準，規定了自力式壓力調節閥的設計、制造、試驗和標記等要求，特別適用于石油和天然氣行業。
-
EN 12334：歐洲標準，規定了自力式壓力調節閥的設計、制造、試驗和標記等要求。
這些標準是自力式壓力調節閥的設計、制造和試驗的參考，確保閥門的安全和可靠性。用戶在購買自力式壓力調節閥時，應該注意選擇符合相關標準的產品。
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
法蘭接管尺寸B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 |
||||||
|
法蘭端面距L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
||
|
壓力調節范KPa |
15-140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 |
|||
|
A |
280 |
308 |
|||||||||||||
|
130-300 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 |
||||
|
A |
176 |
230 |
|||||||||||||
|
280-500 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 |
||||
|
A |
176 |
194 |
280 |
||||||||||||
|
480-1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 |
|||||
|
A |
176 |
194 |
280 |
||||||||||||
|
600-1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
1000-2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 |
|||||
|
A |
85 |
96 |
|||||||||||||
|
導壓管接頭螺紋 |
M161.5 |
||||||||||||||
