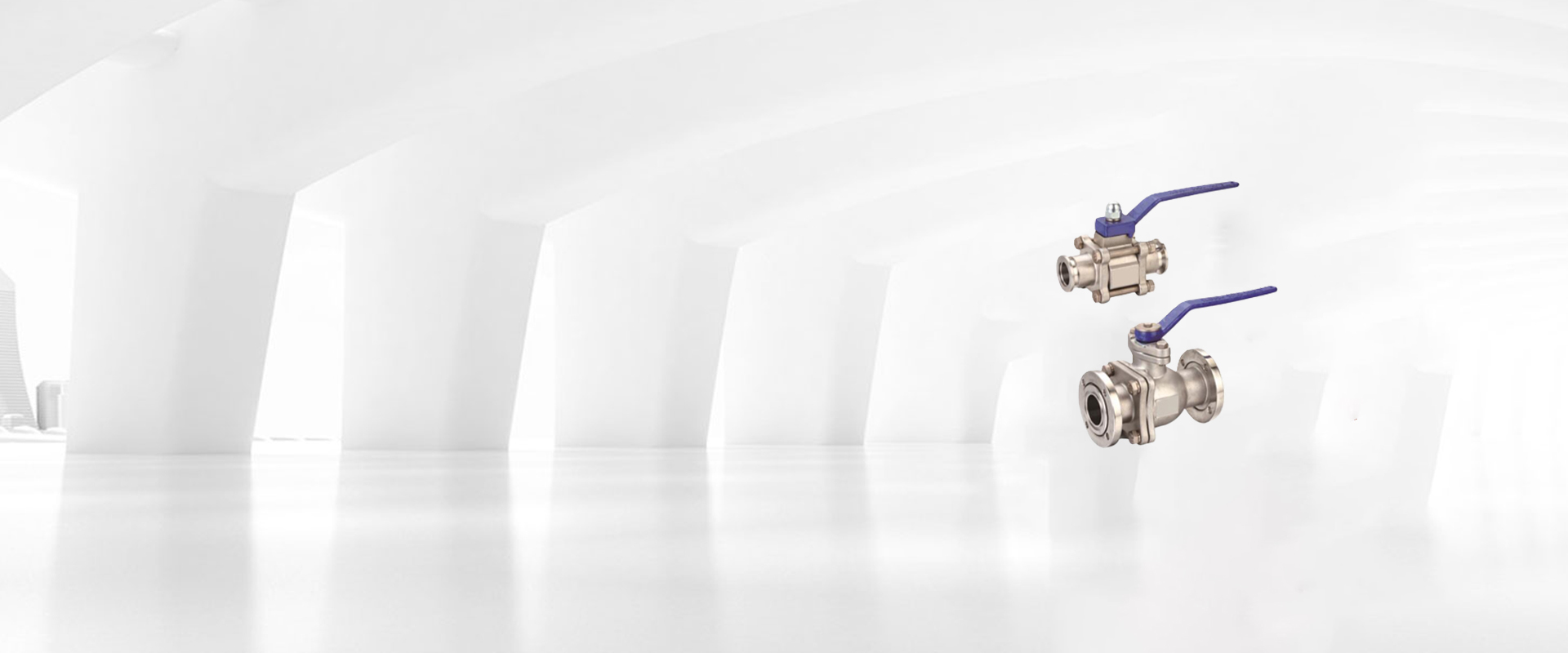

美國米勒高真空球閥是一種密封性能高適用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。適用的工作介質為帶酸、堿性的氣體或液體。
產品信息： |
|
| 產品名稱： | 高真空球閥 |
| 產品型號： | B50 |
| 產品壓力： | 0.6×106～1.3×10-4 |
| 產品材質： | 304 316 |
| 產品口徑： | DN15~DN200 |
| 產品溫度： | -30~240℃ |
美國米勒高真空球閥是一種密封性能高適用于真空系統中接通或切斷管路的介質流。該閥為直通式手動球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。適用的工作介質為帶酸、堿性的氣體或液體。
高真空球閥是一種特殊的球閥，其設計可以適應在高真空條件下工作。真空是指在空氣壓力為常壓（1atm）時，比常壓低的壓力。高真空指的是壓力更低的真空。
高真空球閥需要具有良好的密封性能，以防止氣體泄漏。為了提高密封性能，高真空球閥通常采用金屬密封或石墨密封。此外，高真空球閥還應該具有良好的耐高真空性能，結構緊湊，操作簡便。
常見的應用場合為真空爐、真空鍍膜、真空包裝、真空干燥等工業領域。
高真空球閥具有以下優點：
1.密封性好：高真空球閥采用金屬密封或石墨密封，可以有效防止氣體泄漏。
2.耐高真空性能好：高真空球閥經過專門設計和制造，能夠在高真空條件下正常工作。
3.結構緊湊，操作簡便：高真空球閥采用球閥結構，占地面積小，操作簡便。
4.適用于各種工藝條件: 高真空球閥適用于多種工藝條件，如真空爐、真空鍍膜、真空包裝等。
但是高真空球閥也有一些缺點：
1.成本較高：由于采用特殊材料和工藝，高真空球閥的生產成本較高。
2.維護難度較大：由于高真空球閥的密封面容易受到污染，所以維護難度較大。
3.需要專門的真空技術人員進行維護和操作，需要更高的技術水平。
高真空球閥參數
| 范圍 (Pa) | 快速釋放（KF）2×105～1.3×10-5活套法蘭 16×105～1.3×10-5 |
| 閥門泄漏率(Pa.L/S) | ≤1.3×10-5 |
| 適合溫度（℃） |
標準制造：-30～+150
特別指定：-30～+240 |
| 法蘭標準 | 隨機 |
| 安裝位置 | GB4982；GB/T6070 |

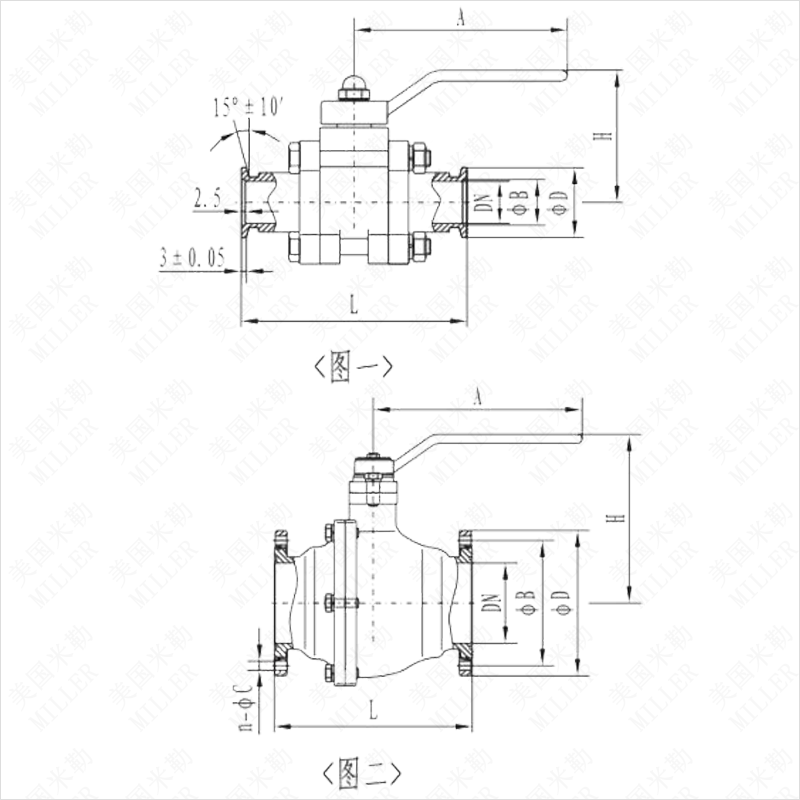

高真空球閥連接尺寸
拆法蘭（KF）
| 直徑(DN) | ΦD | ΦB | H | L | A |
| 16 | 30 | 17.2 | 62 | 100 | 120 |
| 25 | 40 | 26.2 | 75 | 114 | 150 |
| 40 | 55 | 41.2 | 115 | 165 | 200 |
| 50 | 75 | 52.2 | 125 | 175 | 221 |
活套法蘭
| 直徑(DN) | ΦD | ΦB | H | L | A | n-ΦC |
| 16 | 60 | 45 | 62 | 100 | 120 | 4-6.5 |
| 25 | 70 | 55 | 75 | 114 | 150 | |
| 32 | 90 | 70 | 93 | 140 | 180 | 4-9 |
| 40 | 100 | 80 | 115 | 165 | 200 | |
| 50 | 110 | 90 | 125 | 175 | 221 | |
| 63 | 130 | 110 | 166 | 186 | 230 | |
| 80 | 145 | 125 | 175 | 198 | 290 | 8-9 |
| 100 | 165 | 145 | 189 | 220 | 260 | |
| 125 | 200 | 175 | 232 | 266 | 360 | 8-11 |
