美國米勒V型球閥是一款球芯以V形切口與金屬閥座之間具有剪切作用，閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。
產品信息： |
|
| 產品名稱： | V型球閥 |
| 產品型號： | B50 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN25~DN500 |
| 產品溫度： | -40~425℃ |
美國米勒V型球閥是一款球芯以V形切口與金屬閥座之間具有剪切作用，閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥，特別適用于控制高粘度，含纖維、固體顆粒及漿料等介質。結構制造紙工業的紙漿顯得尤為優越。閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調范圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。
V型球閥技術參數
-
閥門連接方式：法蘭、對夾、焊接等
-
閥門壓力等級：ANSI Class 150-600、PN10-PN100、JIS 10K-40K
-
適用介質：水、油、氣體等非腐蝕性介質和漿料、粉末等易結塊介質
-
閥門密封結構：金屬密封或PTFE密封
-
操作方式：手動、電動或氣動控制
V型球閥特點
V型球閥是一種球閥的類型，與普通球閥不同的是，它的球體形狀為V字型，具有以下特點：
-
節流性能好：V型球閥的球體與閥座之間的角度為90度，可以有效地控制流體的流量，具有較好的節流性能。
-
防堵性能強：由于球體底部較窄，流體通過時會產生一定的高速旋轉，可以將容易沉淀的顆粒物等雜質帶走，減少了管道堵塞的風險。
-
密封性好：球體與閥座之間采用金屬到金屬的密封，密封性能更加可靠，能夠承受高溫、高壓等苛刻工況。
-
適用范圍廣：V型球閥適用于介質流量調節、切斷和調節的場合，廣泛應用于化工、制藥、食品、水處理等行業。
-
操作力矩小：相比其他類型的球閥，V型球閥操作力矩小，易于操作和控制。
V型球閥應用
V型球閥，也稱為雙瓣球閥,是一種特殊的球閥，其閥球上有一個 V 形凹槽，在閥門開啟和關閉時，可以切斷或連接管道內的流體。
V型球閥因其密封性好、閥門操作扭矩小、壽命長等優點，常被用于工業和商業領域中，如：
-
石油、天然氣、化工等石油化工領域。
-
電力、水力、火力發電廠及輸電系統。
-
礦山、冶金、化肥等重工業領域。
-
熱力、空調、供水等民用建筑和市政工程領域。
-
高壓蒸汽、高溫?zé)崴到y(tǒng)。
V型球閥常用于管道系統中，具有通過性高、損耗小、密封性好、安裝簡單等特點。

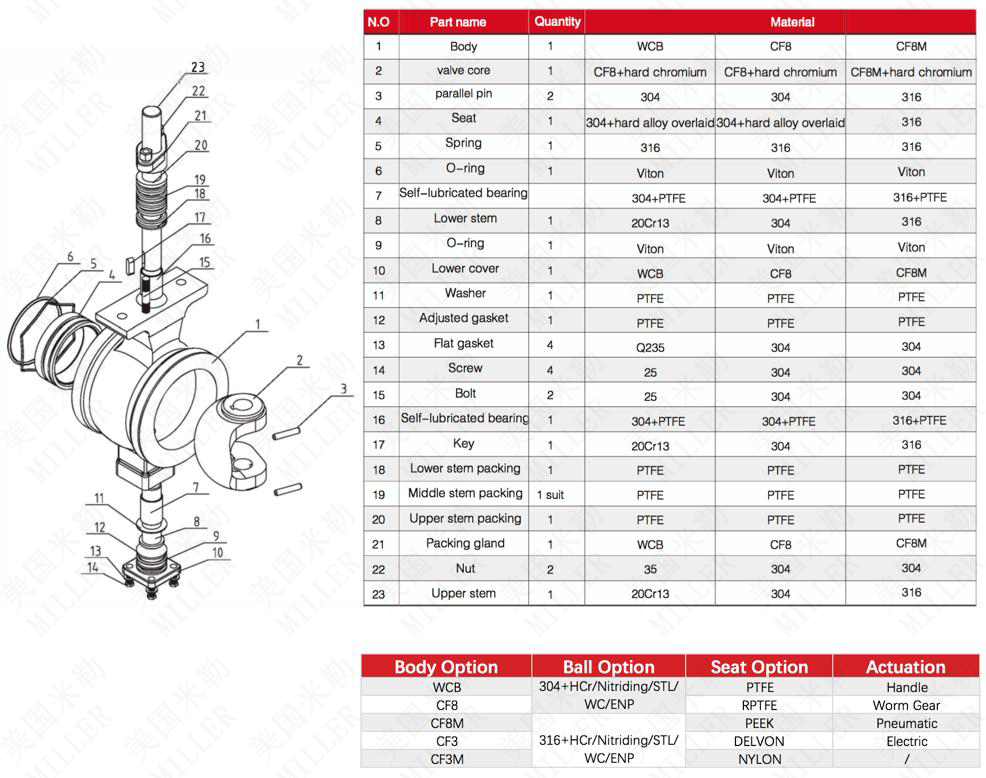

V型球閥零部件
V型球閥的連接尺寸
|
inch |
A |
B |
b1 |
f |
c |
T |
Y |
L |
∅d |
h |
s |
k |
M |
z |
|
1" |
102 |
108 |
14.5 |
2 |
38 |
81 |
73 |
75 |
16 |
35 |
75 |
/ |
2-M10 |
5 |
|
11/4" |
102 |
115 |
14.5 |
2 |
45 |
86 |
78 |
75 |
16 |
35 |
75 |
/ |
2-M10 |
5 |
|
11/2' |
114 |
127 |
14.5 |
2 |
50 |
90 |
80 |
75 |
16 |
35 |
75 |
/ |
2-M10 |
5 |
|
2" |
124 |
152 |
16.3 |
2 |
62 |
93 |
9o |
75 |
16 |
35 |
75 |
/ |
2-M10 |
5 |
|
21/2' |
145 |
180 |
18 |
2 |
73 |
108 |
105 |
75 |
16 |
35 |
75 |
/ |
2-M10 |
5 |
|
3" |
165 |
191 |
19.5 |
2 |
9o |
123 |
118 |
75 |
20 |
35 |
9o |
28 |
4-M10 |
6 |
|
4" |
194 |
230 |
24 |
2 |
115 |
138 |
130 |
75 |
20 |
35 |
9o |
28 |
4-M10 |
6 |
|
5" |
194 |
255 |
24.3 |
2 |
134 |
148 |
145 |
8o |
25 |
40 |
9o |
28 |
4-M10 |
8 |
|
6" |
229 |
28o |
26 |
2 |
164 |
170 |
170 |
94 |
30 |
50 |
110 |
40 |
4-M12 |
8 |
|
8" |
243 |
340 |
29 |
2 |
206 |
200 |
201 |
94 |
3o |
50 |
110 |
40 |
4-M12 |
8 |
|
10' |
297 |
405 |
30.6 |
2 |
260 |
240 |
237 |
98 |
40 |
60 |
135 |
40 |
4-M16 |
12 |
|
12' |
338 |
485 |
32,2 |
2 |
316 |
286 |
282 |
98 |
40 |
60 |
135 |
40 |
4-M16 |
12 |
|
14 |
400 |
535 |
35.4 |
2 |
372 |
330 |
337 |
125 |
50 |
60 |
140 |
64 |
4-M16 |
14 |
|
16' |
400 |
595 |
37 |
2 |
420 |
367 |
372 |
172 |
60 |
80 |
170 |
8o |
4-M20 |
18 |
|
18" |
520 |
635 |
40.1 |
2 |
470 |
422 |
432 |
170 |
70 |
90 |
190 |
9o |
4-M24 |
20 |
|
20" |
6o0 |
700 |
44 |
2 |
516 |
490 |
498 |
180 |
80 |
100 |
190 |
9o |
4-M24 |
22 |
