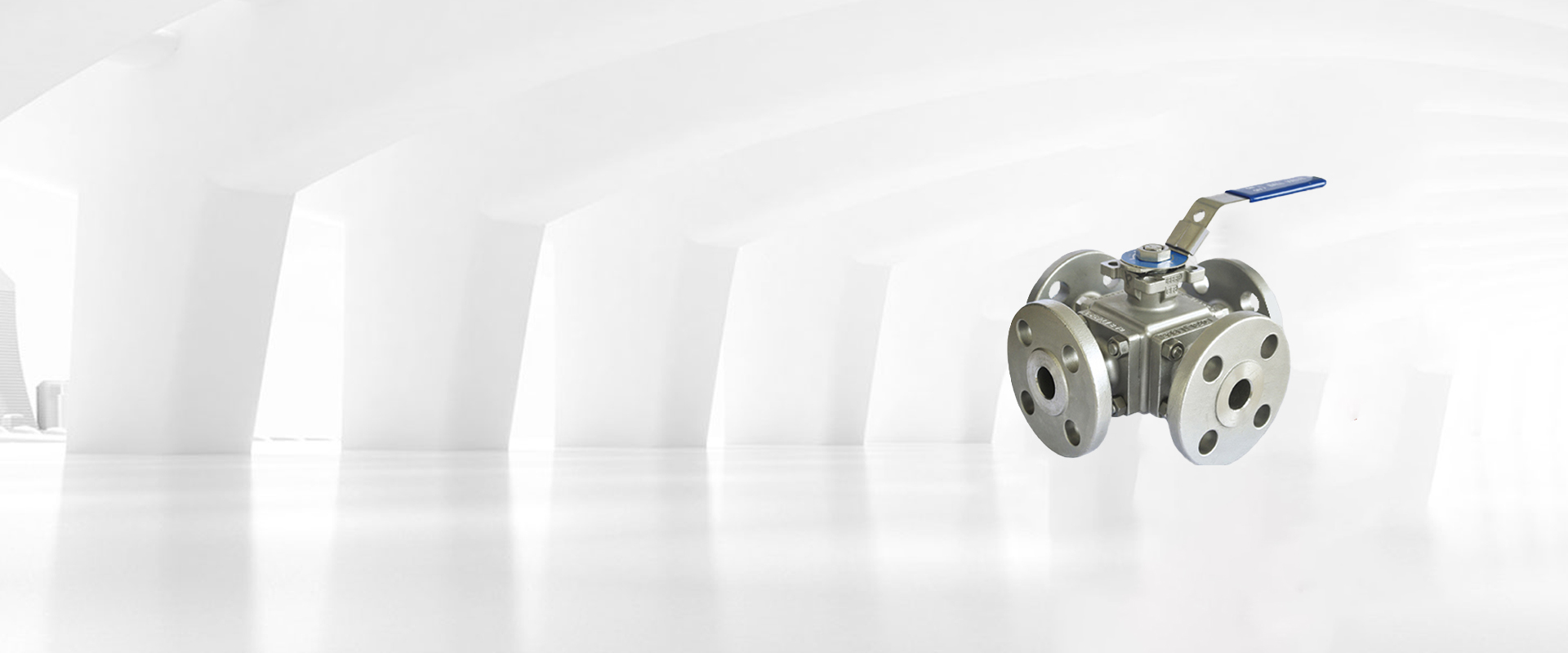

美國米勒四通法蘭球閥是一款多通道切換閥，具有"X/L"型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換，使相對的兩個通道實現兩兩互通，即方便而迅速，實現一個閥門多種用途的效果。
產品信息： |
|
| 產品名稱： | 四通法蘭球閥 |
| 產品型號： | B50T |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN200 |
| 產品溫度： | -29~425℃ |
美國米勒四通法蘭球閥是一款多通道切換閥，具有"X/L"型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換，使相對的兩個通道實現兩兩互通，即方便而迅速，實現一個閥門多種用途的效果。
四通球閥是一種具有四個端口的閥門，用于控制管道系統中流體或氣體的流動。它通常用于需要在多個方向上重新定向或控制流體或氣體流動的應用。四通球閥有一個球體在閥體內旋轉以控制流量，它可用于分流、混合流體流或調節管道系統中流體或氣體的流量。四通球閥以其耐用性、可靠性和易用性而著稱，它們通常用于各種工業和商業應用，例如 HVAC 系統、過程控制系統和流體處理系統。
四通法蘭球閥參數
|
公稱通徑： |
DN15~DN200 |
閥體材質： |
WCB/CF8/CF8M/CF3/CF3M |
|
連接方式： |
法蘭 |
公稱壓力： |
PN16/40、150LB/300LB |
|
驅動方式： |
手動 電動 氣動 |
適用介質： |
水、蒸汽、油等 |
|
適用溫度： |
軟密封：RPTFE(-29℃~180℃)/PPL(-29℃~250℃)/PEEK(-29℃~280℃)、硬密封：-29℃~425℃ |
防火標準： |
API607|JB/T6899-1993 |
|

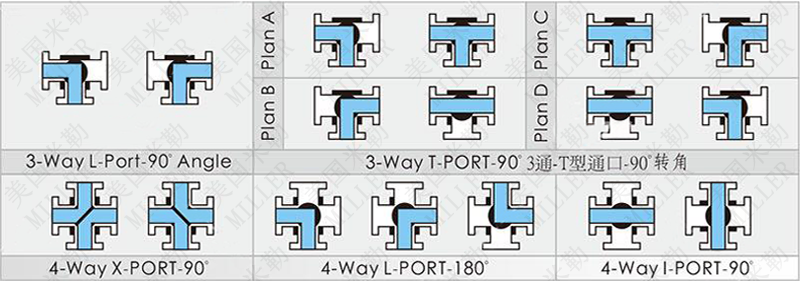

球閥流向： |
L/L X |
設計標準： |
ASME B16.34|API608|API6D|GB/T12237|GB/T21385 |
|
法蘭標準： |
ASME B16.15|HG/T 20592-2009|EN 1902-1 |
結構長度： |
ASME B16.10|GB/T 12221-2005 |
|
檢測標準： |
API 598 |
制造標準： |
美標ANSI/API/日標JIS/德標DIN/國標GB/機械部JB/化工部HG/其他標準定制 |
四通球閥特點：
-
多功能性：四個端口允許多個流路，使其成為用于重定向、混合或調節流體或氣體流量的多功能閥。
-
耐用性：球閥設計堅固耐用，可承受高壓和高溫，適用于惡劣環境。
-
操作方便：只需轉動手柄或執行器四分之一圈即可輕松打開或關閉球閥，操作簡單。
-
低摩擦：球閥設計最大限度地減少了摩擦，從而降低了操作扭矩并減少了閥門的磨損。
-
維護成本低：四通球閥通常維護成本低，幾乎不需要維護，是長期使用的可靠選擇。
-
安全：球閥設計提供主動關閉，有助于防止液體或氣體泄漏并確保安全操作。
這些特性使四通球閥成為許多需要在多個方向控制流體或氣體流動的工業和商業應用的流行選擇。

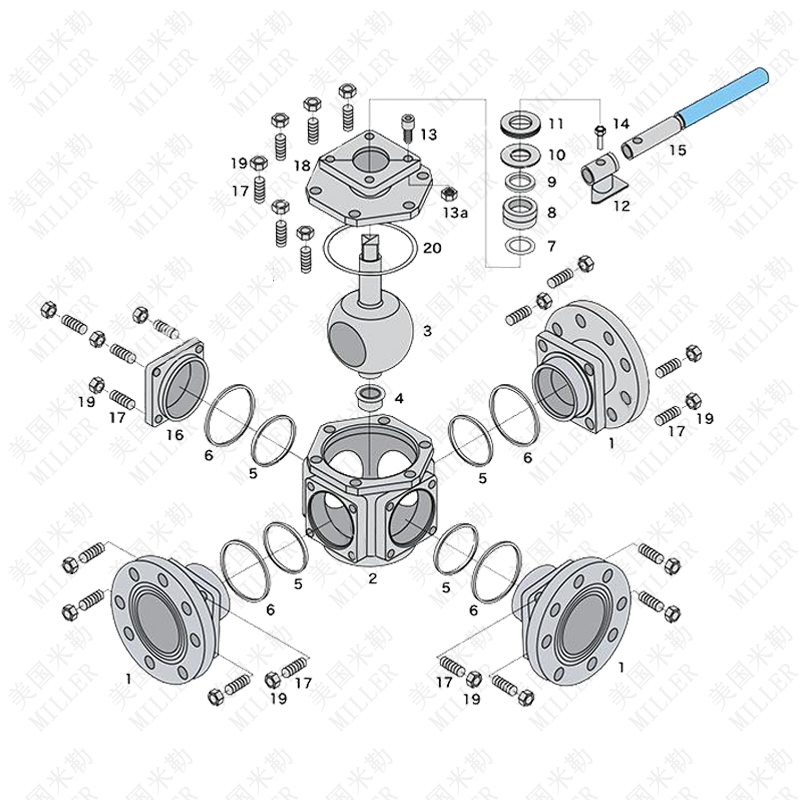

四通法蘭球閥零部件
|
Item |
Name |
s.S. |
C.s. |
Qty. |
|
1 |
端蓋End Cap |
CF8M |
WCB |
3 |
|
2 |
閥體Body |
CF8M |
WCB |
1 |
|
3 |
球體和閥桿Ball & Stem |
CF8M |
CF8M |
1 |
|
4 |
閥桿坐墊Stem Bushing |
PTFE+316SS |
PTFE+316SS |
1 |
|
5 |
閥座Seat |
TFM-1600 |
TFM-1600 |
4 |
|
6 |
墊片Gasket |
TFM-1600 |
TFM-1600 |
4 |
|
7 |
O形圈O-ring* |
Viton |
Viton |
1 |
|
8 |
閥桿密封Stem Packing. |
TFM-1600 |
TFM-1600 |
1 |
|
9 |
壓蓋Gland |
304 ss |
304 ss |
1 |
|
10 |
螺母墊圈Bellevile Washer301 ss |
3o1 ss |
2 |
|
|
11 |
安裝螺母Packing Nut |
304 sS |
304 ss |
1 |
|
12 |
T型勃套Handle T-Bar |
CF8M |
CF8M |
1 |
|
13 |
懸停銷栓Stop Pin Bolt |
304 SS |
304 Ss |
1 |
|
13a |
銷栓螺母Stop Pin Nut |
304 Ss |
304 ss |
1 |
|
14 |
手柄螺栓Handle Bolt |
304 SS |
304 sS |
1 |
|
15 |
手柄Handle |
WCB |
WCB |
1 |
|
16 |
空白封蓋Blank Cover |
CF8M |
WCB |
1 |
|
17 |
螺栓Bolt |
A193 |
A193 |
22/24 |
|
螺紋螺EThreaded Stud+A193 |
A193 |
22/24 |
||
|
18 |
閥Bonnet |
CF8M |
WCB |
1 |
|
19 |
六角螺母Hex Nut+ |
A194 |
A194 |
22/24 |
|
20 |
閥帽密封Bonnet Gasket |
PTFE |
PTFE |
1 |

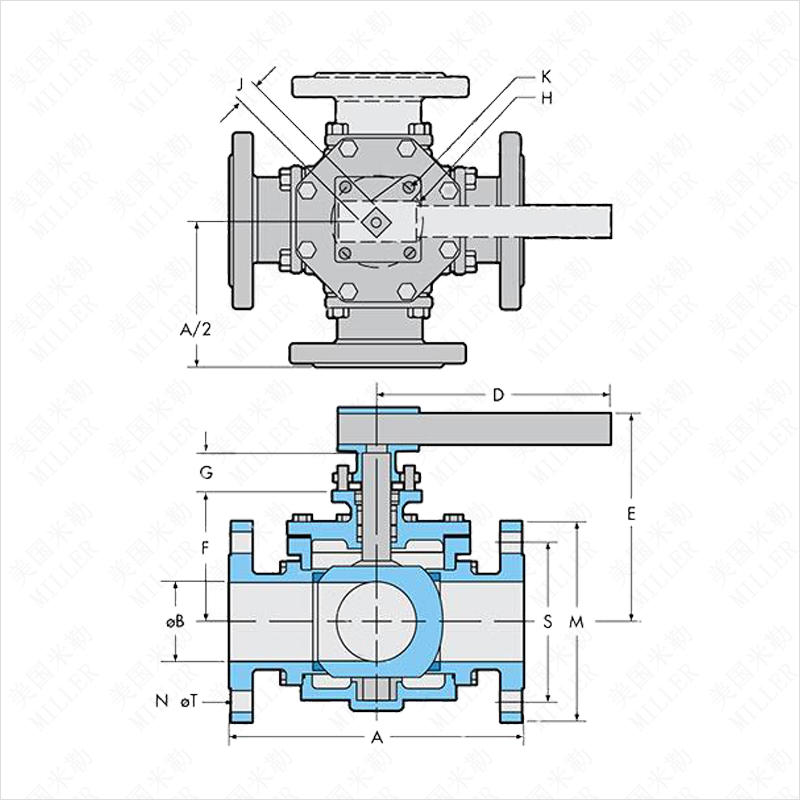

四通法蘭球閥連接尺寸
|
SIZE(mm) |
A150 |
A 300 |
B |
D |
E |
F |
G |
H |
J |
K |
MPF150 Dimensions |
MPF300 Dimensions |
||||||
|
M |
N |
S |
T |
M |
N |
S |
T |
|||||||||||
|
65 |
300 |
300 |
62 |
400 |
200 |
119 |
25 |
102 |
22 |
11 |
177.8 |
4 |
139.7 |
19 |
190.5 |
8 |
149.4 |
22.4 |
|
80 |
305 |
330.4 |
76 |
500 |
210 |
137 |
25 |
102 |
22 |
11 |
190.5 |
4 |
152.4 |
19 |
209.6 |
8 |
168.2 |
22.4 |
|
100 |
368.5 |
393.5 |
96 |
650 |
230 |
157 |
25 |
102 |
22 |
11 |
228.6 |
8 |
190.5 |
19 |
254 |
8 |
200.2 |
22.4 |
|
150 |
427 |
468.1 |
15o |
1200 |
220 |
159.5 |
61 |
125 |
36 |
279.4 |
8 |
241.3 |
22.4 |
317.5 |
12 |
269.8 |
22.4 |
|
|
200 |
532 |
- |
200 |
1500 |
262 |
201 |
61 |
125 |
36 |
342.9 |
8 |
298.5 |
22.4 |
381 |
12 |
330.2 |
25.4 |
|
