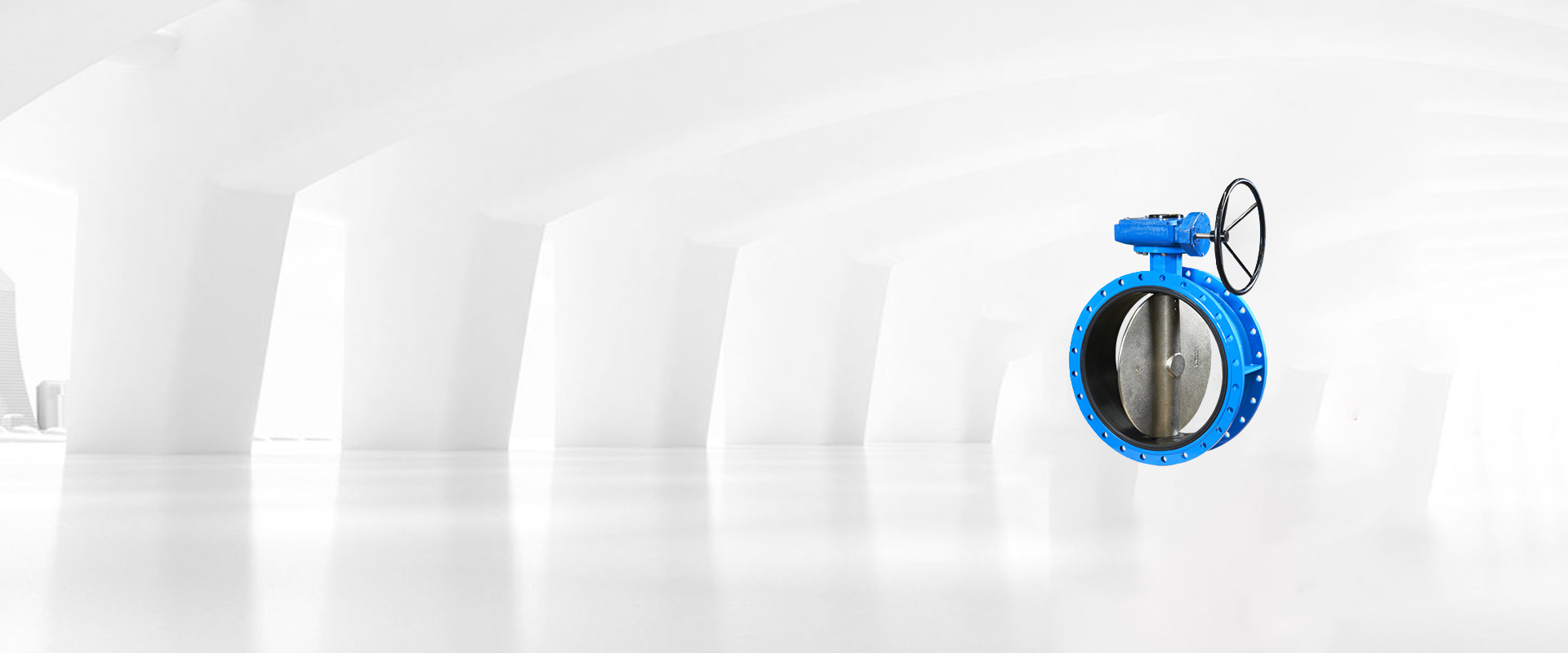

美國米勒渦輪軟密封法蘭蝶閥采用中線型蝶板設計，橡膠或四氟的軟閥座，具有結構簡單簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，重量輕，安裝方便，驅動扭矩較小等優點。這種閥門即可作切斷介質用，又可作調節介質流量用。綜合了偏心法蘭蝶閥和對夾蝶閥的部分優點，彌補了偏心法蘭蝶閥與對夾蝶閥之間的一塊空白。
法蘭式軟密封蝶閥主要適用于水、污水、供暖、燃氣、化工、電力和市政工程等工業領域，特別適用于水、油品和空氣的傳輸等場景，起到切斷或調節介質流量的作用。
渦輪軟密封法蘭蝶閥是一種特殊設計的閥門類型，具有以下優缺點：
優點：
良好的流體控制性能： 渦輪軟密封法蘭蝶閥采用渦輪結構設計，能夠實現精確的流體調節和控制，具有較好的流量特性和穩定的調節精度。
低壓損失： 由于渦輪結構的特性，閥門內部流體通道更加順暢，阻力小，可以顯著降低流體通過時的壓力損失，節約能源。
快速響應： 渦輪軟密封法蘭蝶閥響應速度快，操作迅速，適用于需要頻繁開關或快速調節流量的場合。
可靠的密封性能： 軟密封材料和渦輪結構的設計使得閥門在關閉狀態下具有優異的密封性能，可以有效防止介質泄漏。
適應性強： 可以適用于多種介質和工作條件，包括水、空氣、化學品等，廣泛應用于化工、電力、冶金、石油等行業。
缺點：
成本較高： 渦輪軟密封法蘭蝶閥由于設計復雜，制造工藝精細，通常成本較高，相比一般蝶閥價格較高。
維護復雜： 由于渦輪結構的特殊性，閥門內部構造相對復雜，維護和更換零部件可能需要較高的技術要求和成本投入。
對介質要求高： 渦輪軟密封法蘭蝶閥適用于一些對介質要求嚴格的場合，對介質的溫度、壓力和流速等參數有一定的限制。 綜上所述，渦輪軟密封法蘭蝶閥以其良好的流體控制性能、低壓損失、快速響應和可靠的密封性能等優點，在一些對流體控制精度要求較高的工業應用中得到廣泛應用，但需要注意其高成本和維護復雜性。
渦輪軟密封法蘭蝶閥的零部件
項目lItem | 零件名稱Part Namc | 材質Material |
1 | 閥軸Stem | 鋼鍍鋅Zinc Plated Stel; 不銹鋼Stainless Steel:ASTMA351 CF8,CF8M;CF3,CF3M; |
2 | 閥體 Body | 鑄鐵Cast Iron:ASTM A126CL.B,DIN1691GG25,EN 1561EN-GJL-200,GB12226HT200; 球墨鑄鐵 Ductile Cast lron: ASIMA53665-45-12,DIN 1693 GGG40,EN1563 EN-GJS-400-15, GB12227QT450-10, 不銹鋼Stainless Steel:ASTMA351CF8,CF8M; CF3,CF3M; |
3 | 閥板Disc | 球墨鑄鐵(表面鍍鎳) Ductile Cast Iron(Nikel plated):ASTMA53665-45-12,DIN 1693 GGG40, EN1563 EN-GJS-400-15,GB12227QT450-10; 不銹鋼Stainless Steel:ASTMA351 CF8,CF8M;CF3,CF3M;EN 1.4408,1.4469;1.4501; 鋁青銅AL-Bronzc:ASTM B148 C95400, |
4 | 閥座Seat | 丁晴，乙丙，瘋丁，聚四氟乙烯，氟橡膠,硅橡膠﹔ NBR.EPDM,Ncoprcnc,PTFE,Viton;Si |
5 | 底蓋End Cap | 鑄鐵Cast Iron:ASTMA126CL.B,DIN1691 GG25,EN 1561 EN-GJL-200, 球墨鑄鐵 Ductile Cast Iron:ASTMA53665-45-12,DIN 1693 GGG40,EN1563 EN-GJS-400-15, |
| 6 | 螺栓Bolt | 鋼鍍鋅Zinc Plated Stcel; |
| 7 | 錐銷Taper Pin | 不銹鋼Stainless Steel:ASTMA276Type 304,Type 316;EN 1.4501; |
8 | О型圈O-Ring | 丁晴，乙丙，氯丁，氟橡膠硅橡膠 NBREPDM,Neoprene,Viton;Si |
9 | 襯套Bushing | 聚四氟乙烯，潤滑青銅:PIFE,Lubricated Bronze, |
10 | 鍵Key | 碳鋼Carbon Steel |
