平板閘閥是一款設計用于在出現高壓差時利用管路壓力在上游側進行緊密的機械密封。內部彈簧實現低壓密封，因為它們有助于將閥座環推向閘門。這些雙向、雙截止和排放平板閘閥是通過導管、清管器和頂部入口。適用于天然氣、原油和石油產品的輸送管道，所有閥門都有多種材料和配置可供選擇，以滿足您的項目要求
產品信息： |
|
| 產品名稱： | 手動平板閘閥 |
| 產品型號： | A30 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN50~DN2000 |
| 產品溫度： | -29~425℃ |
美國米勒平板閘閥是一款設計用于在出現高壓差時利用管路壓力在上游側進行緊密的機械密封。內部彈簧實現低壓密封，因為它們有助于將閥座環推向閘門。這些雙向、雙截止和排放平板閘閥是通過導管、清管器和頂部入口。適用于天然氣、原油和石油產品的輸送管道，所有閥門都有多種材料和配置可供選擇，以滿足您的項目要求。
手動平板閘閥參數
|
閥座材質：25+PTFE；20CrMoV+STL；1Cr18Ni9+PTFE |
閥體材質：碳鋼、不銹鋼、合金鋼 |
|
適用介質：石油、天然氣、水、蒸汽等 |
閘板材質：2Cr13+ENP；A105+ENP；20CrMoV+STL；1Cr18Ni9 |
|
驅動方式：手動、傘齒輪、電動、氣動、液動 |
填料材質：NBR；FPM；柔性石墨；PTFE |
|
設計標準：API 6D；ASME B16.34 |
連接方式：法蘭；焊接 |
手動平板閘閥應用
手動平板閘閥是一種廣泛應用于工業領域的閥門，主要用于啟閉管道內的介質流動。以下是手動平板閘閥的主要應用領域：
石油天然氣行業：
手動平板閘閥廣泛應用于石油和天然氣的開采、輸送和加工過程中，主要用于管線輸送、儲存罐和煉油裝置的啟閉控制。
適用于輸送高粘度、高含砂量及含蠟等復雜介質，確保輸送管線的暢通和設備的正常運行。
化工工業：
在化工生產過程中，手動平板閘閥用于控制各類化學介質的流動，特別是對高腐蝕性、高溫、高壓介質的控制。
適用于酸、堿、鹽溶液等化學介質，確保化工生產的安全和效率。
電力工業：
電力工業中的蒸汽管道、冷卻水管道以及其他輔助系統中，手動平板閘閥用于流體的啟閉控制。
能夠在高溫高壓條件下穩定運行，確保電力系統的安全和可靠性。
水處理系統：
在污水處理廠、自來水廠等水處理系統中，手動平板閘閥用于控制水流的啟閉，適用于清水、污水及泥沙含量較高的介質。
具有良好的密封性能，防止泄漏，確保水處理過程的順利進行。
冶金工業：
冶金行業中的高爐、煉鋼爐及其他冶煉設備的冷卻系統、循環水系統中，手動平板閘閥用于流體的啟閉控制。
適用于高溫、高壓、高含固量的工況環境，確保冶金設備的正常運行。
造紙工業：
在造紙生產過程中，手動平板閘閥用于控制漿料、清水、廢水等介質的流動。
適用于含固量較高的漿料及高腐蝕性的化學品，確保造紙設備的穩定運行。
海洋工程：
海洋工程中的油氣輸送管道、海水淡化裝置等系統中，手動平板閘閥用于流體的啟閉控制。
能夠適應海洋環境的高腐蝕性及高壓條件，確保海洋工程項目的順利實施。
市政工程：
市政供水、排水管網系統中，手動平板閘閥用于控制水流的啟閉。
適用于城市供水、排水及污水處理等系統，確保市政工程的正常運行。
手動平板閘閥以其結構簡單、操作方便、密封性能好和適用范圍廣等特點，廣泛應用于各個工業領域，是流體控制系統中不可或缺的重要設備。
手動平板閘閥具有以下主要特點：
材料：手動平板閘閥通常由優質材料制成，如不銹鋼、碳鋼、鑄鐵或青銅，具有耐腐蝕性、耐久性和強度。設計：設計簡單緊湊，便于安裝和維護。密封：通常具有緊密的密封設計，有助于防止泄漏并防止受控流體的污染。兼容性：手動平板閘閥與多種流體和氣體兼容，使其適用于各種應用。性能：手動平板閘閥運行平穩，即使在惡劣環境下也能提供可靠的性能。認證：手動平板閘閥通常經過認證，符合國際標準，如API、ASME和DIN，以確保閥門的質量和安全。

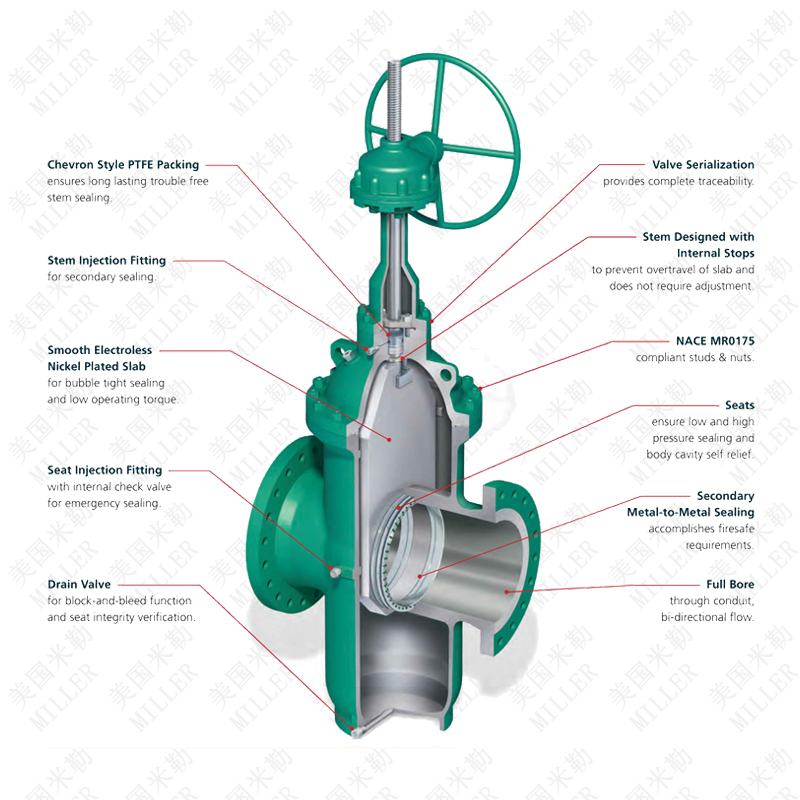

手動平板閘閥結構圖

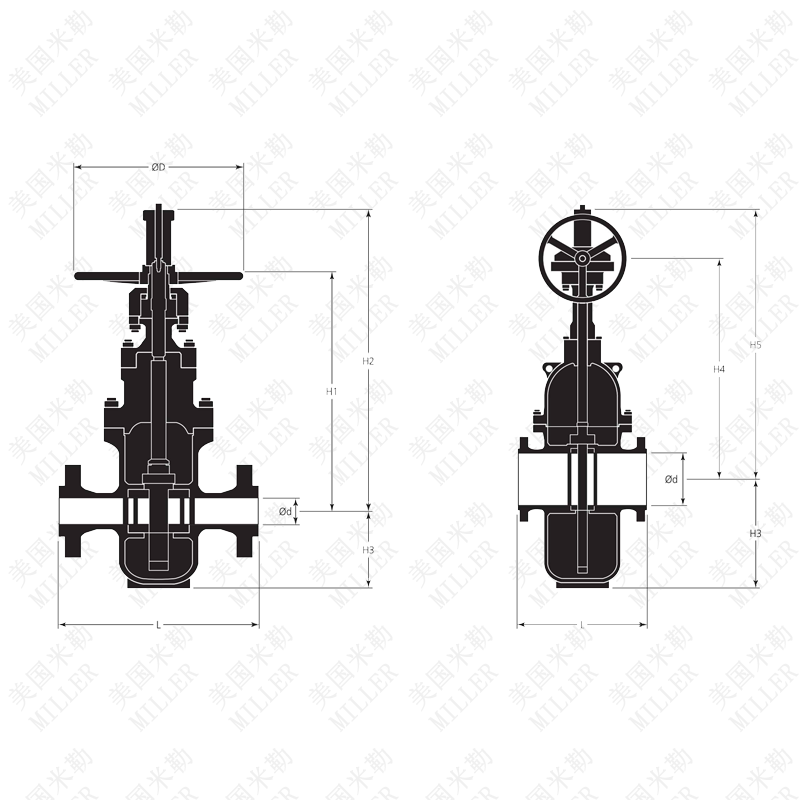

手動平板閘閥連接尺寸
|
Size(in.) |
d |
L |
H1 |
H2 |
H3 |
H4 |
H5 |
D |
Weight(Ibs.) |
||
|
RF |
RTJ |
RF |
RTJ |
||||||||
|
2 |
1.93 |
7.01 |
7.52 |
16.73 |
20.93 |
5.31 |
16.73 |
20.93 |
9.84 |
110 |
110 |
|
3 |
2.91 |
7.99 |
8.5 |
19.88 |
25.31 |
7.09 |
19.88 |
25.31 |
11.81 |
150 |
157 |
|
4 |
3.94 |
9.02 |
9.49 |
22.05 |
27.76 |
8.46 |
22.28 |
27.76 |
11.81 |
218 |
231 |
|
6 |
5.91 |
10.51 |
10.98 |
28.15 |
31.89 |
11.73 |
27.76 |
31.89 |
388 |
397 |
|
|
8 |
7.91 |
11.5 |
12.01 |
35.83 |
45.28 |
15.24 |
35.35 |
45.28 |
639 |
661 |
|
|
10 |
9.92 |
12.99 |
13.5 |
41.73 |
52.95 |
18.7 |
40.98 |
52.95 |
728 |
750 |
|
|
12 |
11.93 |
14.02 |
14.49 |
45.47 |
59.84 |
2165 |
45.79 |
59.84 |
1058 |
1080 |
|
|
14 |
13.15 |
15 |
15.51 |
48.82 |
67.13 |
24.02 |
49.09 |
67.13 |
1609 |
1620 |
|
|
16 |
15.16 |
15.98 |
16.5 |
54.33 |
72.64 |
27.95 |
54.41 |
72.64 |
2183 |
2200 |
|
|
18 |
17.17 |
17.01 |
17.52 |
63.39 |
84.25 |
32.28 |
63.19 |
84.25 |
2800 |
2800 |
|
|
20 |
19.17 |
17.99 |
18.5 |
65.16 |
87.4 |
33.27 |
65.83 |
87.4 |
3594 |
3616 |
|
|
24 |
23.19 |
20 |
20.51 |
77.95 |
106.69 |
39.57 |
78.43 |
106.69 |
5798 |
5842 |
|
