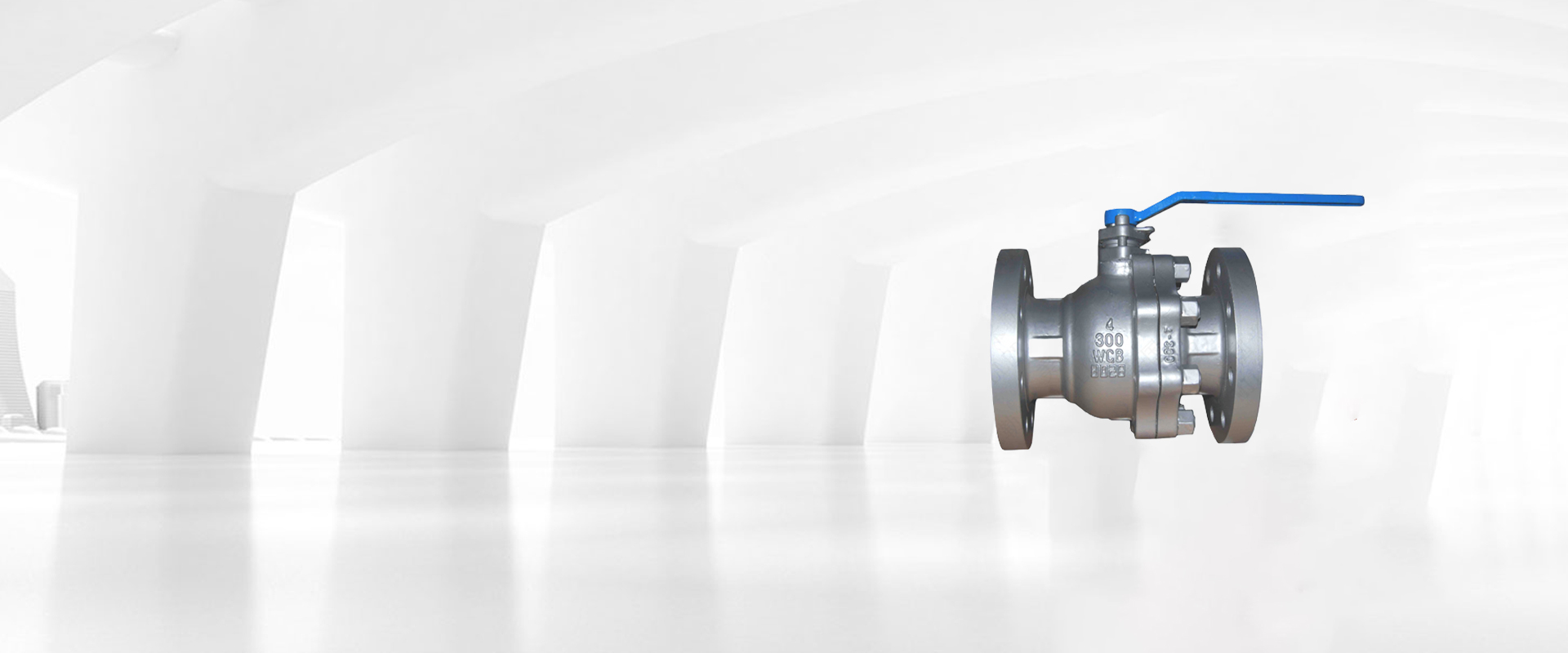

美國米勒美標法蘭球閥是按美國API(美國石油學會)/ANSI(美國國家標準學會)/ASTM(美國材料實驗協會)標準標準設計、制造、生產、檢測的閥門叫做美標閥門。適用于Class150LB~Class2500LB的各種管路上。
產品信息： |
|
| 產品名稱： | 美標法蘭球閥 |
| 產品型號： | B50 |
| 產品壓力： | 150LB-600LB |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN350 |
| 產品溫度： | -40~425℃ |
美國米勒美標法蘭球閥是按美國API(美國石油學會)/ANSI(美國國家標準學會)/ASTM(美國材料實驗協會)標準標準設計、制造、生產、檢測的閥門叫做美標閥門。適用于Class150LB~Class2500LB的各種管路上。
美標法蘭球閥參數
| 公稱通徑：1/2"-14" | 閥體材質：鑄鐵 / 鑄鋼 / 不銹鋼 |
| 公稱壓力：150LB / 300LB / 600LB | 閥桿材質：不銹鋼 |
| 適用溫度：-20℃~425℃ | 球芯材質：不銹鋼 |
| 適用介質：水 / 油品 / 氣體 | 閥座材質：PTFE四氟乙烯 / 硬密封 |
| 設計原理：唇式密封技術 | 防火標準：API 6FA；API 607 |
| 設計制造：ASME B 16.34 | 結構長度：ASME B16.10 |
| 法蘭標準：ASME B16.5 | 檢驗試驗：API 598 |
美標法蘭球閥安裝說明
法蘭球閥標準GB/T21465-2008《閥門術語》定義為啟閉件(球)由閥桿驅動，繞閥桿軸線旋轉的閥門。
取下法蘭球閥端兩側的保護罩，在閥門全開的情況下清洗干凈。
安裝前，應按規定的信號(電或氣)對整機進行測試(防止運輸引起的振動影響使用性能)，測試合格后方可在線安裝(按電動執行機構電路圖接線)。
在準備與管道連接之前，必須清洗和清除管道中殘留的雜質(這些物質可能會損壞閥座和球體)。
安裝時，請不要將閥門的執行機構部分作為吊點，以免損壞執行機構和附件。。
這種閥門應安裝在管道的水平或垂直方向。
安裝點附近的管道不得下垂或承受外力，可采用管道支架或支撐消除管道的偏差。
與管道連接后，請用規定的扭矩交叉鎖緊法蘭球閥連接螺栓。

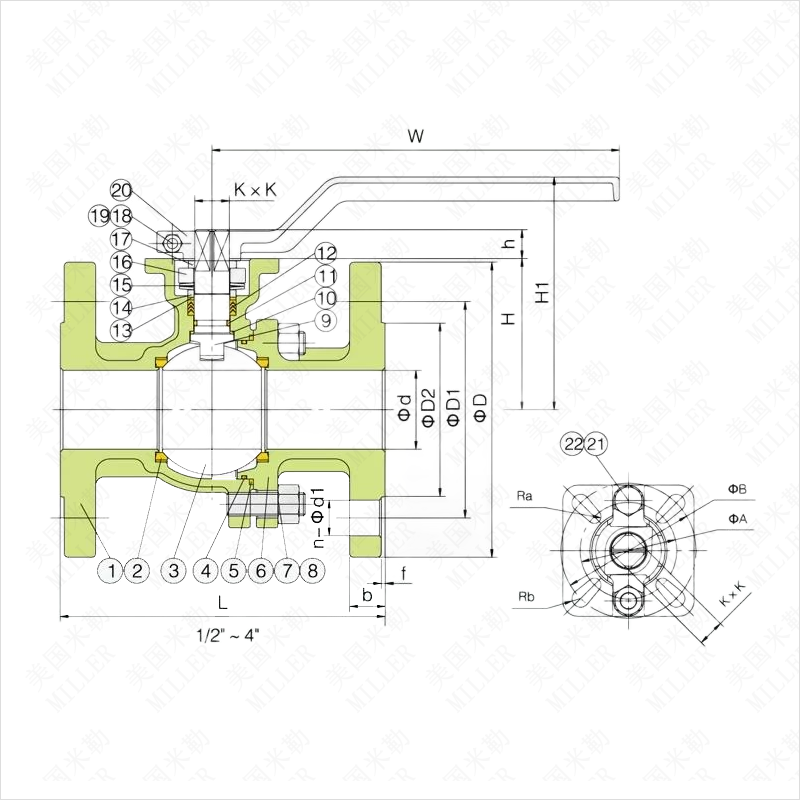

美標法蘭球閥連接尺寸
|
NO. |
PARTS |
MATERIALS |
||
|
1 |
BODY |
1.0619 |
1.4308 |
1.4408 |
|
2 |
SEAT |
PTFE |
||
|
3 |
BALL |
1.4308 |
1.4308 |
1.4408 |
|
4 |
O-RING |
FPM |
||
|
5 |
GASKET |
PTFE |
||
|
6 |
BONNET |
1.0619 |
1.4308 |
1.4408 |
|
7 |
BOLT |
304 |
||
|
8 |
NUT |
304 |
||
|
9 |
STEM |
304 |
304 |
316 |
|
10 |
STEM WASHER |
PTFE+25%GF |
||
|
11 |
O-RING |
FPM |
||
|
12 |
PACKING |
PTFE |
||
|
13 |
WEAR WASHER |
PTFE+25%GF |
||
|
14 |
GLAND |
304 |
||
|
15 |
DISC SPRING |
304 |
||
|
16 |
GLAND FLANGE |
304 |
||
|
17 |
STOPPER |
304 |
||
|
18 |
HEX SOCKET BOLT |
304 |
||
|
19 |
NUT |
304 |
||
|
20 |
HANDLE |
WCB/CF8 |
||
|
21 |
BOLT |
304 |
||
|
22 |
NUT |
304 |
||
美標法蘭球閥應用
美標法蘭球閥，通常簡稱為美標球閥，是一種常用的流體控制閥門。它通常由一個閥球和一對法蘭組成，閥球可以在閥門的開啟和關閉之間旋轉。美標球閥通常用于氣體和液體的控制，常見的應用包括工業管道系統、水處理系統、加熱系統、空調系統等。由于其結構簡單、密封性好、閥門操作扭矩小，美標球閥在工業和商業領域得到了廣泛應用。
|
公稱壓力 |
公稱通徑 |
d |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
W |
|
Class 150 |
1/2" |
13 |
108 |
89 |
60.5 |
35 |
11.5 |
1.6 |
4-16 |
79 |
135 |
|
3/4" |
19 |
117 |
98 |
70 |
43 |
11.5 |
1.6 |
4-16 |
84 |
135 |
|
|
1" |
25 |
127 |
108 |
79.5 |
51 |
12 |
1.6 |
4-16 |
95 |
170 |
|
|
1-1/4" |
32 |
140 |
117 |
89 |
64 |
13 |
1.6 |
4-16 |
103 |
170 |
|
|
1-1/2" |
38 |
165 |
127 |
98.5 |
73 |
15 |
1.6 |
4-16 |
111 |
200 |
|
|
2" |
51 |
178 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
120 |
200 |
|
|
2-1/2" |
64 |
190 |
178 |
139.5 |
105 |
18 |
1.6 |
4-19 |
153 |
300 |
|
|
3" |
76 |
203 |
190 |
152.5 |
127 |
19 |
1.6 |
4-19 |
163 |
300 |
|
|
4" |
102 |
229 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
182 |
400 |
|
|
5" |
127 |
356 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
260 |
500 |
|
|
6" |
152 |
394 |
279 |
241.5 |
216 |
26 |
1.6 |
8-22 |
280 |
800 |
|
|
8" |
203 |
457 |
343 |
298.5 |
270 |
29 |
1.6 |
8-22 |
- |
1100 |
|
|
Class300 |
1/2" |
13 |
140 |
95 |
66.5 |
35 |
15 |
1.6 |
4-16 |
79 |
135 |
|
3/4" |
19 |
152 |
117 |
82.5 |
43 |
16 |
1.6 |
4-19 |
84 |
135 |
|
|
1" |
25 |
165 |
124 |
89 |
51 |
18 |
1.6 |
4-19 |
95 |
170 |
|
|
1-1/4" |
32 |
178 |
133 |
98.5 |
64 |
19 |
1.6 |
4-19 |
103 |
170 |
|
|
1-1/2" |
38 |
190 |
156 |
114.5 |
73 |
21 |
1.6 |
4-22 |
111 |
200 |
|
|
2" |
51 |
216 |
165 |
127 |
92 |
23 |
1.6 |
4-22 |
120 |
200 |
|
|
2-1/2" |
64 |
241 |
190 |
149 |
105 |
26 |
1.6 |
8-19 |
153 |
300 |
|
|
3" |
76 |
283 |
210 |
168.5 |
127 |
29 |
1.6 |
8-22 |
163 |
300 |
|
|
4" |
102 |
305 |
254 |
200 |
157 |
32 |
1.6 |
8-22 |
182 |
400 |
|
|
5" |
127 |
381 |
279 |
235 |
186 |
35 |
1.6 |
8-22 |
260 |
500 |
|
|
6" |
152 |
403 |
318 |
270 |
216 |
37 |
1.6 |
12-22 |
280 |
800 |
|
|
8" |
203 |
502 |
381 |
330 |
270 |
42 |
1.6 |
12-25 |
- |
1100 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
