二片式內螺紋球閥是一種常用的流體控制閥門，主要用于管道中流體的開啟和關閉。它由球體、閥體、手輪或電動機驅動裝置等部件組成。
產品信息： |
|
| 產品名稱： | 二片式內螺紋球閥 |
| 產品型號： | B50 |
| 產品壓力： | 1.6MPA~4.0MPA |
| 產品材質： | 304 316 |
| 產品口徑： | DN15~DN100 |
| 產品溫度： | -40~200℃ |
美國米勒內螺紋球閥是以不銹鋼為材質，二片閥體和球芯組裝而成的一款內螺紋球閥。兩片式不銹鋼絲扣球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
二片式內螺紋球閥是一種常用的流體控制閥門，主要用于管道中流體的開啟和關閉。它由球體、閥體、手輪或電動機驅動裝置等部件組成。
二片式內螺紋球閥參數
| 公稱通徑：DN8-DN100(1/4"-4") | 閥體材質：WCB / CF8 / CF8M |
| 公稱壓力：1.6Mpa-4.0Mpa | 閥座材質：聚四氟乙烯PTFE |
| 適用溫度：-40~200℃ | 球體材質：CF8 / CF8M |
| 適用介質：水、油、氣 | 閥桿材質：SUS304 / SUS316 |
| 螺紋標準：ASME B1.20.1 | 填料材質：聚四氟乙烯PTFE |
| BS21 | 設計標準：ASME B16.34 |
| DIN 2999/259 | 壁厚標準：ASME B16.34 |
| ISO228/1 | 檢測標準：MSS SP-110 / EN 12266 |
| JIS B0203 | 連接方式：絲扣螺紋 |
二片式內螺紋球閥的主要特點包括：
二片式內螺紋球閥是一種球閥，其設計有兩個單獨的部件，它們通過螺紋連接在一起形成閥體。兩件可輕松拆卸進行維護或修理，使此類球閥方便且易于維護。
-
維修方便：閥體采用兩片式設計，兩片拆裝方便，維修方便。
-
耐用性：通常由不銹鋼或青銅等耐磨損和耐腐蝕的優質材料制成，可確保持久的性能。
-
多功能性：有多種尺寸和配置可供選擇，包括兩通和三通設計，使其適用于廣泛的應用。
-
使用方便：二片式內螺紋球閥的簡單設計使其易于操作和維護，并且可以很容易地集成到現有系統中。
綜上所述，二片式內螺紋球閥是一種為便于維護和維修而設計的球閥，有多種尺寸和配置可供選擇，以滿足不同應用的特定要求。
二片式內螺紋球閥的結構特點包括：
-
兩件式設計：閥體由兩個單獨的部件組成，通過螺紋連接在一起，便于拆卸和維護。
-
球和閥桿：球和閥桿通常由耐磨損和耐腐蝕的優質材料制成，例如不銹鋼或青銅。球在閥體內旋轉以控制流體的流動。
-
密封件：二片式內螺紋球閥通常具有密封件，例如 O 形圈或墊圈，旨在防止泄漏并確保緊密密封。
-
手柄：手柄用于操作閥門，通常附在閥桿上。
-
連接：二片式內螺紋球閥有多種連接形式，包括螺紋、法蘭和承插焊連接，以滿足不同應用的特定要求。
綜上所述，二片式內螺紋球閥的結構特點包括便于維護的兩片式設計、用于流量控制的球體和閥桿、用于防止泄漏的密封件、用于操作的手柄以及多種連接選項滿足不同應用的需求。

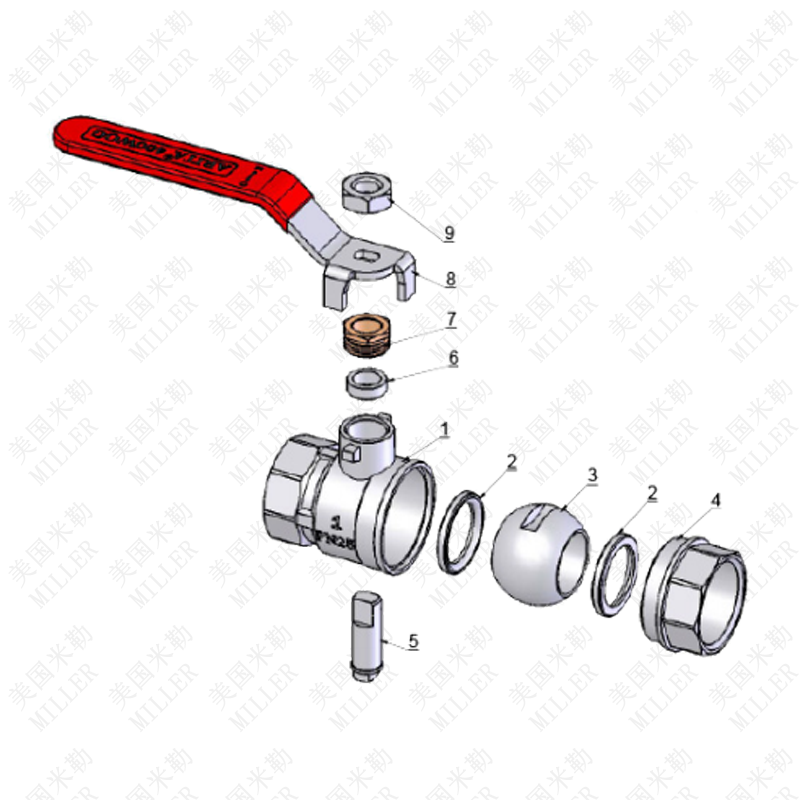

二片式內螺紋球閥零部件
|
No |
DESCRIPTION |
QTY. |
MATERIAL |
|
1 |
Body |
1 |
Nickel Plated Brass |
|
2 |
Ball Seat |
2 |
PTFE |
|
3 |
Ball |
1 |
Chrome Plated Brass |
|
4 |
Bonnet |
1 |
Nickel Plated Brass |
|
5 |
Stem |
1 |
Brass |
|
6 |
Packing Gland |
1 |
PTFE |
|
7 |
Packing Nut |
1 |
Brass |
|
8 |
Handle |
1 |
Chrome Plated Steel |
|
9 |
Nut |
1 |
Chrome Plated Steel |

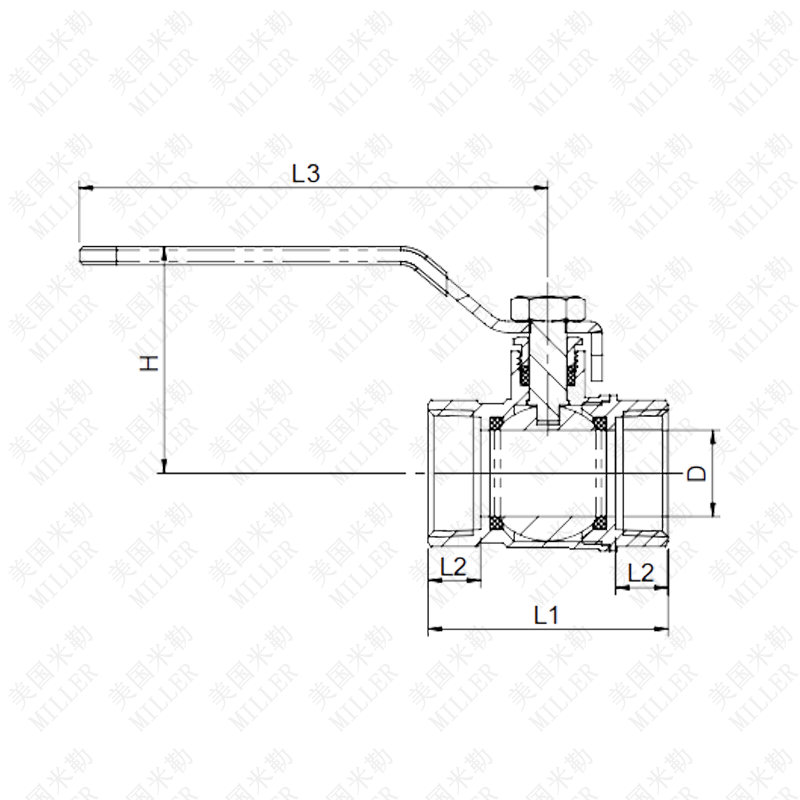

二片式內螺紋球閥連接尺寸
|
Size |
D |
L1 |
L2 |
L3 |
H |
Weight(Kg) |
|
|
DN |
Inch |
||||||
|
8 |
1/4 |
9 |
38 |
9 |
89 |
39.7 |
0.125 |
|
10 |
3/8 |
10 |
43 |
10 |
89 |
40.7 |
0.128 |
|
15 |
1/2 |
13.5 |
48 |
12 |
98.5 |
47.8 |
0.162 |
|
20 |
3/4 |
18 |
58 |
14.5 |
98.5 |
50.5 |
0.248 |
|
25 |
1 |
23 |
64 |
14 |
125 |
60.5 |
0.380 |
|
32 |
1-1/4 |
30 |
73 |
14.5 |
125 |
65 |
0.492 |
|
40 |
1-1/2 |
37 |
83 |
15 |
140 |
80.5 |
0.785 |
|
50 |
2 |
47 |
99 |
17.5 |
140 |
92 |
1.22 |
|
65 |
2-1/2 |
59 |
125 |
23 |
236 |
115.5 |
2.56 |
|
80 |
3 |
69 |
153 |
29 |
283 |
124 |
3.96 |
|
100 |
4 |
84 |
171 |
29.5 |
283 |
135·5 |
5.56 |
