靜音止回閥是一種用于防止流體逆流的閥門。此外，這種閥門有助于防止水錘及其相關影響。水錘是一種高壓沖擊波，當流體流動因閥盤或泵的關閉而突然停止時產生
產品信息： |
|
| 產品名稱： | 靜音止回閥 |
| 產品型號： | MILLER |
| 產品壓力： | 1.0MPa～1.6MPa |
| 產品材質： | 球墨鑄鐵、鑄鋼、不銹鋼 |
| 產品口徑： | DN40～DN600 |
| 產品溫度： | -29ºC～+80ºC |
靜音止回閥是一種用于防止流體逆流的閥門。此外，這種閥門有助于防止水錘及其相關影響。水錘是一種高壓沖擊波，當流體流動因閥盤或泵的關閉而突然停止時產生。水錘是危險的，因為它會對管道系統造成高應力，從而可能導致管道系統的結構損壞。
靜音止回閥規格參數
結構形式：彈簧式
連接方式：法蘭、對夾
適用介質：水、污水、熱水管網
流量系數：0.6-1.0
結構形式：單片式、雙片式、彈簧式等
靜音止回閥工作原理
靜音止回閥根據壓差原理工作。在這種情況下，如果上游壓力大于下游壓力，閥門打開。當下游壓力大于上游壓力時，閥門關閉。因此，為了打開無聲止回閥，吸入壓力足夠高以提供壓力能量。流動流體的壓力能提供壓縮氣門彈簧的力。壓縮氣門彈簧迫使氣門盤打開，允許流體流動。當閥門打開且壓力保持較高時，流體繼續流動。當壓力降低時，氣門彈簧利用其勢能恢復其長度。在這種情況下，它迫使閥瓣關閉。對于靜音止回閥，吸入壓力開始降低后，流體流動立即開始關閉。因此，閥門開始緩慢關閉，這有助于消除水錘問題。
靜音止回閥不像升降式止回閥那樣靠重力關閉。閥門的開啟取決于泵的吸入壓力水平，而閥門的關閉取決于壓縮強度和與壓縮彈簧相關的勢能。因此，靜音止回閥可以垂直或水平安裝，因為任何方向都不會影響其工作原理。閥門的開啟取決于泵的吸入壓力水平，而閥門的關閉取決于壓縮強度和與壓縮彈簧相關的勢能。
因此，靜音止回閥可以垂直或水平安裝，因為任何方向都不會影響其工作原理。閥門的開啟取決于泵的吸入壓力水平，而閥門的關閉取決于壓縮強度和與壓縮彈簧相關的勢能。因此，靜音止回閥可以垂直或水平安裝，因為任何方向都不會影響其工作原理。
靜音止回閥用于要求減小水錘噪音和震動的場合，例如：
-
自來水管道系統：靜音止回閥可以防止水錘現象產生，減小水錘噪音和震動，提高自來水管道系統的安全穩定性。
-
工業用水系統：工業生產中的用水系統經常需要使用靜音止回閥，以確保水流暢通，防止管道和設備因水錘而受損。
-
熱力管道系統：靜音止回閥可以防止熱力管道系統中的水錘現象，保護管道和設備的安全運行。
-
醫療設備：在醫療設備中，靜音止回閥可以減少噪音和震動，確保醫療設備的正常運行。
-
消防系統：靜音止回閥可以用于消防系統中，確保消防設備的安全穩定運行。
總之，靜音止回閥適用于要求減小水錘噪音和震動的各種管道系統和設備中。

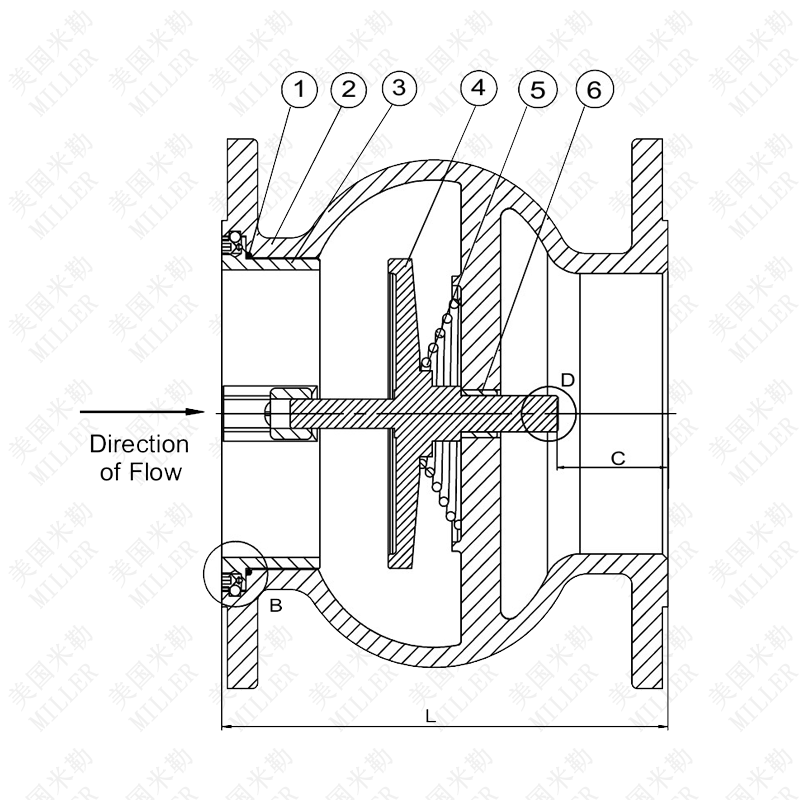

| 1. | O-ring | EPDM rubber |
| 2. | Body | Ductile iron GJS-500-7 (GGG-50) |
| 3. | Seat | Stainless steel 1.4308 |
| 4. | Disc | Stainless steel 1.4308 |
| 5. | Spring | Stainless steel 1.4301 |
| 6. | Bush | Stainless steel 316 |
| 7. | Bolt | Stainless steel A2 |
| 8. | Retainer ball | Stainless steel 304 |
| 9. | Bolt | Stainless steel A4 |
靜音止回閥是一種特殊類型的止回閥，具有減少水錘噪音和震動的功能，通常用于水力輸送系統中。

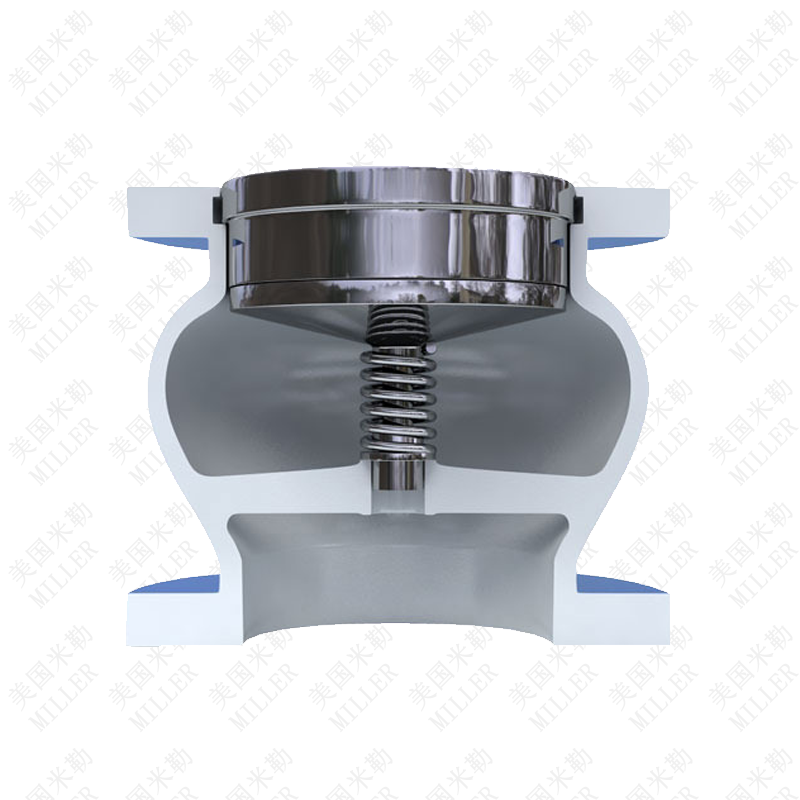

其結構特點如下：
-
彈性機構：靜音止回閥采用特殊的彈性機構，可以防止介質反向流動，減小水錘噪音和震動。
-
閥瓣：閥瓣是閥門的關鍵部件，靜音止回閥的閥瓣采用球體或錐體形式，可以實現閥門快速關閉，減小反向流動時的水錘噪音和震動。
-
密封結構：靜音止回閥的密封結構通常采用彈性材料，如橡膠或聚氨酯等，可以實現良好的密封效果，防止介質反向流動。
-
聲學隔離結構：為了減小水錘噪音和震動，靜音止回閥采用聲學隔離結構，如多層橡膠隔離墊等，可以有效地減小噪音和震動。
-
泄壓結構：靜音止回閥還配備了泄壓結構，可以實現壓力平衡和泄壓，保護管道和設備的安全運行。
總之，靜音止回閥具有彈性機構、閥瓣、密封結構、聲學隔離結構和泄壓結構等特點，可以有效地減小水錘噪音和震動，保護管道和設備的安全運行。
