一文看懂！氣動單座調節閥 VS 氣動套筒調節閥，區別在哪？
在工業自動化流體控制領域，氣動調節閥憑借高效、穩定的特性成為管道系統的 “核心樞紐”。其中，氣動單座調節閥與氣動套筒調節閥是應用最廣泛的兩大類型。但面對不同工況需求，如何選擇合適的閥門？本文將從結構設計、性能表現、適用場景等多維度展開對比，為您揭開二者的差異。
一、結構設計：單座精密 VS 套筒靈活

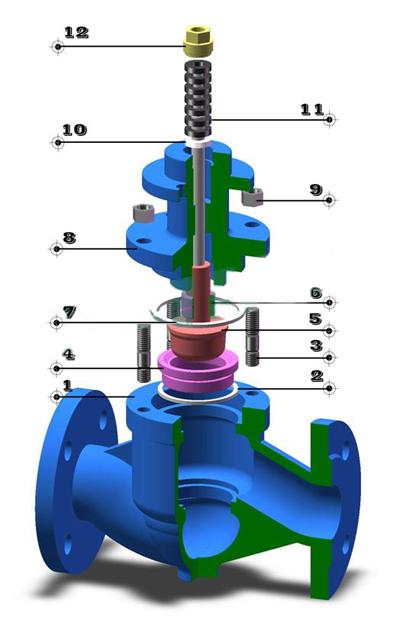

氣動單座調節閥
氣動單座調節閥結構簡潔，由一個閥芯與閥座組成，密封面經過高精度研磨，如同精密的 “瓶蓋與瓶口”，能實現極佳的密封效果。但單側受力設計使其在高壓差下，流體對閥芯產生較大的不平衡力，如同單肩負重，易導致閥芯位移偏差，因此需搭配大推力執行機構或特殊平衡結構。
氣動套筒調節閥
氣動套筒調節閥采用 “閥芯 + 套筒” 的復合結構，套筒如同閥芯的 “穩定軌道”，通過內部窗口形狀的變化調節流量。套筒不僅能有效導向閥芯，還能分散流體壓力，減少不平衡力。這種設計讓閥芯在復雜工況下仍能保持穩定運行，同時更換不同窗口形狀的套筒，即可切換等百分比、線性等多種流量特性，如同為閥門 “更換不同功能的濾鏡”。
二、性能差異：密封性優先 VS 適應性為王
密封性與泄漏量
氣動單座調節閥的單一密封面設計使其在關閉狀態下近乎 “滴水不漏”，適用于要求嚴格截?cái)嗟膱鼍埃缰扑帍S無菌車間的蒸汽管道、精細化工的反應釜進料控制，能防止介質串流污染。而氣動套筒調節閥雖密封性能良好，但因結構特性，泄漏量略高于單座閥，更適合對流量調節精度要求高而非絕對密封的工況。
流通能力與壓力降
氣動套筒調節閥憑借套筒的特殊結構，擁有更大的流通面積，如同拓寬了流體的 “高速公路”，在大流量、高壓差工況下（如石油煉化的減壓蒸餾裝置、火力發電廠主蒸汽管道），仍能保持穩定的流量控制，且壓力損失小。相比之下，氣動單座調節閥的流通能力受限，在高壓差時需謹慎選型，否則易出現 “小馬拉大車” 的情況，影響調節效果。
調節精度與穩定性
氣動套筒調節閥通過精確的套筒窗口設計和平衡結構，能實現 ±0.5% 的高精度調節，配合智能反饋系統，可快速響應工況變化，如同 “精準的指揮家”，在污水處理廠曝氣系統、化工連續反應過程中，確保參數穩定。氣動單座調節閥雖調節精度也較高，但在高壓差、高流速下，受不平衡力影響，穩定性稍遜一籌。
三、適用場景：專精領域 VS 全能選手
對比維度 | 氣動單座調節閥 | 氣動套筒調節閥 |
典型應用 | 精細化工原料配比、小型制冷設備、制藥蒸汽管道 | 石油煉化、電力系統、大型污水處理廠 |
工況特點 | 低壓差、小口徑、小流量、高密封性要求 | 高壓差、大流量、強沖刷、高精度調節需求 |
特殊優勢 | 防止介質污染、嚴格截?cái)嘟橘|(zhì) | 靈活切換流量特性、適應復雜工況 |
在精細化工行業，生產高附加值醫藥中間體時，氣動單座調節閥憑借卓越密封性，確保原料精確配比，助力產品優等品率提升 10%；而在石油煉化減壓蒸餾裝置中，氣動套筒調節閥以強大的流通能力和壓力平衡設計，使輕質油收率提高 8%，顯著降低設備維護成本。
四、選型建議：按需匹配，事半功倍
選擇氣動調節閥時，需綜合考量工況參數與成本預算：
若密封性為首要需求：如食品飲料、制藥行業的潔凈管道，優先選擇氣動單座調節閥；
若面臨高壓差、大流量工況：如能源化工、市政工程領域，氣動套筒調節閥更具優勢；
成本敏感場景：氣動單座調節閥結構簡單，初期采購與維護成本較低；而氣動套筒調節閥雖價格較高，但長期運行穩定性帶來的綜合效益更顯著。
無論是追求極致密封的 “精密守護者”，還是適應復雜工況的 “調節大師”，氣動單座調節閥與氣動套筒調節閥都在各自領域發揮關鍵作用。通過深入了解二者差異，您可以精準匹配需求，為工業流體控制 “選對好幫手”。若您對具體選型仍有疑問，歡迎聯系我們的技術團隊獲取專業建議！
