產品信息： |
|
| 產品名稱： | 一體式高溫球閥 |
| 產品型號： | B50 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | QT450 WCB 304 316 |
| 產品口徑： | DN50~DN200 |
| 產品溫度： | -40~350℃ |
美國米勒B50系列高溫球閥使用國際先進技術，一體式閥體減少泄露點。高溫球閥結構，連接尺寸符合球閥之國家標準，其特點為啟閉快，無流阻；閥內的密封圈具有高強度、高耐磨、回彈性強等優點，故密封可靠，使用壽命長，大量用于石油、化工等行業,蒸汽等管道作介質流動啟閉器；為了防止因介質流速較快而導致密封面損壞，故要求在使用中將閥門全開或全關，不允許將閥門部份開啟。
一體式高溫球閥是一種高溫且整體結構的球閥，它的主要特點是耐高溫。帶有一體式結構的特點使得它更適合用于高溫環境中。
一體式高溫球閥的優點是：耐高溫性能好，結構簡單，密封性能好，使用壽命長，防止漏氣，防止污染等特點。適用于高溫環境中。通常采用高溫防腐材質，確保在高溫條件下使用壽命。
一體式高溫球閥參數
|
公稱通徑：DN15-DN200 |
閥體材質：球墨鑄鐵、碳鋼、不銹鋼 |
|
公稱壓力：1.0Mpa-6.4Mpa |
密封材質：PTFE/PPL/PEK/硬密封 |
|
適用溫度：-20℃~350℃ |
球體材質：不銹鋼304 |
|
適用介質：水、導熱油、蒸汽、氣體 |
閥桿材質：不銹鋼304 |
一體式高溫球閥是一種閥門產品，其結構特點如下：
-
一體式結構：該球閥采用一體式結構，整體性好，能夠承受高溫、高壓和腐蝕性介質的作用，且使用壽命較長。
-
高溫材料：球閥的主體材料采用高溫材料，如高溫合金等，能夠在高溫環境下保持穩定的性能。
-
雙向密封：球閥的密封結構采用雙向密封設計，能夠有效地防止介質泄漏，保證管道的安全運行。
-
快速開關：球閥的操作桿采用手動或電動操作，能夠快速地實現開關。
-
耐腐蝕：球閥表面采用特殊的防腐涂層或噴涂處理，能夠有效地抵抗腐蝕介質的侵蝕。
-
緊湊型結構：球閥的結構緊湊，重量輕，占用空間小，適用于各種場合的安裝和使用。
總之，一體式高溫球閥結構特點突出，具有防漏、耐高溫、耐腐蝕、易操作等優點，廣泛應用于石油、化工、冶金、電力等行業中。

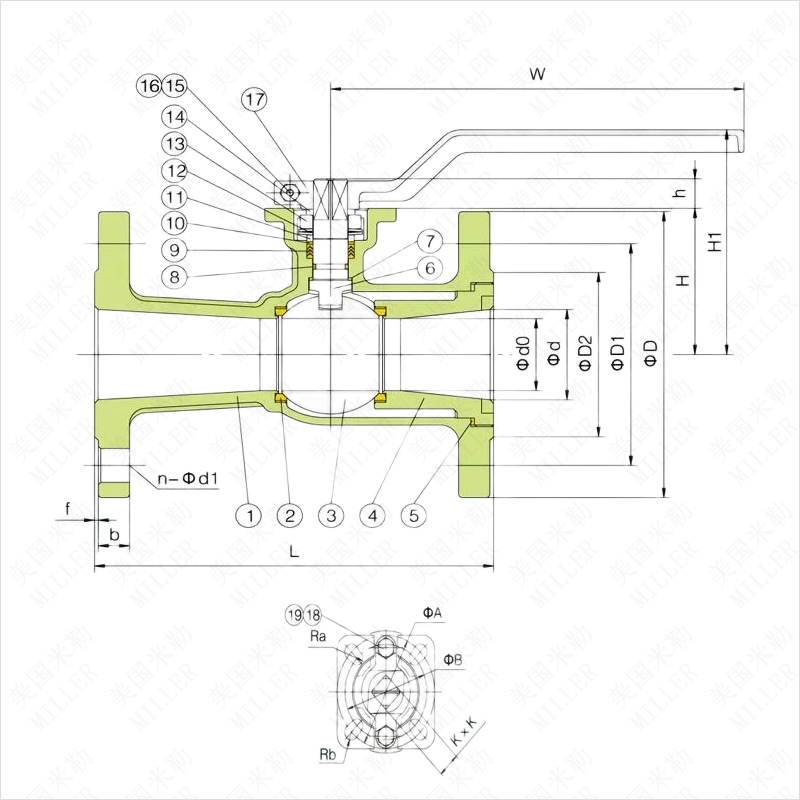

一體式高溫球閥連接尺寸
|
NO. |
PARTS |
MATERIALS |
||
|
1 |
BODY |
WCB |
CF8 |
CF8M |
|
2 |
SEAT |
PTFE |
||
|
3 |
BALL |
CF8 |
CF8 |
CF8M |
|
4 |
BONNET |
WCB |
CF8 |
CF8M |
|
5 |
GASKET |
PTFE |
||
|
6 |
STEM |
304 |
304 |
316 |
|
7 |
STEM WASHER |
PTFE+25%GF |
||
|
8 |
O-RING |
FPM |
||
|
9 |
PACKING |
PTFE |
||
|
10 |
WEAR WASHER |
PTFE+25%GF |
||
|
11 |
GLAND |
304 |
||
|
12 |
DISC SPRING |
304 |
||
|
13 |
GLAND FLANGE |
CF8 |
||
|
14 |
STOPPER |
304 |
||
|
15 |
HEX SOCKET BOLT |
304 |
||
|
16 |
NUT |
304 |
||
|
17 |
HANDLE |
304+PVC |
||
|
18 |
BOLT |
304 |
||
|
19 |
NUT |
304 |
||
一體式高溫球閥應用
一體式高溫球閥是一種能夠耐受高溫和高壓的球閥類型，它在許多工業領域中有廣泛的應用，主要應用于以下幾個方面：
-
石油化工：一體式高溫球閥主要應用于石油化工行業的各種設備中，如煉油裝置、化工工藝管道等，用于控制各種高溫、高壓、腐蝕性介質的流量、壓力和溫度，確保生產過程的穩定性和安全性。
-
天然氣：一體式高溫球閥也被廣泛應用于天然氣輸送和儲存設備中，如天然氣管道、儲氣罐等，用于控制天然氣的流量和壓力，確保天然氣的安全輸送和儲存。
-
鋼鐵冶金：一體式高溫球閥在鋼鐵冶金行業中也有廣泛應用，主要用于高爐、轉爐、連鑄機、軋機等設備中，用于控制高溫、高壓、腐蝕性介質的流量和壓力，以保證生產的穩定性和安全性。
-
發電：一體式高溫球閥也被應用于各種發電設備中，如火力發電、核電站等，用于控制介質的流量和壓力，確保電力設備的正常運行和生產。
-
其他工業領域：除上述行業外，一體式高溫球閥還被應用于許多其他工業領域，如造紙、食品、制藥等，用于控制各種介質的流量、壓力和溫度，以確保生產過程的穩定性和安全性。
總之，一體式高溫球閥是一種廣泛應用于各種高溫、高壓和腐蝕性介質的控制系統中的球閥類型，主要應用于石油化工、天然氣、鋼鐵冶金、發電和其他工業領域，以確保生產過程的穩定性和安全性。
|
型號 |
公稱通徑 |
L |
D |
D1 |
D2 |
H1 |
W |
|
B50N4APN16 |
15 |
115 |
95 |
65 |
45 |
105 |
150 |
|
20 |
130 |
105 |
75 |
55 |
110 |
150 |
|
|
25 |
140 |
115 |
85 |
65 |
120 |
160 |
|
|
32 |
165 |
135 |
100 |
78 |
145 |
160 |
|
|
40 |
180 |
145 |
110 |
85 |
155 |
250 |
|
|
50 |
200 |
160 |
125 |
100 |
175 |
300 |
|
|
65 |
220 |
180 |
145 |
120 |
195 |
300 |
|
|
80 |
250 |
195 |
160 |
135 |
225 |
320 |
|
|
100 |
280 |
215 |
180 |
155 |
255 |
320 |
|
|
125 |
320 |
245 |
21 |
185 |
285 |
400 |
|
|
150 |
360 |
280 |
240 |
210 |
295 |
400 |
|
|
200 |
400 |
335 |
295 |
265 |
330 |
450 |
|
|
B50N4APN25 |
40 |
180 |
145 |
110 |
85 |
155 |
250 |
|
50 |
200 |
160 |
125 |
100 |
175 |
300 |
|
|
65 |
220 |
180 |
145 |
120 |
195 |
300 |
|
|
80 |
250 |
195 |
160 |
135 |
225 |
320 |
|
|
100 |
280 |
230 |
190 |
160 |
255 |
320 |
|
|
125 |
320 |
270 |
220 |
188 |
285 |
400 |
|
|
150 |
360 |
300 |
250 |
218 |
295 |
400 |
|
|
200 |
400 |
360 |
310 |
278 |
33 |
450 |
一體式高溫球閥在高溫環境下有哪些特點和優勢？
一體式高溫球閥是專為高溫環境設計的閥門，具有以下特點和優勢：
-
耐高溫能力強： 采用特殊的高溫材料和結構設計，能夠長時間在高溫條件下工作，保持穩定的性能。
-
結構簡單緊湊： 一體式設計使其結構緊湊，部件少，安裝和維護更加方便。
-
密封性能優異： 高溫球閥采用高溫密封材料或金屬密封，能夠有效防止介質泄漏，保證系統的安全性。
-
操作輕便靈活： 操作機構通常采用手柄、齒輪、電動或氣動執行機構，操作簡便、靈活，適應不同的控制需求。
-
長期穩定運行： 經過特殊設計和材料選用，能夠長期穩定運行，減少停機維護頻率，提高設備的可靠性和持久性。
-
適應多種介質： 不僅能夠適應高溫條件，還能處理各種介質，包括蒸汽、熱油等高溫流體。
總之，一體式高溫球閥通過其耐高溫、優異的密封性能、操作靈活和長期穩定運行等特點，成為在高溫工業領域中廣泛應用的關鍵閥門之一。
