先導式防爆電磁閥是防爆線圈外殼具有承受氣體爆炸壓力的隔爆作用，以及對氣體爆炸能量傳遞具有阻止作用，安全性能高
產品信息： |
|
| 產品名稱： | 先導式防爆電磁閥 |
| 產品型號： | |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~550℃ |
美國米勒先導式防爆電磁閥是防爆線圈外殼具有承受氣體爆炸壓力的隔爆作用，以及對氣體爆炸能量傳遞具有阻止作用，安全性能高。防爆型電磁閥常用于傳輸易燃易爆介質或?qū)Ｓ糜诒ㄐ晕ｋU(xiǎn)場所的工況和環境下，不同的環境和流體應選擇不同防爆等級的電磁閥。
先導式防爆電磁閥參數
工作原理：分步直動式；先導活塞式
閥體材質：不銹鋼304/316/316L
適用介質：腐蝕介質等
密封材質：超強聚四氟乙烯PTFE；金屬合金
連接方式：法蘭，螺紋，焊接
環境溫度：-10℃~50℃
電源電壓：AC220V；DC24V AC380V
安裝方式：水平安裝，線圈垂直向上
防護等級：IP65；隔爆型；CT5 IP65
功能：通電閥開，斷電閥關(常閉)；通電閥關，斷電閥開(常開)
備注信息：防爆型防爆等級為Ex dⅡ CT5 Gb
先導式防爆電磁閥應用
先導式防爆電磁閥是一種特殊的防爆電磁閥，主要應用于易燃易爆場合。該類電磁閥具有防爆功能，能夠在發生爆炸時及時關閉閥門，以防止爆炸波及周圍環境。
先導式防爆電磁閥主要應用于石油、化工、航空、軍工等危險場所，也可以用于防爆容器的控制、防爆管道的控制等。先導式防爆電磁閥的使用可以有效防止事故的發生，保障人身安全和設備安全。
先導式防爆電磁閥通常具有以下結構特點：
-
防爆功能：具有防爆功能，能夠在發生爆炸時及時關閉閥門，以防止爆炸波及周圍環境。
-
觸發裝置：先導式防爆電磁閥通常配有觸發裝置，能夠在發生爆炸時及時觸發關閉閥門。
-
防爆設計：先導式防爆電磁閥通常采用防爆設計，具有良好的防爆性能。
-
連接方式：可以采用直接連接或間接連接方式，方便安裝和使用。
-
控制系統：先導式防爆電磁閥通常配有控制系統，可以實現遠程控制和監控。
這些結構特點使得先導式防爆電磁閥在易燃易爆場合具有很高的安全性。

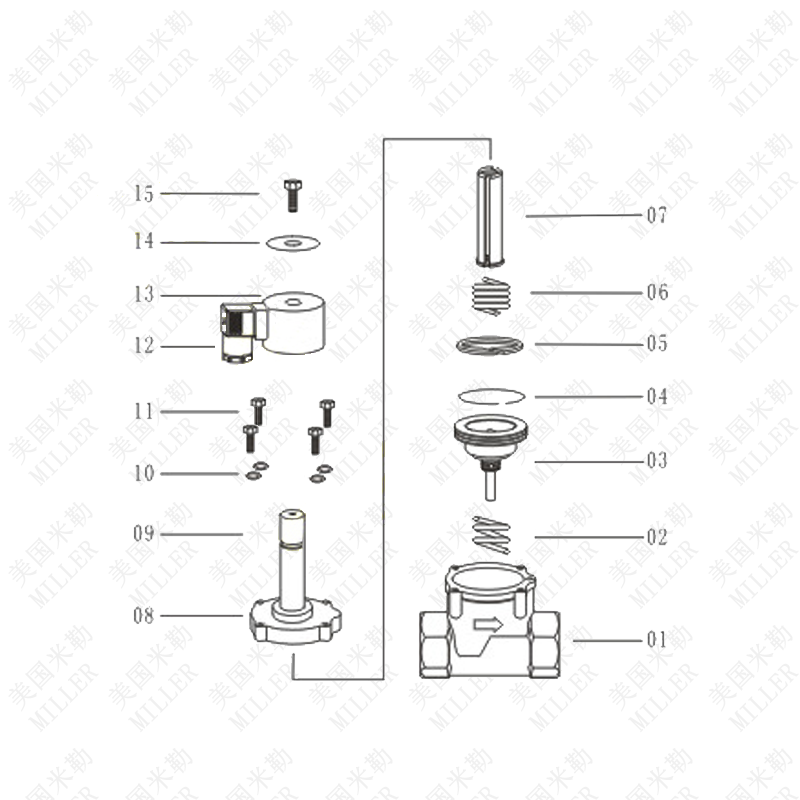

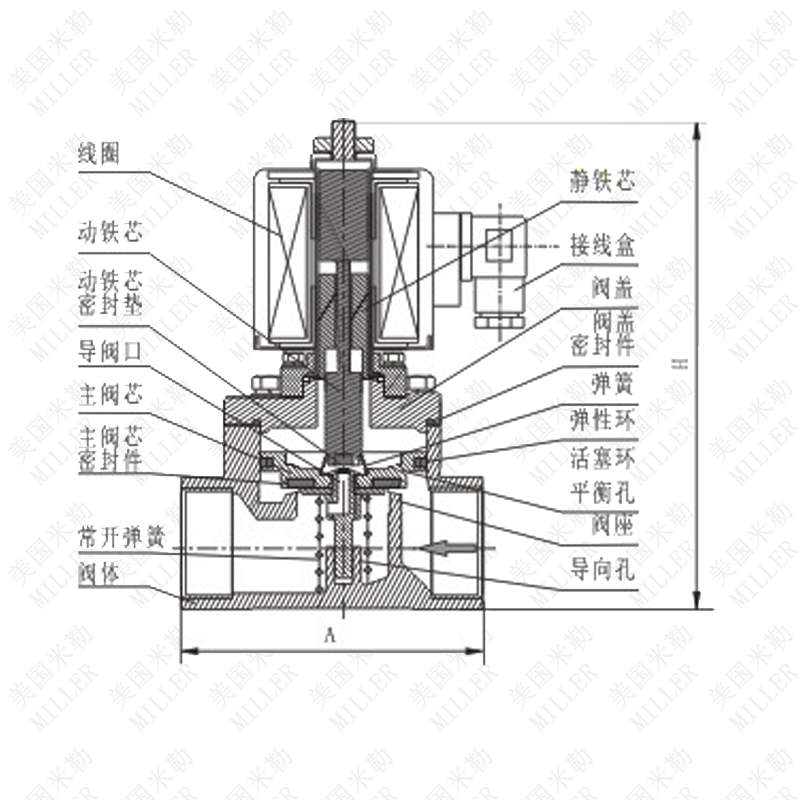

先導式防爆電磁閥結構圖
先導式防爆電磁閥的附件包括：
-
觸發裝置：用于監測爆炸波并啟動閥門關閉的裝置。
-
控制系統：用于控制閥門的開啟和關閉。
-
防爆認證：防爆電磁閥需要通過專業的防爆認證機構進行防爆認證，以確保它能夠在易燃易爆環境中正常工作。
-
接線端子：用于連接控制系統和電源。
-
接口連接件：用于連接防爆電磁閥和其他管路設備。
附件的選擇和使用對于先導式防爆電磁閥的性能和安全性至關重要。使用者應該選擇符合要求的附件，并嚴格遵守安裝和使用說明，以確保先導式防爆電磁閥的正常工作。

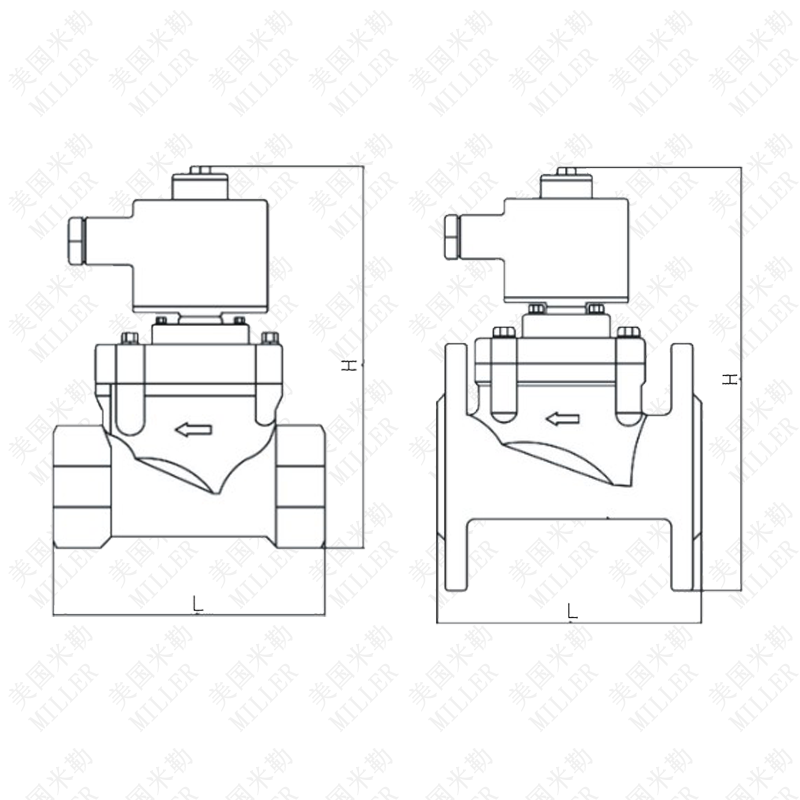

先導式防爆電磁閥連接尺寸
|
型號規格 |
螺紋連接 |
法蘭連接 |
||||||
|
接口G（“） |
L |
H(普通） |
L |
H |
ΦD |
ΦD1 |
n-d |
|
|
1 |
1/8 |
39 |
95 |
|||||
|
2 |
1/8、1/4 |
39 |
95 |
|||||
|
3 |
1/8、1/4 |
39 |
95 |
|||||
|
4 |
1/4 |
39 |
95 |
|||||
|
5 |
1/4 |
43 |
115 |
|||||
|
6 |
1/4 |
43 |
115 |
|||||
|
7 |
1/4 |
43 |
115 |
|||||
|
8 |
1/4 |
43 |
115 |
|||||
|
10 |
3/8 |
72 |
149 |
|||||
|
15 |
1/2 |
72 |
149 |
98 |
178 |
94 |
65 |
4-14 |
|
20 |
3/4 |
85 |
186 |
110 |
205 |
103 |
75 |
4-14 |
|
25 |
1 |
97 |
186 |
118 |
217 |
115 |
85 |
4-14 |
|
32 |
11/4 |
117 |
196 |
145 |
238 |
135 |
100 |
4-18 |
|
40 |
11/2 |
128 |
207 |
155 |
253 |
145 |
110 |
4-18 |
|
50 |
2 |
149 |
222 |
173 |
265 |
160 |
125 |
4-18 |
|
65 |
216 |
323 |
180 |
145 |
4-18 |
|||
|
80 |
228 |
347 |
195 |
160 |
8-18 |
|||
|
100 |
278 |
383 |
215 |
180 |
8-18 |
|||
