產品信息： |
|
| 產品名稱： | 不銹鋼法蘭球閥 |
| 產品型號： | B50F |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN200 |
| 產品溫度： | -40~425℃ |
美國米勒B50F系列不銹鋼法蘭球閥也叫浮動式法蘭球閥，球體是浮動的，在介質壓力作用下，球體產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。在各種閥門中，球閥的流動阻力較小，球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。閥座密封有軟密封和硬密封可選。
不銹鋼法蘭球閥是一種常見的閥門產品，其主要結構由閥體、球體、閥座、閥桿、法蘭等部分組成。不銹鋼材質的球閥在一定程度上可以提高閥門的耐腐蝕性和耐高溫性能，因此廣泛應用于化工、石油、天然氣、水處理等領域。
不銹鋼法蘭球閥的主要特點如下：
-
耐腐蝕性：不銹鋼材質具有良好的耐腐蝕性能，可以在各種介質中使用。
-
耐高溫性：不銹鋼材質具有較好的耐高溫性能，可以在高溫環境下使用。
-
密封性好：球閥采用球體與閥座的配合方式，可以實現較好的密封效果，避免介質泄漏。
-
操作方便：球閥操作簡單方便，開啟和關閉快捷，對于流量的調節也相對容易。
-
維護方便：球閥結構簡單，維護和維修相對容易。
總之，不銹鋼法蘭球閥是一種廣泛應用的閥門產品，具有良好的耐腐蝕性、耐高溫性、密封性好、操作方便等特點，可以滿足各種介質的流量控制需求。
不銹鋼法蘭球閥參數
|
公稱壓力：1.6Mpa / 2.5Mpa /4.0Mpa / 6.4Mpa |
球芯材質：不銹鋼 |
|
適用介質：水 / 油品 / 氣體 |
閥座材質：PTFE四氟乙烯 / PPL / 硬密封 |
|
設計原理：唇式密封技術 |
防火標準：API 6FA；API 607；JB/T 6899 |
|
設計制造：GB/T 12237；ASME B16.34；API608 |
結構長度：GB/T 12221；ASME B16.10；API 6D |
|
法蘭標準：GB/T 9113；ASME B16.10 |
檢驗試驗：GB/T 19672；API 598 |

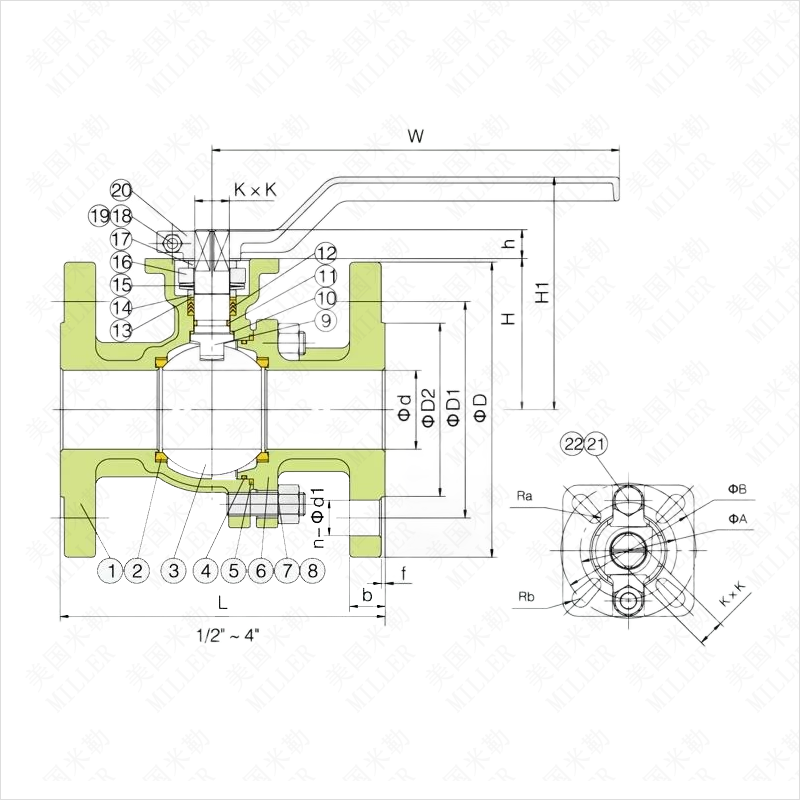

不銹鋼法蘭球閥零部件
|
NO. |
PARTS |
MATERIALS |
||
|
1 |
BODY |
1.0619 |
1.4308 |
1.4408 |
|
2 |
SEAT |
PTFE |
||
|
3 |
BALL |
1.4308 |
1.4308 |
1.4408 |
|
4 |
O-RING |
FPM |
||
|
5 |
GASKET |
PTFE |
||
|
6 |
BONNET |
1.0619 |
1.4308 |
1.4408 |
|
7 |
BOLT |
304 |
||
|
8 |
NUT |
304 |
||
|
9 |
STEM |
304 |
304 |
316 |
|
10 |
STEM WASHER |
PTFE+25%GF |
||
|
11 |
O-RING |
FPM |
||
|
12 |
PACKING |
PTFE |
||
|
13 |
WEAR WASHER |
PTFE+25%GF |
||
|
14 |
GLAND |
304 |
||
|
15 |
DISC SPRING |
304 |
||
|
16 |
GLAND FLANGE |
304 |
||
|
17 |
STOPPER |
304 |
||
|
18 |
HEX SOCKET BOLT |
304 |
||
|
19 |
NUT |
304 |
||
|
20 |
HANDLE |
WCB/CF8 |
||
|
21 |
BOLT |
304 |
||
|
22 |
NUT |
304 |
||
不銹鋼法蘭球閥連接尺寸
|
ize |
LBS |
d |
L |
D2 |
D1 |
D |
H1 |
H |
W |
f |
b |
kxk |
ø B |
Rb |
n |
Ød1 |
|
1/2" |
150 |
15 |
108 |
34.5 |
60.3 |
90 |
78 |
34 |
148 |
2 |
11.2 |
11 |
42 |
4 |
4 |
16 |
|
3/4" |
150 |
20 |
117 |
42.9 |
69.9 |
100 |
80 |
35 |
148 |
2 |
11.2 |
11 |
42 |
4 |
4 |
16 |
|
1" |
150 |
25 |
127 |
50.8 |
79.4 |
110 |
88 |
45 |
148 |
2 |
12 |
11 |
42 |
4 |
4 |
16 |
|
1-1/4" |
150 |
32 |
140 |
63.5 |
88.9 |
115 |
100 |
50 |
170 |
2 |
12.7 |
14 |
50 |
5 |
4 |
16 |
|
1-1/2" |
150 |
38 |
165 |
73 |
98.4 |
125 |
122 |
60 |
230 |
2 |
14.3 |
17 |
70 |
6 |
4 |
16 |
|
2" |
150 |
50 |
178 |
92.1 |
120.7 |
150 |
130 |
68 |
230 |
2 |
15.9 |
17 |
70 |
6 |
4 |
19 |
|
2-1/2" |
150 |
65 |
190 |
104.8 |
139.7 |
180 |
148 |
86 |
230 |
2 |
17.5 |
17 |
70 |
6 |
4 |
19 |
|
3" |
150 |
78 |
203 |
127 |
152.4 |
190 |
167 |
96 |
310 |
2 |
19.1 |
22 |
102 |
8 |
4 |
19 |
|
4" |
150 |
100 |
229 |
157.2 |
190.5 |
230 |
188 |
117 |
310 |
2 |
23.9 |
22 |
102 |
8 |
8 |
19 |
|
5" |
150 |
125 |
356 |
185.7 |
215.9 |
255 |
246 |
141 |
500 |
2 |
23.9 |
22 |
125 |
10 |
8 |
22 |
|
6" |
150 |
150 |
394 |
215.9 |
241.3 |
280 |
288 |
172 |
645 |
2 |
25.4 |
27 |
125 |
10 |
8 |
22 |
|
8" |
150 |
200 |
457 |
269.9 |
298.5 |
345 |
329 |
213 |
845 |
2 |
28.6 |
27 |
125 |
10 |
8 |
22 |
|
10" |
150 |
250 |
533 |
323.8 |
362 |
406 |
396 |
255 |
1335 |
2 |
30.2 |
36 |
140 |
14 |
12 |
25 |
