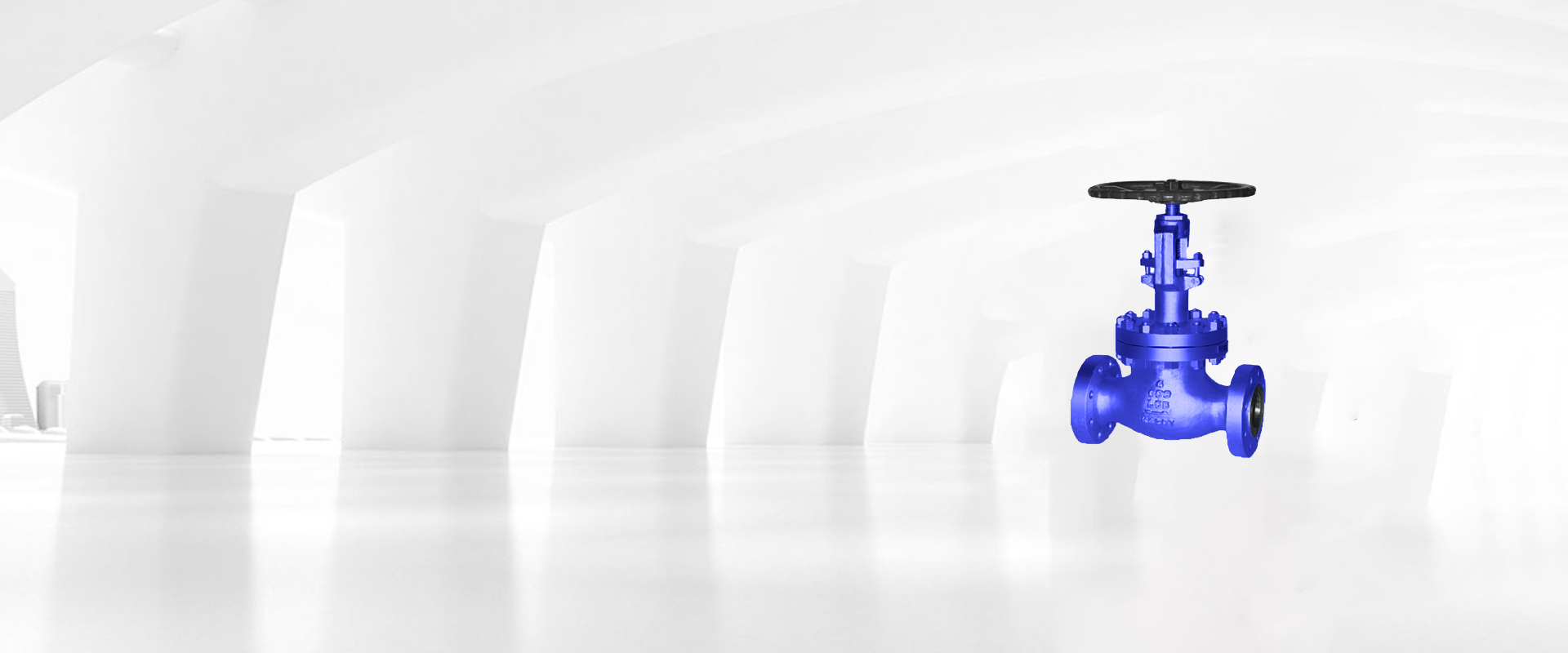

美標法蘭截止閥是一款以法蘭連接方式的截止閥，具有材質多樣化，耐高壓，耐腐蝕，法蘭截止閥的介質流向就改由閥瓣上方進入閥腔
產品信息： | |
| 產品名稱： | 美標法蘭截止閥 |
| 產品型號： | 31 |
| 產品壓力： | 150LB-2500LB |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN1000 |
| 產品溫度： | -40~550℃ |
美國米勒美標法蘭截止閥是一款以法蘭連接方式的截止閥，具有材質多樣化，耐高壓，耐腐蝕。法蘭截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。
美標法蘭截止閥參數
公稱通徑：DN15-DN1200 | 閥體材質：WCB 304/CF8；316/CF8M；316L/CF3M |
公稱壓力：150LB-2500LB | 閥芯材質：WCB 304/CF8；316/CF8M；316L/CF3M |
適用溫度：-40℃~550℃ | 閥桿材質：不銹鋼 |
適用介質：水、油、蒸汽 | 填料材質：柔性石墨 |
結構長度：ASME B16.10 |
設計標準：API600 |
法蘭標準：ASME B16.5 | 檢查試驗：API 598 |

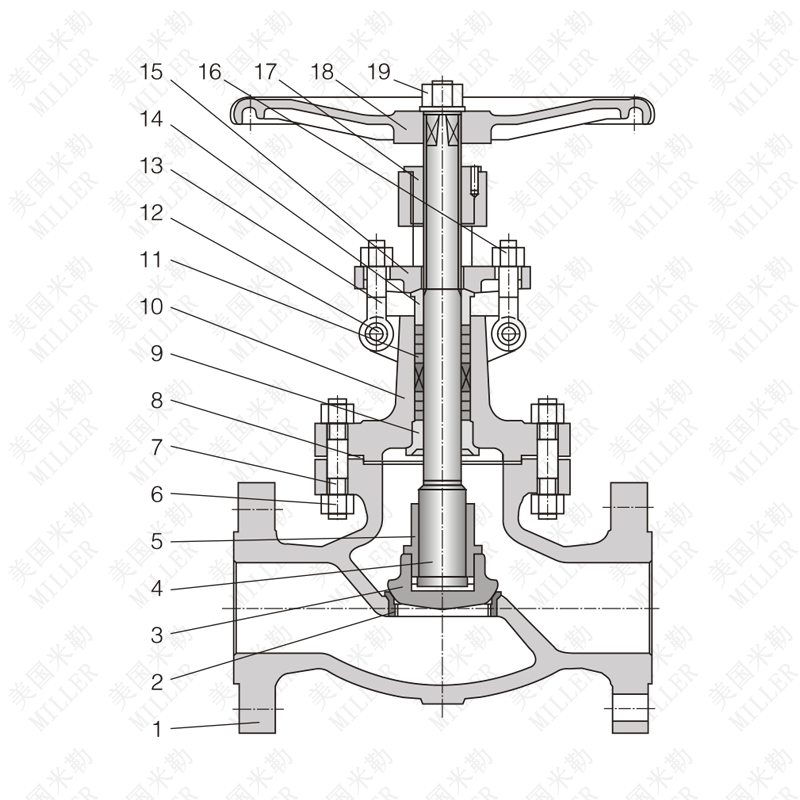

美標法蘭截止閥結構圖
Parts No. | Parts Name | Materials | ||||
WCB/Trim 1 | wCB/Trim 5 | WCB/Trim 8 | CFB/304 | CF8M/316 | ||
1 | Body | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
2 | Seat ring | A105+13Cr | A105+STL | A105+STL | ASTM A351 CF8 | ASTM A351 CF8M |
3 | Disc | ASTMA216WCB+13Cr | ASTMA216WCB+STL | ASTMA216WCB+13Cr | ASTM A351 CF8 | ASTM A351 CF8M |
4 | Stem | ASTM A182 F6a | ASTM A182 F6a | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F316 |
5 | Disc nut | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
6 | Bonnet nut | ASTM A1942H | ASTM A1942H | ASTM A1942H | ASTM A1948 | ASTM A1948M |
7 | Bonnet bolt | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8M |
8 | Gasket | 304 sheet+Graphite | 304 sheet+ Graphite | 304 sheet+ Graphite | 304+Graphite | 316+Graphite |
9 | Backseat bushing | ASTM A182 F6a | ASTM A182 F6a | ASTM A182 F6a | ASTM A351 CF8 | ASTM A351 CF8M |
10 | Bonnet | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
11 | Packing | Graphite | Graphite | Graphite | Graphite | Graphite |
12 | Eyebolt pin | ASTM A36 | ASTM A36 | ASTM A36 | 304ss | 316ss |
13 | Gland eyebolt | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8M |
14 | Gland | ASTM A182 F6a | A5TM A182 F6a | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F316 |
15 | Gland flange | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF8M |
16 | Eyebolt nut | ASTM A1942H | ASTM A1942H | ASTM A1942H | ASTM A1948 | ASTM A1948M |
17 | Stem nut | ASTM A439 D2 | ASTM A439 D2 | ASTM A439 D2 | ASTM A439 D2 | ASTM A439 D2 |
18 | Hand wheel | Ductile Iron | Ductile Iron | Ductile lron | Ductile Iron | Ductile Iron |
19 | Hand wheel nut | Carbon stee | Carbon steel | Carbon steel | Carbon steel | Carbon steel |

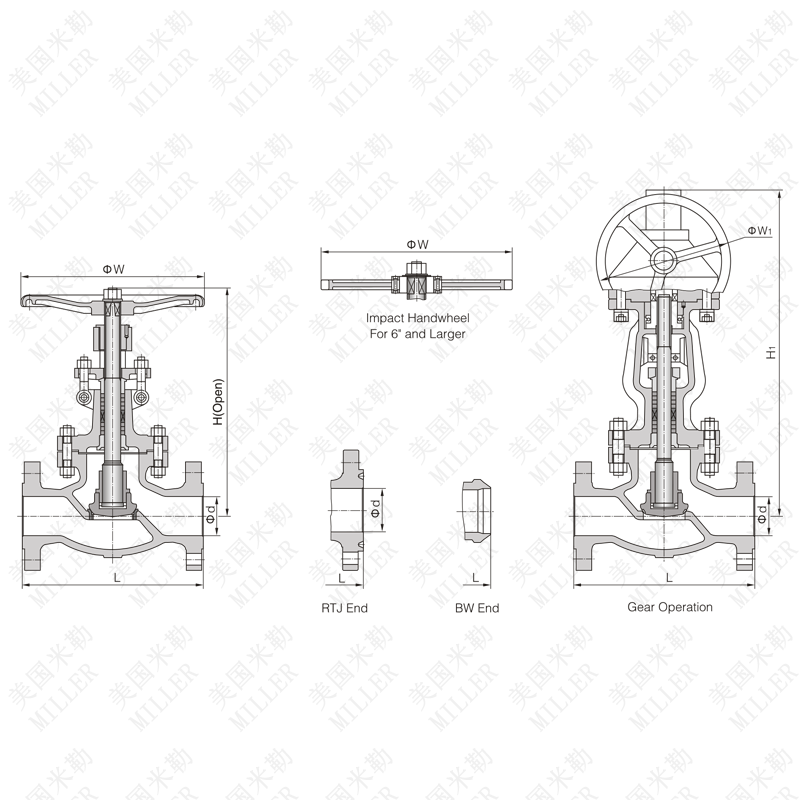

美標法蘭截止閥連接尺寸
美標法蘭截止閥結構特點
美標法蘭截止閥是一種符合美國國家標準（ANSI）的法蘭連接式截止閥。該類型閥門符合美國的相關規范和標準，其主要特點包括以下幾個方面：
法蘭連接：美標法蘭截止閥采用ANSI標準規定的法蘭連接方式，安裝方便，適用于各種場合的管道連接。
結構簡單：美標法蘭截止閥的結構相對簡單，由閥體、閥蓋、閥芯和密封件等基本部件組成，操作和維護都比較容易。
承受壓力：美標法蘭截止閥的壓力等級一般比較高，常用的壓力等級為Class 150、Class 300、Class 600等。
耐腐蝕：美標法蘭截止閥通常采用耐腐蝕材料，如不銹鋼、銅、鋁等，以保證閥門的耐腐蝕性能，從而延長閥門的使用壽命。
應用廣泛：美標法蘭截止閥適用于各種工業領域，如石油化工、化學制藥、電力、造紙等。
總之，美標法蘭截止閥是一種符合美國國家標準的法蘭連接式截止閥，具有法蘭連接、結構簡單、承受壓力、耐腐蝕、應用廣泛等特點，常用于石油化工、化學制藥、電力、造紙等工業領域。
在閥門行業中，ANSI標準被廣泛應用于各種類型的閥門產品，如美標法蘭、美標螺紋、美標對夾等連接方式的閥門產品。ANSI標準還規定了閥門的尺寸、材料、壓力等方面的標準，這些標準對于確保閥門產品的質量和安全性具有非常重要的作用。
Class | Size | Dimensions(mm) | Weight(kg) | |||||||||
NPS | DN | L | H | Hi | w | wi | Hw | G.o | ||||
RF | RTJ | Bw | ||||||||||
150LB | 1/2 | 15 | 108 | 119 | 108 | 13 | 182 | 100 | 4 | |||
a4 | 20 | 117 | 130 | 117 | 19 | 193 | 100 | 6 | ||||
1 | 25 | 127 | 140 | 127 | 25 | 217 | 100 | 8 | ||||
11/4 | 32 | 140 | 152 | 140 | 32 | 235 | 135 | 12 | ||||
11/2 | 40 | 165 | 178 | 165 | 38 | 258 | 135 | 16 | ||||
2 | 50 | 203 | 216 | 203 | 51 | 330 | 200 | 25 | ||||
21/2 | 65 | 216 | 229 | 216 | 64 | 360 | 250 | 42 | ||||
3 | 80 | 241 | 254 | 241 | 76 | 390 | 280 | 46 | ||||
4 | 100 | 292 | 305 | 292 | 102 | 445 | 30o | 74 | ||||
5 | 125 | 356 | 369 | 356 | 127 | 480 | 350 | 111 | ||||
6 | 150 | 406 | 419 | 406 | 152 | 520 | 556 | 350 | 310 | 165 | 258 | |
8 | 200 | 495 | 508 | 495 | 203 | 60o | 658 | 400 | 310 | 275 | 300 | |
10 | 250 | 622 | 635 | 622 | 254 | 773 | 805 | 450 | 460 | 400 | 450 | |
12 | 300 | 698 | 711 | 698 | 305 | 880 | 955 | 500 | 460 | 624 | 725 | |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
