產品信息： | |
| 產品名稱： | 內螺紋鍛鋼閘閥 |
| 產品型號： | 30 |
| 產品壓力： | 150B-2500LB |
| 產品材質： | A105 F304 F316 F11 F21 F91 |
| 產品口徑： | DN10~DN65 |
| 產品溫度： | -196~550℃ |
美國米勒內螺紋鍛鋼閘閥是一種在閥桿上具有內螺紋的閥門。這種類型的閥門通常用于低壓和低溫應用，例如管道系統和 HVAC 系統。閥體通常由鍛鋼制成，與其他材料相比強度和耐用性更高。內螺紋允許對閥門進行平穩和精確的控制，使其成為各種工業應用的熱門選擇。該閥門通常使用手輪手動操作，但也可以配備執行器以實現自動操作。
內螺紋鍛鋼閘閥參數
公稱通徑：3/8"-2 1/2"(DN10-DN65) | 閥體材質：A105、F304、F316、F316L、F11、LF2 |
公稱壓力：150LB-1500LB | 閥座材質：410、410HF、304、316、316L、F51 |
適用溫度：-196℃~550℃ | 設計標準：API 602；BS5352；ANSI B16.34 |
適用介質：水、蒸汽、油品等 | 連接標準：承插口ANSI B16.11；JB/T 1715 |
連接方式：螺紋、承插焊SW、對焊BW | 連接標準：螺紋口ANSI B1.20.1；JB/T 7306 |
試驗標準：API 598；GB/T 13927；JB/T 9092 | 連接標準：對焊口ANSI B16.25；JB/T 12224 |
內螺紋鍛鋼閘閥的主要特點是：
內螺紋：該閥門在閥桿上具有內螺紋，可提供平穩和精確的閥門控制。
鍛鋼結構：閥體通常由鍛鋼制成，與其他材料相比強度和耐用性更高。
緊湊型設計：閥門設計緊湊，易于安裝和維護。
多功能：該閥門可用于廣泛的低壓和低溫應用，使其成為許多工業過程的多功能選擇。
精確控制：內螺紋允許精確控制液體、氣體或蒸汽的流量，使其成為需要精確流量控制的應用的理想選擇。
操作方便：閥門可采用手輪手動操作，也可配上執行器實現自動化操作。
這些特性使內螺紋鍛鋼閘閥成為需要低壓和低溫流量控制的各種工業應用的熱門選擇。
內螺紋鍛鋼閘閥應用
內螺紋鍛鋼閘閥常用于需要精密控制的低壓低溫閥門的各種工業應用中。一些典型的應用包括：
管道系統：該閥門用于調節住宅和商業管道系統中水或其他液體的流量。
暖通空調系統：閥門用于加熱、通風和空調系統，以控制空氣和水的流動。
工業過程：閥門用于需要精確控制液體、氣體或蒸汽流量的各種工業過程。
油氣管道：閥門用于油氣管道中，調節管道中流體的流量。
發電：該閥門用于發電廠，以控制發電中使用的水、蒸汽或其他流體的流量。
該閥門的緊湊設計和內螺紋使其成為許多工業應用的多功能和可靠選擇。

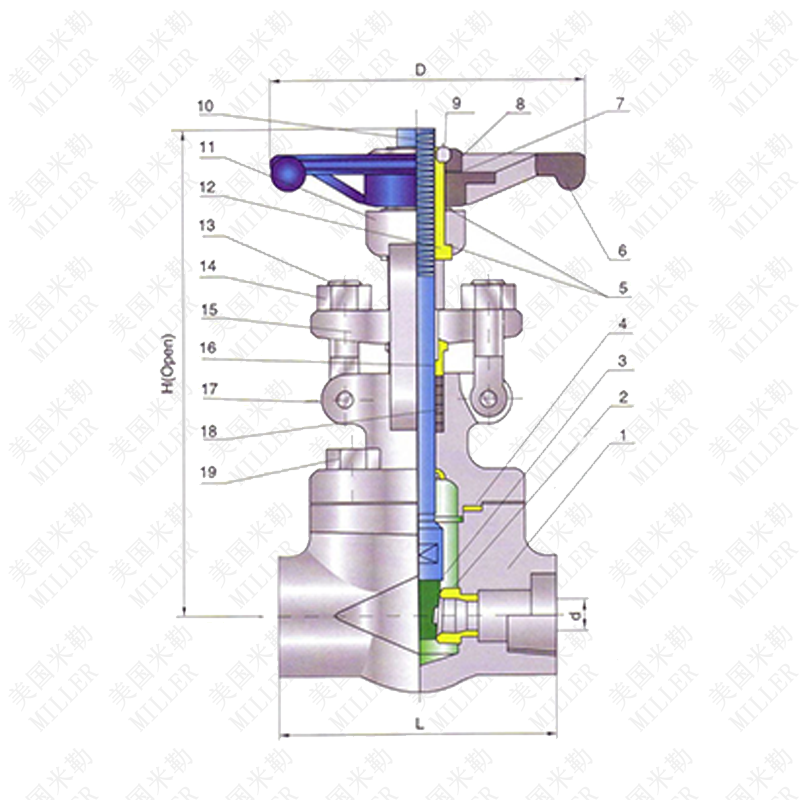

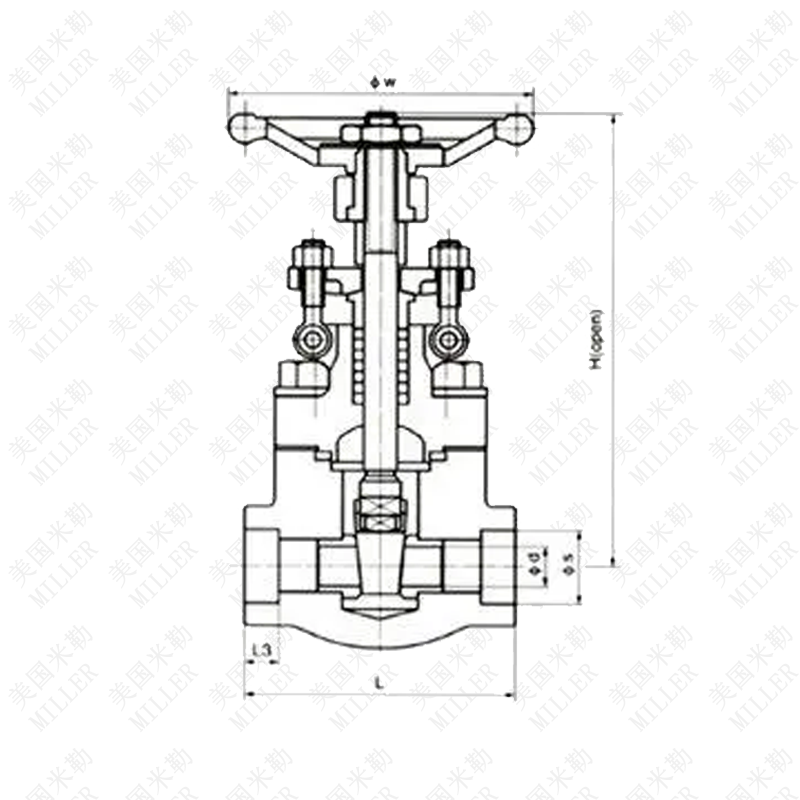

內螺紋鍛鋼閘閥結構圖
內螺紋鍛鋼閘閥執行標準
內螺紋鍛鋼閘閥的執行標準可能會因制造商和市場而異，但以下是可能適用的幾個標準：
美國標準：符合API 602標準的鍛鋼閥門；
德國標準：符合DIN 3352標準的鑄鐵閥門；
英國標準：符合BS 5352標準的小型鋼閥門；
日本標準：符合JIS B2071標準的鋼制閥門。
這些標準都是針對不同國家或地區的制造商制定的，可以確保閥門的質量和性能符合規定的要求。在購買內螺紋鍛鋼閘閥時，請確認其符合您所在國家或地區的相關標準和規定。
No. | PART | MATERIALS |
1 | Body | ASTMA105N |
2 | Seat Ring | A276 410/Stellite Overly |
3 | Wedge | ASTMA276 420 |
4 | Gasket | 304ss Spiral Wound W/Graphite |
5 | Washer | ASTM A276 420 |
6 | Handwhell | Malleable lron |
7 | Nameplate | Aluminum |
8 | H.W.Lock Nut | ASTMA108 1020 |
9 | Bolt | ASTMA108 1020 |
10 | Stem | ASTM A182 F6a |
11 | Bonnet | ASTMA105N |
12 | Stem Nut | Aluminum Bronze |
13 | Eyebolt | ASTM A276 410 |
14 | Eyebolt Nut | ASTM A194 Gr.2H |
15 | Gland Flange | ASTM A105N |
16 | Gland | ASTM A276 410 |
17 | Eyebolt Pin | ASTM A276 410 |
18 | Packing | Graphite |
19 | Bolt | ASTM A193 Gr.B7 |
SIZE(IN.) | DIM.(MM) | ||||
CONV. | FULL | d | L | H | D |
3/8 | 6.4 | 79 | 158 | 100 | |
1/2 | 3/8 | 9.5 | 79 | 158 | 100 |
3/4 | 1/2 | 12.7 | 92 | 169 | 100 |
1 | 3/4 | 17.5 | 111 | 197 | 125 |
1 1/4 | 1 | 23.8 | 120 | 236 | 160 |
11/2 | 1 1/4 | 28.6 | 120 | 246 | 160 |
2 | 1 1/2 | 36.5 | 140 | 283 | 180 |
2 | 46.5 | 178 | 330 | 200 | |
