美國米勒固定式鍛鋼球閥是一款三片式整體鍛造閥體，具有耐高壓，耐高溫，耐沖刷，耐腐蝕等高性能球閥，滿足在硫化環境下的搞硫化應用裂化的要求使用。適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。
產品信息： |
|
| 產品名稱： | 固定式鍛鋼球閥 |
| 產品型號： | B50 |
| 產品壓力： | 150LB-2500LB |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN50~DN2000 |
| 產品溫度： | -40~550℃ |
美國米勒固定式鍛鋼球閥是一款三片式整體鍛造閥體，具有耐高壓，耐高溫，耐沖刷，耐腐蝕等高性能球閥，滿足在硫化環境下的搞硫化應用裂化的要求使用。適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。
固定式鍛鋼球閥是一種具有固定閥體和旋轉球體的球閥。它們通常用于控制各種行業中液體、氣體和其他過程流體的流動，包括石油和天然氣、化學加工、發電廠、工業過程和 HVAC 系統。
固定式鍛鋼球閥以其耐用性、可靠性以及處理高壓和高溫應用的能力而聞名。使用手柄或執行器旋轉球以打開或關閉閥門，閥門提供可靠的關閉，有助于防止泄漏并確保安全操作。通常由鑄鋼或鍛鋼制成，并且可能具有其他功能，例如防靜電裝置、防火設計或防噴出閥桿，以確保安全可靠地運行。
固定式鍛鋼球閥參數
|
稱通徑：DN50-DN2000 |
防火標準：API 607 |
|
適用溫度：-20℃-540℃ |
設計標準：API 608; API 6D |
|
公稱壓力：150LB-2500LB |
制造標準：ASME B 16.34 |
|
閥體材質：A105 / F304 / F316 / F316L |
防靜電標準：API 608 |
|
球體材質：SS304 / SS316 / SS316L |
結構長度標準：ASME B 16.10 |
|
密封圈：PTFE / RPTFE / PPL / SS304 / SS316 |
適用介質：水、蒸汽、油品、顆粒物等 |
固定式鍛鋼球閥通常用于各種應用，包括：
-
石油和天然氣工業：固定式緞鋼球閥用于石油和天然氣工業，以控制原油、天然氣和其他石油產品的流量。
-
化學加工：用于化學加工應用，以控制腐蝕性流體的流動。
-
發電廠：固定式緞鋼球閥用于發電廠以控制蒸汽和其他工藝流體的流量。
-
工業過程：用于各種工業過程，以控制液體、氣體和其他過程流體的流動。
-
HVAC 系統：用于供暖、通風和空調 (HVAC) 系統，以控制水和其他流體的流動。
固定式緞鋼球閥以其耐用性、可靠性以及處理高壓和高溫應用的能力而聞名。它們通常用于需要堅固耐用的閥門的應用中。

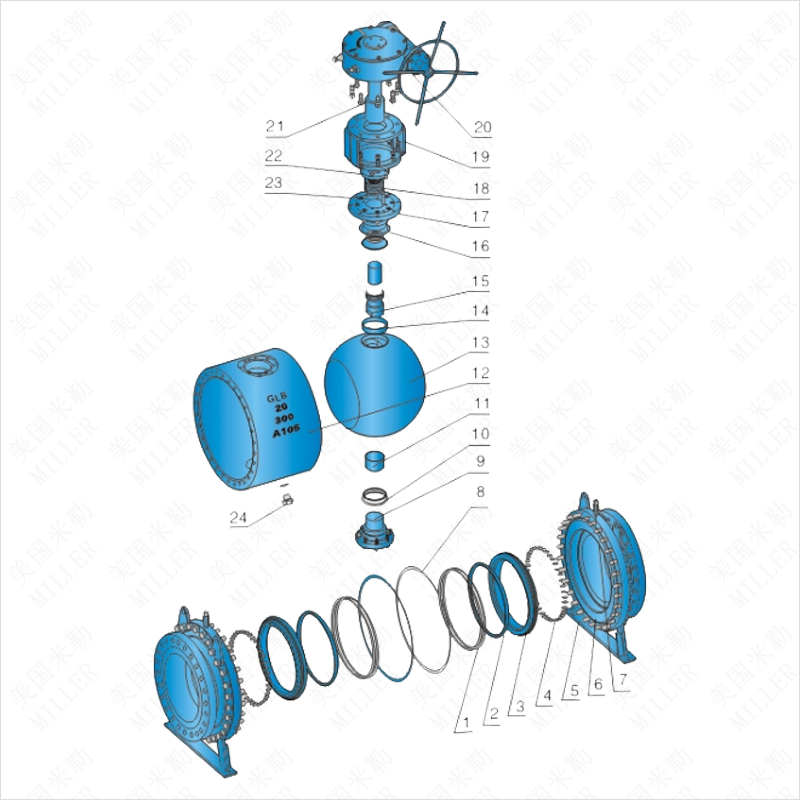

固定式鍛鋼球閥零部件
|
序號No |
零件名稱Part name |
材質 Material |
|
ASTM |
||
|
1 |
O型圈〝O〞Ring |
氟橡膠Viton |
|
2 |
密封圈Sealing ring |
PTFE |
|
3 |
閥座Seat |
A105 |
|
4 |
彈簧Spring |
InconelX-750 |
|
5 |
螺柱Bolt |
A193-B7 |
|
6 |
左右體Bonnet |
A105 |
|
7 |
注脂閥Grease injection valve |
組合件Assembled |
|
8 |
墊片Gasket |
柔性石墨+不銹鋼Graphite + stainless steel |
|
9 |
下閥桿Stem |
A182-F6a |
|
10 |
墊片Gasket |
柔性石墨+不銹鋼Graphite + stainless steel |
|
11 |
襯套Bushing |
PTFE＆錫青銅PTFE＆Nikealium |
|
12 |
閥體Body |
A105 |
|
13 |
球體Ball |
A105+ENP |
|
14 |
襯套Bushing |
PTFE＆錫青銅PTFE＆Nikealium |
|
15 |
上閥桿Stem |
A182-F6a |
|
16 |
墊片Gasket |
柔性石墨+不銹鋼Graphite + stainless steel |
|
17 |
閥蓋Cover |
A105 |
|
18 |
填料Packing |
柔性石墨+不銹鋼Graphite + stainless steel |
|
19 |
支架Yoke |
A216-WCB |
|
20 |
驅動裝置Driving |
組合件Assembled |
|
21 |
連接套Connection set |
AISI C 1045 |
|
22 |
填料壓蓋Gland |
A216-WCB |
|
23 |
定位銷Fitting pin |
A276-410 |
|
24 |
排污堵頭Blow down stopple |
A105 |

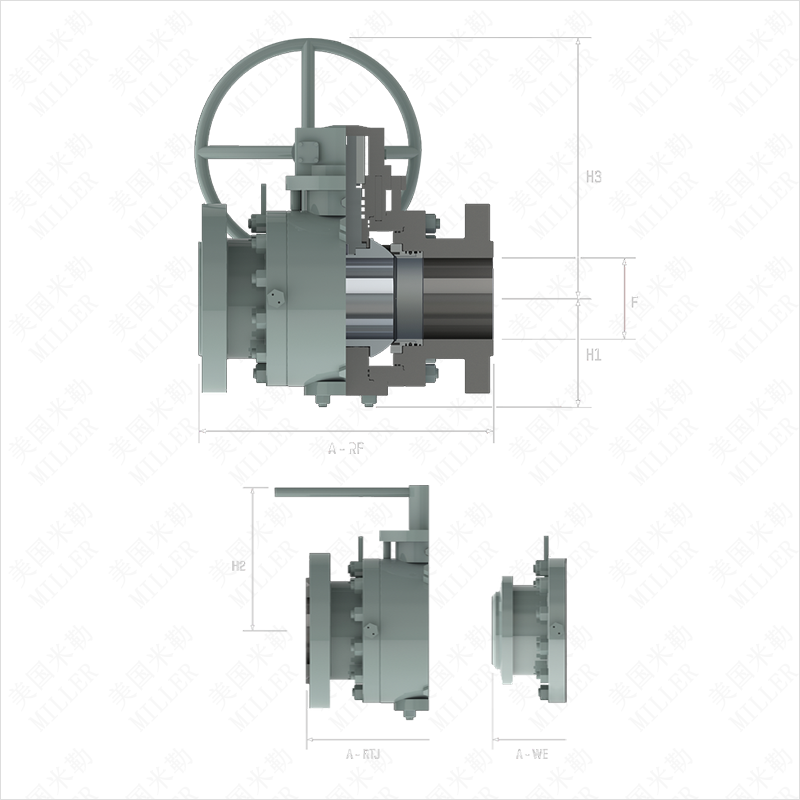

固定式鍛鋼球閥連接尺寸
|
SIZE |
BORE |
END-TO-END |
BODY DIMENSIONS |
TRUNNION |
FLG WEIGHT |
BW WEIGHT |
||||||
|
F |
A - RF |
A - RTJ |
A - WE |
H1 |
H2 |
H3 |
EXT |
INT |
LBS/KG |
LBS/KG |
||
|
IN |
2 x 2* |
2.00 |
7.00 |
/ |
8.50 |
4.44 |
6.50 |
8.90 |
YES |
/ |
39.6 |
28.6 |
|
MM |
50 x 50 |
51 |
178 |
/ |
216 |
113 |
165 |
226 |
18 |
13 |
||
|
IN |
3 x 3* |
3.00 |
8.00 |
/ |
11.125 |
5.56 |
8.69 |
11.09 |
YES |
/ |
68.2 |
52.8 |
|
MM |
80 x 80 |
76 |
203 |
/ |
283 |
141 |
221 |
282 |
31 |
24 |
||
|
IN |
4 x 4* |
4.00 |
9.00 |
/ |
12.00 |
6.50 |
9.56 |
11.96 |
YES |
/ |
118.8 |
94.6 |
|
MM |
100 x 100 |
102 |
229 |
/ |
305 |
165 |
243 |
304 |
54 |
43 |
||
|
IN |
6 x 6 |
6.00 |
15.50 |
/ |
18.00 |
8.69 |
12.19 |
14.59 |
YES |
/ |
497.2 |
398.2 |
|
MM |
150 x 150 |
152 |
394 |
/ |
547 |
221 |
310 |
371 |
226 |
181 |
||
|
IN |
8 x 8 |
8.00 |
18.00 |
/ |
20.50 |
10.38 |
14.80 |
17.20 |
YES |
/ |
748 |
646.8 |
|
MM |
200 x 200 |
203 |
457 |
/ |
521 |
264 |
376 |
437 |
340 |
294 |
||
|
IN |
10 x 10 |
10.00 |
21.00 |
/ |
22.00 |
12.13 |
16.63 |
19.78 |
YES |
/ |
1196.8 |
1047.2 |
|
MM |
250 x 250 |
254 |
533 |
/ |
559 |
308 |
422 |
502 |
544 |
476 |
||
|
IN |
12 x 12 |
12.00 |
24.00 |
/ |
25.00 |
13.88 |
18.69 |
21.84 |
YES |
/ |
1696.2 |
1546.6 |
|
MM |
300 x 300 |
305 |
610 |
/ |
635 |
353 |
475 |
555 |
771 |
703 |
||
|
IN |
14 x 14 |
13.25 |
27.00 |
/ |
30.00 |
15.50 |
21.00 |
24.15 |
YES |
/ |
2343 |
2145 |
|
MM |
350 x 350 |
337 |
686 |
/ |
762 |
394 |
533 |
613 |
1065 |
975 |
||
|
IN |
16 x 16 |
15.25 |
30.00 |
/ |
33.00 |
17.19 |
22.75 |
26.75 |
/ |
YES |
3042.6 |
2743.4 |
|
MM |
400 x 400 |
387 |
762 |
/ |
838 |
437 |
578 |
680 |
1383 |
1247 |
||
|
IN |
18 x 18 |
17.25 |
34.00 |
/ |
36.00 |
18.75 |
25.75 |
29.80 |
/ |
YES |
4389 |
3940.2 |
|
MM |
450 x 450 |
438 |
864 |
/ |
914 |
476 |
654 |
757 |
1995 |
1791 |
||
|
IN |
20 x 20 |
19.25 |
36.00 |
/ |
39.00 |
20.50 |
27.05 |
32.50 |
/ |
YES |
5288.8 |
4789.4 |
|
MM |
500 x 500 |
489 |
914 |
/ |
991 |
521 |
687 |
826 |
2404 |
2177 |
||
|
IN |
24 x 24 |
23.25 |
42.00 |
/ |
45.00 |
24.38 |
32.80 |
36.67 |
/ |
YES |
8681.2 |
7933.2 |
|
MM |
600 x 600 |
591 |
1067 |
/ |
1143 |
619 |
833 |
931 |
3946 |
3606 |
||
|
IN |
26 x 26 |
25.00 |
45.00 |
/ |
49.00 |
34.83 |
50.00 |
55.91 |
/ |
YES |
10476.4 |
9429.2 |
|
MM |
650 x 650 |
635 |
1143 |
/ |
1247 |
885 |
1270 |
1420 |
4762 |
4286 |
||
|
IN |
28 x 28 |
27.00 |
49.00 |
/ |
53.00 |
36.40 |
52.45 |
58.36 |
/ |
YES |
11974.6 |
10775.6 |
|
MM |
700 x 700 |
686 |
1247 |
/ |
1346 |
925 |
1332 |
1482 |
5443 |
4898 |
||
|
IN |
30 x 30 |
29.00 |
51.00 |
/ |
55.00 |
38.77 |
55.75 |
61.95 |
/ |
YES |
14966.6 |
13470.6 |
|
MM |
800 x 800 |
737 |
1295 |
/ |
1397 |
985 |
1416 |
1574 |
6803 |
6123 |
||
|
IN |
36 x 36 |
34.50 |
60.00 |
/ |
68.00 |
44.54 |
63.90 |
70.10 |
/ |
YES |
24945.8 |
22451 |
|
MM |
900 x 900 |
876 |
1524 |
/ |
1727 |
1131 |
1623 |
1781 |
11339 |
10205 |
||
|
IN |
42 x 42 |
34.50 |
73.00 |
/ |
82.00 |
44.54 |
63.90 |
70.10 |
/ |
YES |
24945.8 |
22451 |
|
MM |
1050 x 1050 |
876 |
1854 |
/ |
2083 |
1131 |
1623 |
1781 |
11339 |
10205 |
||
