低溫閘閥是一種特殊的閘閥，主要用于控制在低溫環境下的流體。它通常具有防凍能力，可以在低溫下穩定工作。低溫閘閥的設計要求考慮到環境溫度對材料的影響，以確保閘閥的可靠性和壽命
產品信息： | |

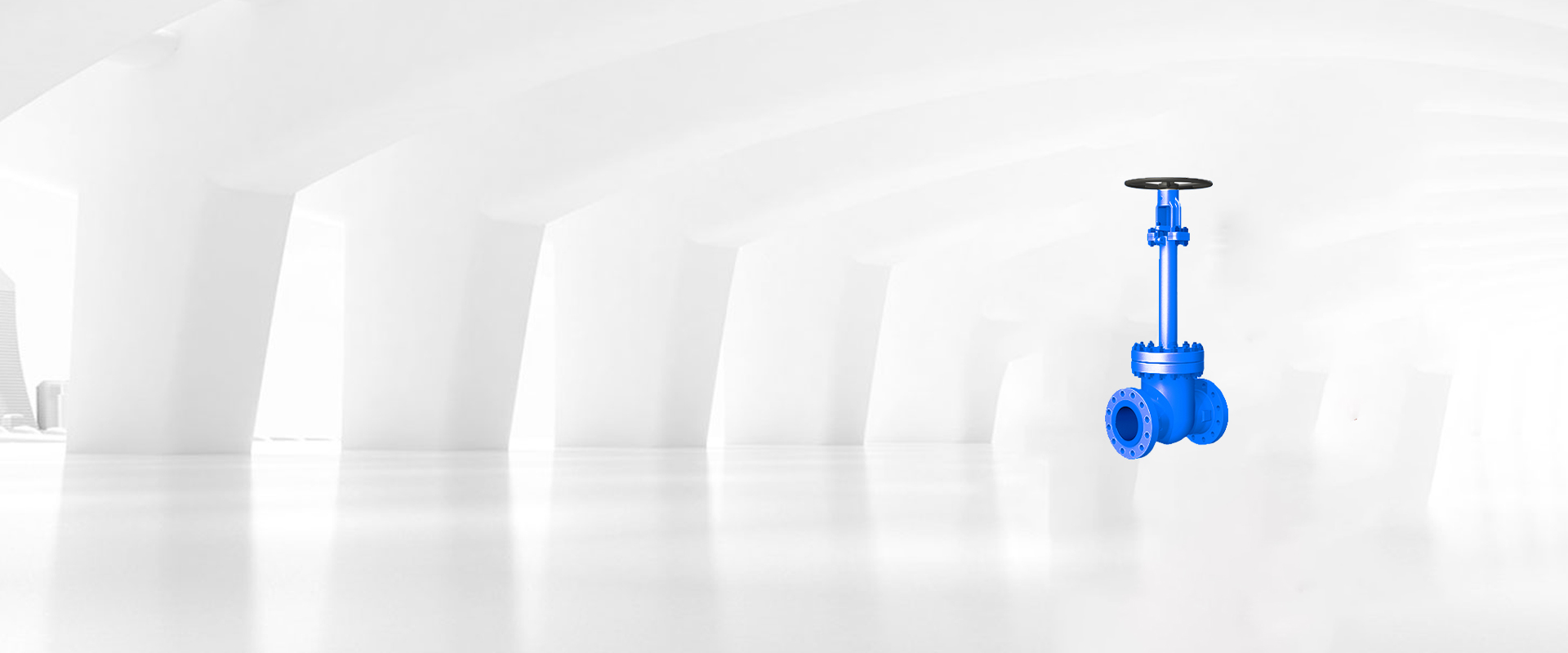

| 產品名稱： | 加長桿低溫閘閥 |
| 產品型號： | 30 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -196~80℃ |
美國米勒低溫閘閥是一款經過低溫處理能在超低溫工況下使用的閘閥，
低溫閘閥是一種特殊的閘閥，主要用于控制在低溫環境下的流體。它通常具有防凍能力，可以在低溫下穩定工作。低溫閘閥的設計要求考慮到環境溫度對材料的影響，以確保閘閥的可靠性和壽命。
低溫閘閥主要用于乙烯，液化天然氣裝置，天然氣LPGLNG儲罐，接受基地及衛星站，空分設備，石油化工尾氣分離設備，液氧、液氮、液氬、二氧化碳低溫貯槽及槽車、變壓吸附制氧等裝置上，輸出的液態低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等。
低溫閘閥參數
公稱通徑：DN15-DN500 | 閥體材質:304 316 |
公稱壓力：1.0Mpa-42Mpa | 閥桿材質：不銹鋼 |
適用溫度：196℃~80℃ | 適用介質：乙烯、液氧、液氫、液化天然氣 |
設計制造：：ANSI B16.34 | 結構長度：ANSI B16.10 |
法蘭尺寸： ANSI B16.47 | 檢驗試驗：API 59 |
低溫閘閥應用
低溫閘閥是專門用于低溫環境下的控制介質流量的設備。它通常用于冷凍系統、冷藏系統、制冷劑輸送系統等場合。該閥門具有防凍脹、防結冰和防腐蝕等特點，能夠在非常低的溫度下工作，并保證介質的流量控制精度。
低溫閘閥工作原理
低溫閘閥的工作原理是通過控制閥門開口程度來改變介質的流量。當閥門開口程度越大，流量越大；當閥門開口程度越小，流量越小。低溫閘閥的閥桿通常由手動、電動、氣動等多種動力驅動，閥門的開啟和關閉程度可以通過控制閥桿的移動來實現。此外，低溫閘閥還具有防凍脹、防結冰和防腐蝕等功能，以保證在非常低的溫度下的可靠性和長期使用壽命。
低溫閘閥的結構特點：
材料：通常采用低溫環境下不容易被凍結的材料，如不銹鋼、銅合金等。
密封：使用特殊的密封材料，以防止凍結導致的泄漏。
加熱裝置：一些低溫閘閥設有加熱裝置，以維持正常的工作溫度。
設計：針對低溫環境，低溫閘閥的設計要求考慮到溫度對材料的影響，以確保閘閥的穩定性和壽命。
控制：低溫閘閥通常配備溫度傳感器和控制系統，以確保實時監控和控制閘閥的狀態。
低溫閘閥結構圖
No | Part Name |
1 | Body |
2 | Bonnet |
4 | Seat Ring |
6 | Wedge |
8 | Stem |
12 | Bonnet Bushing |
16 | Gland Flange |
17 | Gland |
18 | Yoke Nut |
21 | Yam Nut |
22 | Handwheel |
23 | Wheel Nut |
24 | Bonnet Stud |
25 | Nut |
26 | Eye Bolt |
27 | Nut |
28 | Eye Bolt Pin |
29 | Nut |
34 | Bonnet Gasket |
35 | Packing |
41 | Grease Fitting |
44 | Tube Extension |
低溫閘閥連接尺寸
NB | 2" | 2½" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 22" | |
L RF | 178 | 191 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 508 |
L BW | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 571 | 610 | 660 | 711 | 711 | 813 |
D | 152 | 178 | 191 | 229 | 254 | 279 | 343 | 406 | 483 | 533 | 597 | 635 | 698 | 749 | 813 |
E | 300 | 300 | 300 | 300 | 300 | 300 | 400 | 400 | 400 | 400 | 400 | 500 | 500 | 500 | 500 |
H | 595 | 605 | 665 | 745 | 760 | 910 | 1140 | 1310 | 1475 | 1620 | 1705 | 1975 | 2130 | 2395 | 2435 |
H1 | 650 | 670 | 745 | 855 | 885 | 1070 | 1350 | 1565 | 1795 | 1905 | 2105 | 2420 | 2640 | 2985 | 3040 |
V | 200 | 200 | 200 | 250 | 250 | 300 | 350 | 425 | 500 | 500 | 600 | 600 | 600 | 800 | 800 |
H | 295 | 305 | 365 | 445 | 460 | 610 | 740 | 910 | 1075 | 1220 | 1305 | 1475 | 1630 | 1895 | 1935 |
H1 | 350 | 370 | 445 | 555 | 585 | 770 | 950 | 1165 | 1395 | 1505 | 1705 | 1920 | 2140 | 2485 | 2540 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒閘閥廣泛應用于石油、化工、制藥、冶金、電力等行業的流體管路中。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的閘閥產品，涵蓋了廣泛的應用場景和行業。
