直接作用式燃氣調壓器是一種在燃氣輸配系統中將較高壓力的燃氣減壓而變成較低壓力的燃氣，并使較低壓力穩定在一定要求范圍內的設備
產品信息： |
|
| 產品名稱： | 直接作用式燃氣調壓器 |
| 產品型號： | CR50 |
| 產品壓力： | 1.6MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN50~DN150 |
| 產品溫度： | -20~60℃ |
美國米勒直接作用式燃氣調壓器是一種在燃氣輸配系統中將較高壓力的燃氣減壓而變成較低壓力的燃氣，并使較低壓力穩定在一定要求范圍內的設備。主調壓器的與高壓氣管路連接，出口與低壓氣管路連接，其特征在于低壓氣管路與平衡器皮膜下面的平衡器下腔由連通管連通，平衡器皮膜中心與主調壓器的閥桿由杠桿連接，杠桿的支點在主調壓器頂蓋上，與平衡器位置相反，平衡器上方的杠桿上壓有配重塊。優點是結構比間接作用式燃氣調壓器簡單，減小了體積和占地面積，容易操作和維修，運行更加安全、可靠、穩定。
直接作用式燃氣調壓器參數
壓力：0.02-0.4MPa-1.6MPa
出口壓力：1-5KPa 5-30KPa 40-300KPa
穩壓精度等級：AC5、AC10
關閉壓力等級：SG10、SG15
工作溫度：-20℃~60℃
公稱通徑：DN50-DN150
工作介質：天然氣、煤氣、液化石油氣、瓦斯氣及其他無腐蝕性氣體。

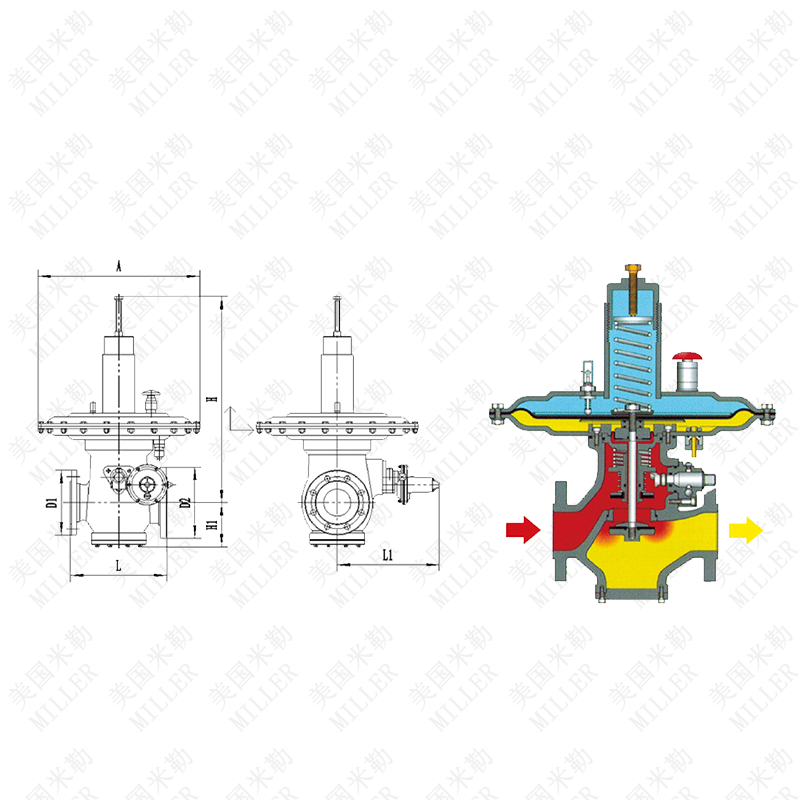

直接作用式燃氣調壓器結構圖
直接作用式燃氣調壓器連接尺寸
|
規格型號 |
A( mm ) |
L ( mm ) |
L1( mm ) |
H ( mm ) |
H1( mm) |
D1 |
D2 |
||
|
低壓型 |
中壓型 |
高壓型 |
|||||||
|
DN50/0.4{ 1.6） |
500 |
380 |
380 |
254 |
274 |
720 |
110 |
DN50PN16 |
DN80PN16 |
|
DN80/0.4(1.6） |
620 |
500 |
380 |
298 |
315 |
738 |
138 |
DN8OPN16 |
DN100PN16 |
|
DN100/10.4 [ 1.6） |
620 |
500 |
380 |
352 |
325 |
79o |
175 |
DN100PN16 |
DN150PN16 |
|
DN150/0.4(1.6） |
820 |
620 |
- |
451 |
340 |
89o |
212 |
DN150PN16 |
DN200PN16 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
