電站工藝截止閥是采用Garlock高溫填料，保證最佳的密封效果和潤滑性能，在安全的環境下輕松自如的操作
產品信息： |
|
| 產品名稱： | 電站工藝截止閥 |
| 產品型號： | G31 |
| 產品壓力： | 150LB-4500LB |
| 產品材質： | WCB A105 304 316 F91,F92 |
| 產品口徑： | DN15~DN100 |
| 產品溫度： | -40~610℃ |
美國米勒電站工藝截止閥是采用Garlock高溫填料，保證最佳的密封效果和潤滑性能，在安全的環境下輕松自如的操作。閥瓣密封面堆焊硬質合金或使用整體硬質合金，該合金具有極佳的綜合機械特性，耐磨損，耐沖蝕，可保持閥門長久的使用壽命。
閥體中腔導向的閥瓣具有上下導引環，閥瓣的頂部和底部同時導向，構成全程在閥體中腔導向的活塞式閥瓣，可以消除因各種受力情況下產生的卡死，表面擦傷，閥瓣振顫等現象。閥瓣底部的導引環可以使流體以接近直線的方式通過，有效地消除側面沖擊引起的閥門故障。傾斜閥桿的構造和最佳的流道形狀設計使介質近于直線的方式流動，閥門具有較高的Cv值和較低的壓頭損失。
閥門本體上以特殊工藝堆焊硬質合金密封面，結構更緊湊，錐形密封面設計使較小的軸向力就可密封，能提供可靠耐久的密封。用戶可選擇可更換內件結構，閥座、閥瓣可及時更換，減少了閥門密封面在惡劣工況下使用后的修復時間，也延長了閥門整體的使用壽命。
電站工藝截止閥參數
|
公稱通徑：DN15-DN100(1/2"-4") |
閥體材質：A105、12Cr1MoV、F22、F316、F91、F92 |
|
公稱壓力：150LB-4500LB |
閥體類型：Y型45°角 |
|
適用溫度：-40℃~610℃ |
泄漏等級：零泄漏 |
|
適用介質：蒸汽，氣體等介質 |
流量特性：快開 |
|
設計標準：ASME16.34JB/T3595 |
連接方式：焊接 |

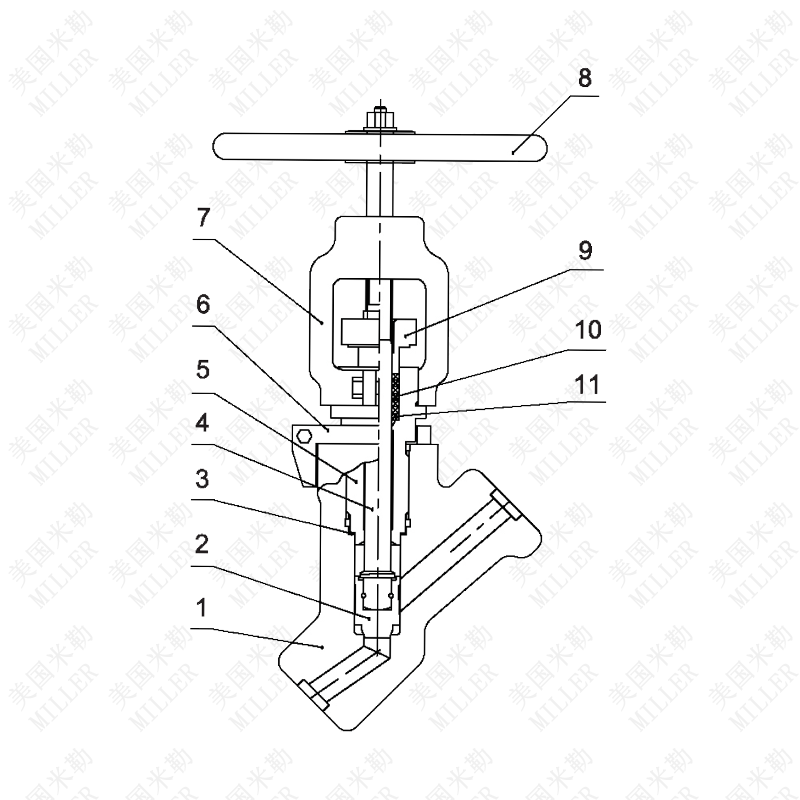

電站工藝截止閥結構
電站工藝截止閥是一種專門用于電站系統中的截止閥，主要用于控制介質的流量和開關，以保證電站的正常運行。根據不同的介質和使用環境，電站工藝截止閥可以分為多種類型，如手動截止閥、電動截止閥、氣動截止閥等。
電站工藝截止閥結構特點
電站工藝截止閥通常采用高品質的材料制造，如不銹鋼、碳鋼、合金鋼等，具有以下特點：
-
耐高溫性能好：電站工藝截止閥通常需要承受高溫環境，因此采用高溫材料制造，以確保在高溫環境下具有良好的穩定性和耐久性。
-
密封性好：電站工藝截止閥采用密封結構，能夠保證介質不泄漏。
-
操作靈活：電站工藝截止閥可根據需要采用手動、電動、氣動等不同的操作方式，具有靈活的控制性能。
-
結構緊湊：電站工藝截止閥結構簡單，體積小、重量輕，便于安裝和維修。
-
使用壽命長：電站工藝截止閥通常采用高品質的材料制造，使用壽命長。
電站工藝截止閥廣泛應用于火力發電、核電站等不同類型的電站系統中，以保證介質的正常流通和控制。
|
序號 |
名稱 |
材料 |
|||||
|
1 |
閥體 |
A105+Stellite |
12Cr1MoV+Stellite |
F22+Stellite |
F91+Stellite |
F92+Stellite |
F316+Stellite |
|
2 |
閥辨 |
12Cr1MoV+Stellite |
12Cr1MoV+Stellite |
F22+Stelllte |
F91+Stellite |
F92+Stellite |
F316+Stellite |
|
3 |
密封墊 |
夾316高目 柔性石墨 |
夾316高目 柔性石墨 |
夾316高目 柔性石墨 |
夾316高目柔性石墨 |
夾316高目柔性石墨 |
夾316高柔性石墨 |
|
4 |
閥桿 |
1Cr13 |
25Cr2Mo1V |
25Cr2Mo1V |
25Cr2Mo1V |
25Cr2Mo1V |
F316 |
|
5 |
填料箱 |
A105 |
12Cr1MoV |
F22 |
F91 |
F92 |
F316 |
|
6 |
卡箍 |
WCB |
WCB |
WCB |
WCB |
WCB |
WCB |
|
7 |
支架 |
A105 |
A105 |
A105 |
A105 |
A105 |
A105 |
|
8 |
手輪 |
QT400-18 |
QT400-18 |
QT400-18 |
QT400-18 |
QT400-18 |
QT400-18 |
|
9 |
壓板 |
25 |
25 |
25 |
25 |
25 |
25 |
|
10 |
填料 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
柔性石墨 |
|
11 |
填料墊 |
1Cr13 |
1Cr13 |
1Cr13 |
1Cr13 |
1Cr13 |
1Cr13 |
電站工藝截止閥應用
電站工藝截止閥主要應用于電站系統中，通常用于控制介質的流量和開關，以保證電站的正常運行。具體應用包括以下幾個方面：
-
鍋爐系統：用于控制鍋爐進出口管道中的水、蒸汽或熱油等介質的流動。
-
汽輪機系統：在汽輪機的進汽管道、排汽管道以及回汽系統中使用，以控制蒸汽的流動和調節系統壓力。
-
循環水系統：用于冷卻循環水系統中的進出口管道，以及循環水泵的進出口控制。
-
化學處理系統：在電站的水處理、化學添加、除氧等系統中，用于控制化學品和水的混合、輸送及流動。
-
加熱系統：在加熱回路中，如熱水加熱系統、熱油加熱系統等，控制加熱介質的流動。
-
燃料供應系統：用于控制燃料進入鍋爐燃燒系統的流動，并確保燃料的安全輸送和供應。
-
冷卻系統：在冷卻塔、冷卻水回路等系統中，用于控制冷卻介質的流動和調節系統溫度。
-
環保系統：如廢氣處理、煙氣脫硫、脫硝等系統中，控制各種化學藥劑和介質的流動和處理。
電站工藝截止閥需要具備耐高溫、耐腐蝕、密封可靠等特點，以確保電站的安全運行和高效工藝操作。

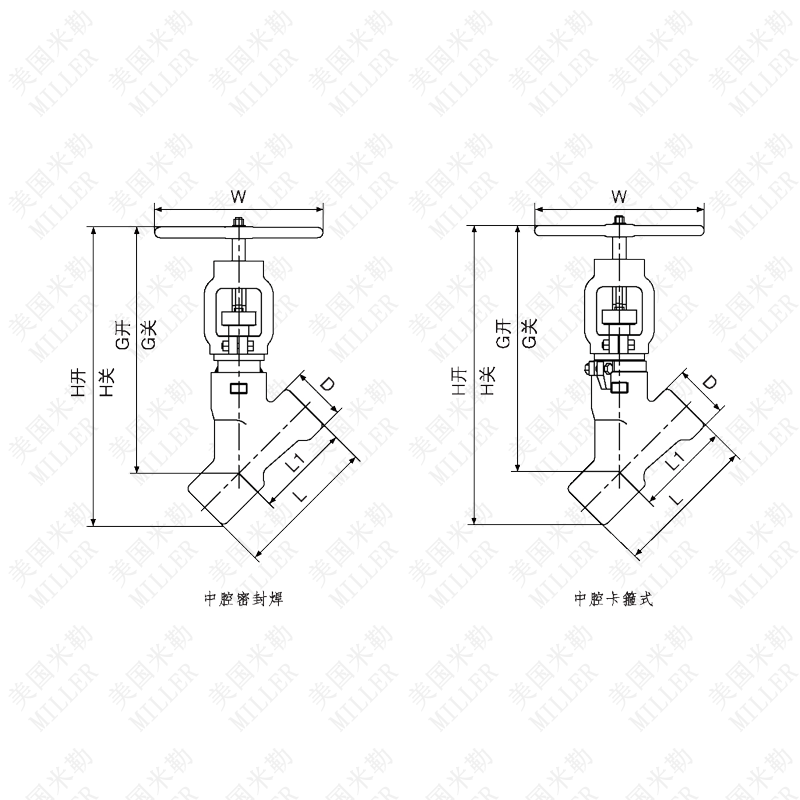

電站工藝截止閥連接尺寸
|
壓力磅級 |
公稱通徑 |
L |
D |
L1 |
W |
H開 |
G開 |
H關 |
G關 |
重量 (Kg) |
|
|
英寸 |
mm |
min |
|||||||||
|
150-900Ib |
3/8" |
10 |
152 |
60 |
102 |
216 |
385 |
328 |
356 |
300 |
10 |
|
1/2" |
15 |
152 |
60 |
102 |
216 |
385 |
328 |
356 |
300 |
10 |
|
|
3/4" |
20 |
152 |
60 |
102 |
216 |
392 |
335 |
370 |
314 |
10 |
|
|
1" |
25 |
152 |
60 |
102 |
216 |
392 |
335 |
370 |
314 |
10 |
|
|
1-1/4" |
32 |
152 |
60 |
102 |
216 |
392 |
335 |
370 |
314 |
10 |
|
|
1-1/2" |
40 |
180 |
81 |
122 |
216 |
440 |
370 |
414 |
345 |
16 |
|
|
2" |
50 |
180 |
81 |
122 |
216 |
440 |
370 |
414 |
345 |
16 |
|
|
2-1/2" |
65 |
272 |
102 |
180 |
363 |
544 |
443 |
523 |
423 |
37 |
|
|
3" |
80 |
272 |
102 |
180 |
363 |
544 |
443 |
523 |
423 |
37 |
|
|
4" |
100 |
325 |
122 |
224 |
406 |
623 |
509 |
582 |
468 |
61 |
|
|
1500-4500Ib |
3/8" |
10 |
152 |
60 |
102 |
216 |
385 |
328 |
356 |
300 |
10 |
|
1/2" |
15 |
152 |
60 |
102 |
216 |
385 |
328 |
356 |
300 |
10 |
|
|
3/4" |
20 |
152 |
60 |
102 |
216 |
392 |
335 |
370 |
314 |
10 |
|
|
1" |
25 |
152 |
60 |
102 |
216 |
392 |
335 |
370 |
314 |
10 |
|
|
1-1/4" |
32 |
180 |
81 |
122 |
216 |
440 |
370 |
414 |
345 |
16 |
|
|
1-1/2" |
40 |
180 |
81 |
122 |
216 |
440 |
370 |
414 |
345 |
16 |
|
|
2" |
50 |
272 |
102 |
180 |
363 |
544 |
443 |
523 |
423 |
37 |
|
|
2-1/2" |
65 |
325 |
122 |
224 |
406 |
623 |
509 |
582 |
468 |
61 |
|
|
3" |
80 |
325 |
122 |
224 |
406 |
623 |
509 |
582 |
468 |
61 |
|
|
4" |
100 |
325 |
122 |
224 |
406 |
623 |
509 |
582 |
468 |
61 |
|
