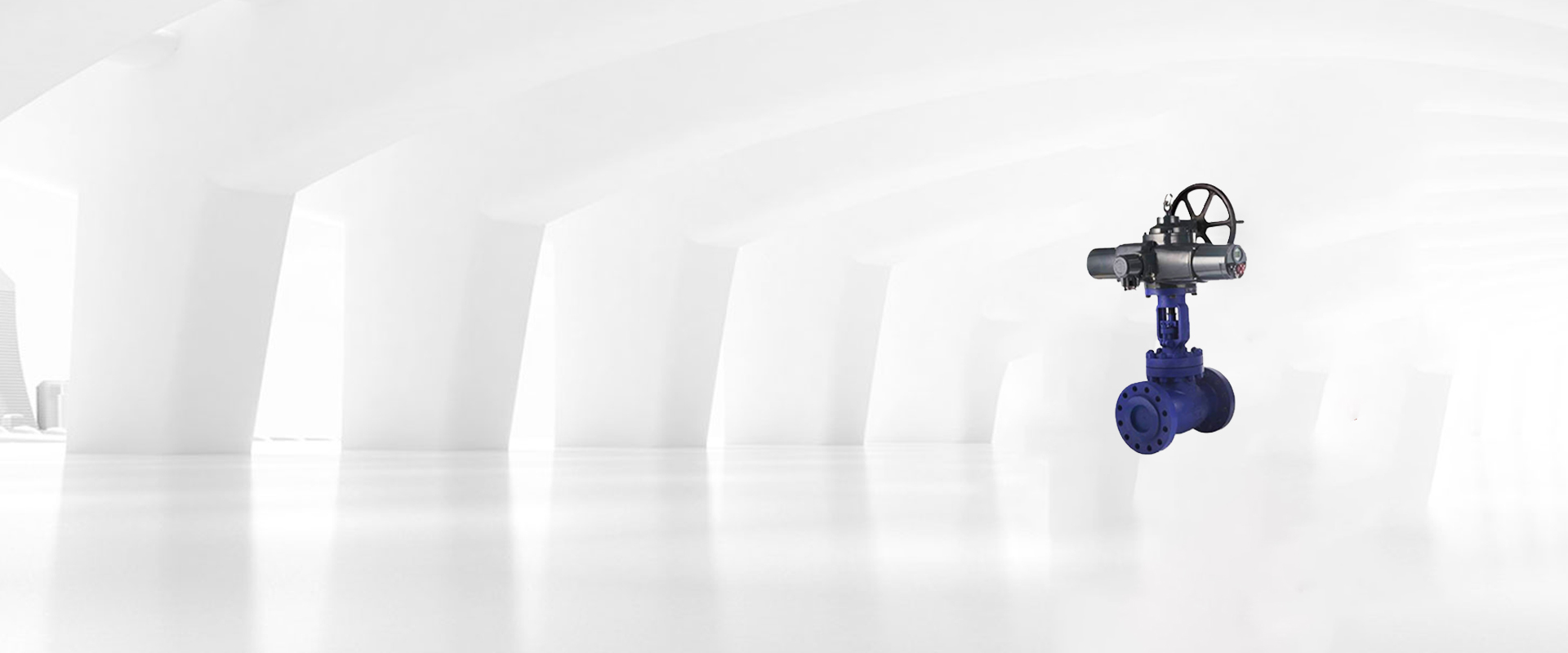

電動法蘭截止閥是一款以電力為驅動源線性運動閥，可以停止、啟動和調節流體流動。截止閥盤可以從流路中完全移除，否則它將完全關閉流路
產品信息： | |
| 產品名稱： | 電動法蘭截止閥 |
| 產品型號： | EG31 |
| 產品壓力： | 150LB-2500LB |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN1200 |
| 產品溫度： | -40~550℃ |
美國米勒電動法蘭截止閥是一款以電力為驅動源線性運動閥，可以停止、啟動和調節流體流動。截止閥盤可以從流路中完全移除，否則它將完全關閉流路。在閥門開啟和關閉過程中，閥瓣垂直于閥座運動。這種運動在閥板和閥座環之間形成環形空間，隨著閥門關閉逐漸關閉。這一特性為截止閥提供了調節流量所需的良好節流能力。與閘閥相比，截止閥座的泄漏較少，主要是由于閥瓣和閥座環之間的直角接觸，這使得閥座和閥瓣之間的密封更緊密。
電動法蘭截止閥是一種用于控制流體流量的設備。它具有法蘭連接，可以將其安裝在管道或設備上。電動法蘭截止閥通常具有電動驅動機構，可以通過電氣信號控制閥門的開啟和關閉。這種閥門通常用于控制氣體、液體或蒸汽的流動。它們常用于工業流程控制、供暖系統和空調系統等應用中。
電動法蘭截止閥參數
閥體參數 | 執行器參數 |
公稱通徑：DN15-DN1200 | 工作環境：無易燃、易爆和強腐蝕介質 |
公稱壓力：1.0Mpa-42Mpa(150LB-2500LB) | 環境溫度：－20℃~＋60℃ |
適用介質：水、油、蒸汽、酸堿物 | 環境濕度：≤95%(＋25℃時) |
適用溫度：-40℃~550℃ | 精度：≤1% |
閥體材質：鑄鐵、鑄鋼、不銹鋼 | 位置重復偏差：≤1° |
連接方式：法蘭連接 | 電源：三相 380V AC±10% 50Hz；220V 50Hz |
設計制造：GB12234；API 6D、600 | 防護等級：IP55；IP65；IP68 |
結構長度：GB12221；ANSI B16.10 | 防爆標志：ExdIIB T4；ExdIIC T4 |
法蘭標準：GB9113；JB79；ASME B16.5 | 額定轉矩：從100Nm至35000Nm |
檢查試驗：GB/T13927；AIP 598 | 額定轉速：從18 r/min至96 r/min |
電動法蘭截止閥安裝時，應注意以下幾點：
在安裝之前，應檢查閥門的型號和規格是否與管道相匹配，以確保安裝的閥門可以正常工作。
應確保閥門安裝在水平位置，并且其四角應平整。
應檢查閥門的密封件是否完好，以確保閥門密封性良好。
應將閥門的電動驅動機構與控制電路相連接，并確保電氣連接的安全性。
安裝完成后，應進行測試，確保閥門能夠正常工作。
電動法蘭截止閥結構圖
16 | Motor | Assembly |
15 | Bonnet | ASTM A216 WCB |
14 | Nut | ASTM A194 2H |
13 | Slip not | ASTM A193 B7 |
12 | Gland Flange | ASTM A216 WCB |
11 | Packing Gland | ASTM A182 F6a |
10 | Graphite | Graphite |
9 | Nut | ASTM A194 2H |
8 | Bonnet Bolt | ASTM A193 B7 |
7 | ack Seat | ASTM A182 F6a |
6 | onnet Gasket | SS316L+Graphite |
5 | Stem | ASTM A182 F6a |
4 | Disc Nut | AISI 410 |
3 | Disc | A105+STL |
2 | Seat | A105+STL |
1 | Body | ASTM A216 WCB |
No | Main Parts | Material |
電動法蘭截止閥連接尺寸
150LB
NPS | DN | L | D | D1 | D2 | b | n-d |
1/2" | 15 | 108 | 90 | 60.5 | 35 | 10 | 4-15 |
3/4" | 20 | 117 | 100 | 70 | 43 | 11 | 4-15 |
1" | 25 | 127 | 110 | 79.5 | 51 | 12 | 4-15 |
11/2" | 40 | 165 | 125 | 98.5 | 73 | 14.3 | 4-16 |
2" | 50 | 203 | 15 | 120.5 | 92 | 15.9 | 4-19 |
21/2" | 65 | 216 | 180 | 169.5 | 105 | 11.5 | 4-19 |
3" | 80 | 241 | 190 | 152.5 | 127 | 19.1 | 4-19 |
4" | 100 | 292 | 229 | 190.5 | 157 | 24 | 8-19 |
5" | 125 | 356 | 254 | 216 | 186 | 24 | 8-22 |
6“ | 50 | 406 | 279 | 2415 | 216 | 25.4 | 8-22 |
8" | 200 | 495 | 343 | 298.5 | 270 | 29 | 8-22 |
10" | 250 | 622 | 406 | 362 | 324 | 31 | 12-25 |
12" | 300 | 698 | 483 | 432 | 381 | 32 | 12-25 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
