菱形刀閘閥是一種流體控制設備，具有良好的密封性能和耐腐蝕性。它通常用于控制高壓、溫度高的介質的流量，如石油、化工、電力、熱力等行業。菱形刀閘閥的特點是開啟速度快，關閉速度慢，可靠性高，使用壽命長，易于維護和維修
產品信息： |
|
| 產品名稱： | 菱形刀閘閥 |
| 產品型號： | 30 |
| 產品壓力： | 0.6MPA~1.6MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN50~DN500 |
| 產品溫度： | -40~200℃ |
美國米勒菱形刀閘閥采用全法蘭或對夾設計，雙向密封，帶有集成刮刀系統和帶控制孔的自由流動通道，可實現精確調節。由于具有優化控制特性和自由底部通道的集成不銹鋼控制孔，該閥可用作控制閥。適用于廢水應用、發電廠和工業。
菱形刀閘閥是一種流體控制設備，具有良好的密封性能和耐腐蝕性。它通常用于控制高壓、溫度高的介質的流量，如石油、化工、電力、熱力等行業。菱形刀閘閥的特點是開啟速度快，關閉速度慢，可靠性高，使用壽命長，易于維護和維修。
菱形刀閘閥參數
|
適用介質：漿液、城市污水處理、粉體、礦渣、爐渣等 |
連接形式：對夾、梅花、法蘭 |
|
閥體材質：GGG40/WCB/CF8/CF3/CF3M |
閘板材質：F55/F53/2205/SS316L/SS316/SS304 |
|
密封材質：NBR/EPDM/FKM/PTFE |
填料材質：芳綸/高水機/四氟/橡膠/石墨 |
|
設計標準：JB/T8691-2013 |
法蘭標準：GB/T9113.1-2010 |
|
結構長度：GB/T15188.2-94 |
檢驗標準：GB/T13927-2008 |
特點
-
優越的切割性能：菱形刀口設計能夠有效切割含有纖維和固體顆粒的介質，防止堵塞。
-
高效密封：采用優質密封材質，確保在各種復雜介質條件下的密封性能。
-
多種驅動方式：可選擇手動、電動、氣動或液動驅動方式，滿足不同工況的需求。
-
安裝方便：法蘭或對夾連接方式，便于安裝和維護。
-
耐腐蝕性能：閥體和內部組件采用耐腐蝕材料制造，適用于腐蝕性介質。
應用領域
紙漿行業：用于紙漿輸送系統中的介質切割和截斷。
礦漿處理：應用于礦漿輸送系統中的介質控制和調節。
污水處理：適用于污水處理系統中的懸浮物和顆粒介質的截斷。
化工行業：用于化工介質的輸送和控制，特別是含有固體顆粒的介質。
其他工業：廣泛應用于其他需要處理復雜介質的工業領域。

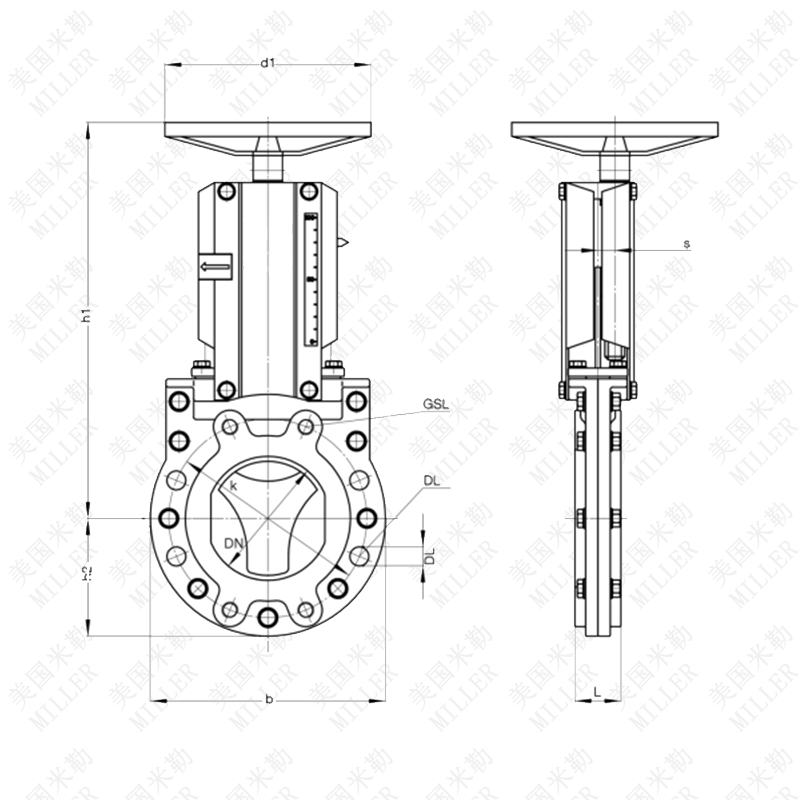

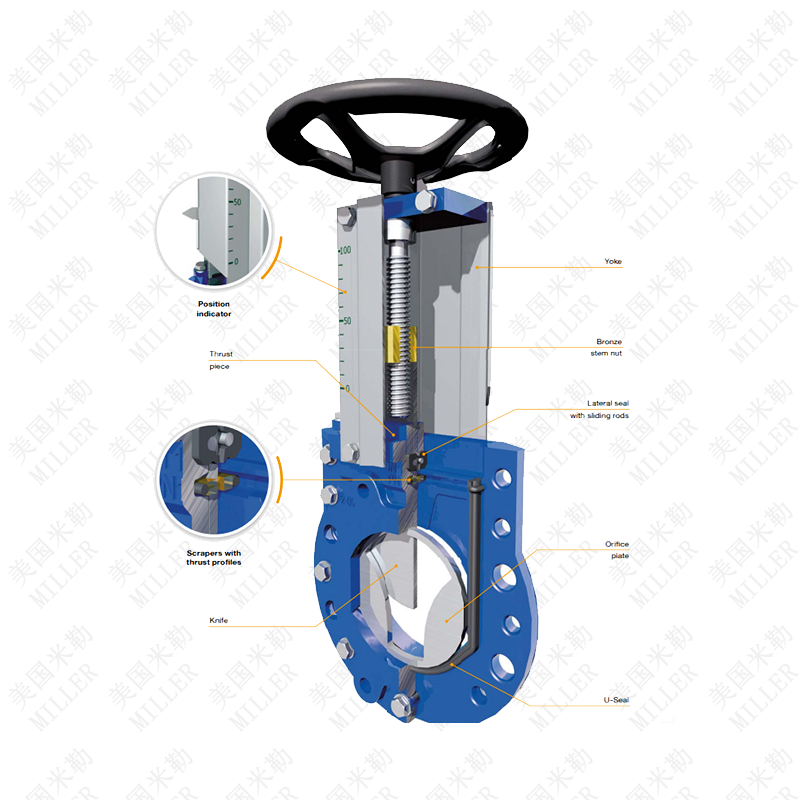

菱形刀閘閥結構圖
菱形刀閘閥連接尺寸
|
DN |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
|
PS |
[bar] |
10 |
10 |
10 |
10 |
10 |
10 |
8 |
8 |
6 |
6 |
|
L |
[mm] |
52 |
56 |
56 |
60 |
68 |
78 |
78 |
102 |
127 |
154 |
|
b |
[mm] |
220 |
250 |
285 |
340 |
395 |
445 |
505 |
565 |
670 |
780 |
|
k |
[mm] |
180 |
210 |
240 |
295 |
350 |
400 |
460 |
515 |
620 |
725 |
|
d1 |
[mm] |
250 |
250 |
250 |
300 |
400 |
400 |
400 |
400 |
500 |
600 |
|
h1 |
[mm] |
365 |
420 |
480 |
580 |
740 |
830 |
930 |
1030 |
1250 |
1430 |
|
h4 |
[mm] |
110 |
125 |
143 |
170 |
198 |
223 |
253 |
283 |
335 |
390 |
|
s |
[mm] |
18 |
18 |
21 |
22 |
28 |
29 |
29 |
33 |
40 |
40 |
