美國米勒軟密封閘閥是一種以彈性楔板作為啟閉閥瓣的閘閥，其運動方向與流量方向垂直。閘閥只能全開或全關。閘閥廣泛應用于一系列行業，特別是供水工程、市政工程、水處理廠、消防等領域
產品信息： |
|
| 產品名稱： | 軟密封閘閥 |
| 產品型號： | A30 |
| 產品壓力： | 1.0MPA~2.5MPA |
| 產品材質： | WCB QT450 304 316 |
| 產品口徑： | DN40~DN2000 |
| 產品溫度： | -29~150℃ |
美國米勒軟密封閘閥是一種以彈性楔板作為啟閉閥瓣的閘閥，其運動方向與流量方向垂直。閘閥只能全開或全關。閘閥廣泛應用于一系列行業，特別是供水工程、市政工程、水處理廠、消防等領域
軟密封閘閥（Imported Soft Seal Gate Valve）是一種閘閥，其密封部位采用軟密封材料，具有良好的密封性能和耐磨性能。
軟密封材料常見的有聚四氟乙烯、丁腈橡膠、氟橡膠、三元乙丙橡膠等，這些材料具有優異的密封性能和耐磨性能，可以有效地防止介質泄漏和密封面損壞，同時也可以降低操作力和延長使用壽命。
軟密封閘閥的結構特點如下：
-
結構簡單，開閉輕便，操作方便，密封可靠。
-
密封材料采用優質的軟性材料，具有良好的密封性能和耐磨性能。
-
閥體采用鑄造或鍛造工藝，強度高、耐腐蝕性強。
-
適用于水、油、氣等介質的管道系統，廣泛應用于石油、化工、冶金、電力等行業中。
軟密封閘閥的主要優點是密封性能好、耐磨性能強、操作方便等，適用于多種介質的管道系統，可以滿足不同行業的需求。但需要注意的是，在選擇使用軟密封材料時，應根據具體介質的性質、溫度、壓力等因素進行選擇，以確保閥門的正常運行和使用壽命。
軟密封閘閥參數
| 閥芯材質：鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼 | 閥瓣橡膠：EPDM橡膠、NBR丁腈橡膠 |
| 適用介質：水、油品、污水、海水 | 法蘭連接：GB/17241.6；EN 1092；；ISO 7005-2 |
| 設計制造：GB/T24924；DIN 3352-2；BS 5163；EN 1074 | 結構長度：GB/T12221；ANSI B16.10；BS 5163；EN 558 |
| 環氧樹脂噴涂：250μm，符合DIN 3476 | 檢驗試驗：GB/T13927；BS 5163 |
軟密封閘閥是一種帶有軟密封的閘閥，通常用于以下應用：
-
管道中的流量控制和切斷；
-
化學、制藥、食品等工業的流體輸送；
-
污水處理和污染物控制；
-
輸水系統；
-
自來水和廢水處理。
軟密封閘閥因其具有耐腐蝕性和維護方便等優點，在上述應用中得到了廣泛應用。

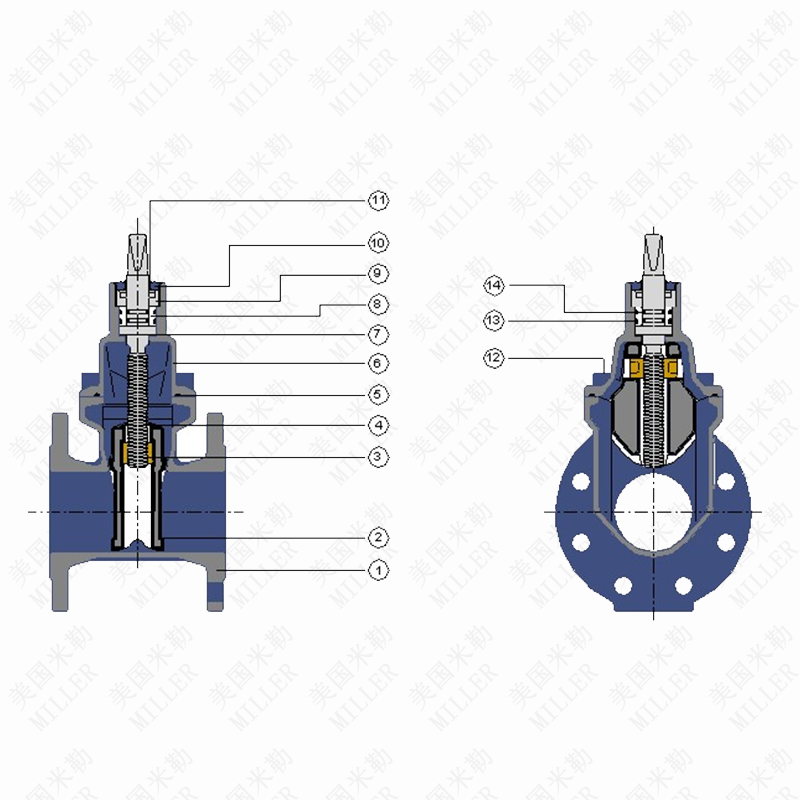

軟密封閘閥結構圖
|
部件名稱 |
主要零件材質 |
|
閥體，閥蓋 |
球墨鑄鐵GGG50，內外表面噴涂環氧樹脂涂層 |
|
閘板 |
球墨鑄鐵表面包覆 NBR或 EPDM |
|
閥桿螺母 |
鋁青銅 ZCuAl10Fe3 |
|
閥軸 |
不銹鋼：SS410, SS420, 1Cr17Ni2, SS304, SS316 (ASTM A476) |
|
中腔密封圈 |
NBR或EPDM |
|
軸套 |
POM、PTFE或鋁青銅 |
|
壓蓋 |
不銹鋼：SS420, CF8, CF8M |
|
緊定蓋 |
工程塑料，鋁青銅 |
|
防塵蓋 |
NBR或EPDM |
|
緊固件 |
碳鋼鍍鋅，不銹鋼 |
|
O型密封圈 |
NBR或EPDM |

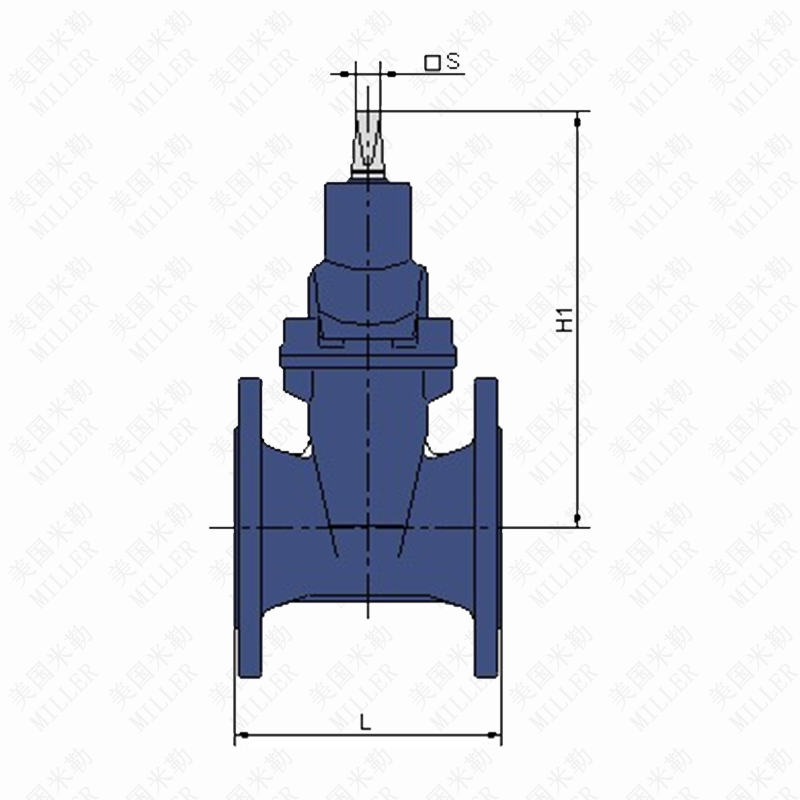

軟密封閘閥連接尺寸
|
格 |
L |
S |
H1 |
||
|
EN558-1 F4 |
EN558-1 F5 |
BS5163 &AWWA C509 |
|||
|
40 |
140 |
240 |
165 |
14 |
200 |
|
50 |
150 |
250 |
178 |
14 |
220 |
|
65 |
170 |
270 |
190 |
17 |
263 |
|
80 |
180 |
280 |
203 |
17 |
289 |
|
100 |
190 |
300 |
229 |
19 |
325 |
|
125 |
200 |
325 |
254 |
19 |
390 |
|
150 |
210 |
350 |
267 |
19 |
429 |
|
200 |
230 |
400 |
292 |
24 |
535 |
|
250 |
250 |
450 |
330 |
27 |
637 |
|
300 |
270 |
500 |
356 |
27 |
745 |
|
350 |
290 |
550 |
381 |
27 |
870 |
|
400 |
310 |
600 |
406 |
32 |
976 |
|
450 |
330 |
650 |
432 |
32 |
1050 |
|
500 |
350 |
700 |
457 |
36 |
1150 |
|
600 |
390 |
800 |
508 |
36 |
1310 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
