襯膠截止閥主要分為直通式、直流式和直角式的三種。襯膠截止閥中閥體、閥蓋、閥瓣等內件均設計成襯里部件，具有強度高、耐腐蝕性好的特點
產品信息： |
|
| 產品名稱： | 襯膠截止閥 |
| 產品型號： | 31 |
| 產品壓力： | 1.6MPA~2.5MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -20~100℃ |
襯膠截止閥主要分為直通式、直流式和直角式的三種。襯膠截止閥中閥體、閥蓋、閥瓣等內件均設計成襯里部件，具有強度高、耐腐蝕性好的特點。為保證管路介質不與閥門殼體材料直接接觸，閥座采用整體式聚合物作密封材料，閥門選材廣泛規格齊全，是石油勘探、石化、化工、原油和天然氣等輸送管道的理想用閥。
是一種常用的截止閥，用于在管道系統中控制流體的流動。它的工作原理是通過閥桿將閥板與閥座密封在一起，來阻止流體的流動。襯膠截止閥的特點是具有良好的密封性能，可以有效阻止流體的泄漏。
襯膠截止閥技術參數
|
公稱通徑：DN15-DN500 |
閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼 |
|
公稱壓力：1.0Mpa-2.5Mpa |
襯里：天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
|
適用溫度：-20℃~100℃ |
適用介質：一般腐蝕性介質 |
襯膠截止閥的安裝方法：
襯膠截止閥是一種在閥體內部使用橡膠或其他彈性材料進行襯里的截止閥，它在一些特定的應用領域中發揮著重要的作用。以下是襯膠截止閥的一些主要應用領域：1. 腐蝕性介質控制：襯膠截止閥廣泛用于處理腐蝕性介質的管道系統中。由于閥體內部襯有橡膠或其他耐腐蝕的彈性材料，它能夠提供有效的耐腐蝕性能，防止介質對金屬閥體的腐蝕，從而延長閥門的使用壽命。2. 化工工業：化工領域經常需要處理各種腐蝕性、有毒性或高溫高壓的介質。襯膠截止閥在化工流程中用于控制流體的流動，并且其襯里的彈性材料提供了對惡劣工況的優良適應性。3. 礦業和冶金工業：在處理含有酸性或腐蝕性成分的礦產和金屬礦石時，襯膠截止閥能夠提供可靠的密封和耐腐蝕性能。在冶煉和提煉等過程中，它們可以用于控制流體流向和壓力。4. 電力行業：在火電廠和化石燃料電站中，襯膠截止閥用于控制高溫高壓的蒸汽和其他流體。其襯里的彈性材料可以有效地應對高溫環境。5. 水處理：襯膠截止閥也常用于污水處理和供水系統中，特別是在需要抵抗腐蝕和處理含有化學物質的水流的場合。6. 制藥工業：在制藥領域，要求對介質進行高度控制和防止污染。襯膠截止閥在制藥流程中可以提供可靠的密封性能。7. 食品和飲料行業：襯膠截止閥還在食品和飲料行業中得到應用，用于處理涉及食品和飲料的流體，其材料符合相關衛生標準。在上述領域中，襯膠截止閥的主要優勢在于其防腐蝕性、密封性以及對惡劣工況的適應性。但在選擇和使用時，仍需要根據具體的介質特性、溫度、壓力等因素來確保閥門的性能和穩定性。
襯膠截止閥結構特點
襯膠截止閥的閥板和閥座之間都會有一層襯膠來提供密封性能。襯膠的材料常用橡膠、氟橡膠或石墨。閥體的材料常用不銹鋼、鑄鐵或鑄銅。襯膠截止閥的使用范圍廣泛，常用于石油、化工、電力、水處理等行業。

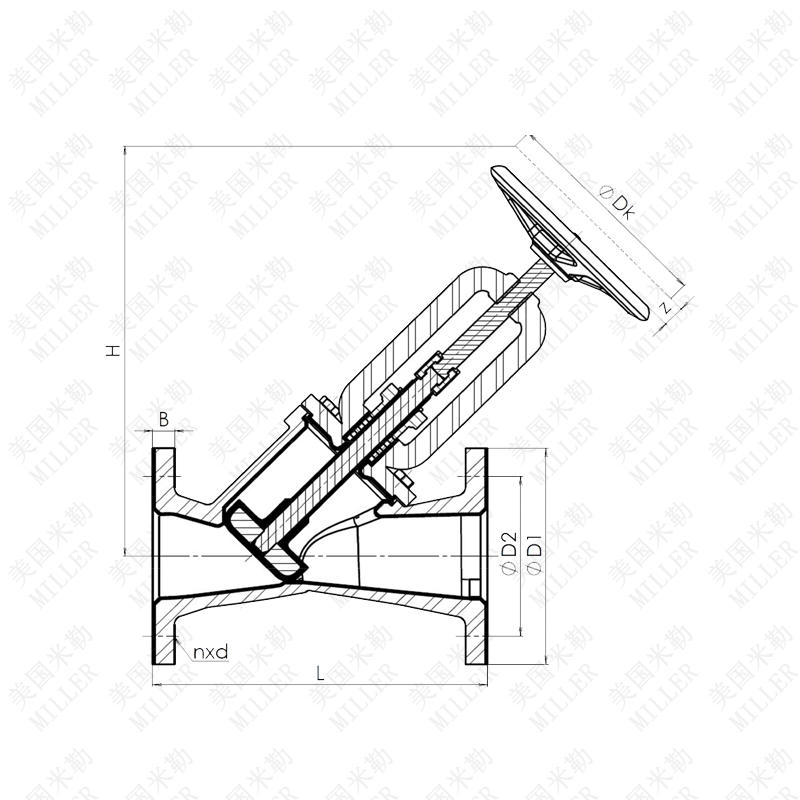

襯膠截止閥結構圖
|
Part |
Material |
|
+100 c |
|
|
Name(Nr.) |
|
|
Body |
JL1040(GL-250)/GG25+rubber Nr 512 |
|
Bonnet |
11040(GL-250)/GG25+ rubber Nr 512 (alt.S355J2+rubber Nr 512) |
|
Disc |
s3552(1.0570)+rubber Nr 512 |
|
Seat |
rubber Nr512 |
|
Stem |
X20Cr13(1.4021) |
|
Sealing |
PTFE |
|
Packing |
PTFE |
|
Bolt |
DIN8.8 |
|
Nut |
DIN8 |
|
Packing flance |
1040 /GG25 / S3552 |
襯膠截止閥連接尺寸
|
DN |
50 |
65 |
80 |
100 |
150 |
200 |
|
D1 |
165 |
185 |
200 |
220 |
285 |
340 |
|
D2 |
125 |
145 |
160 |
180 |
240 |
295 |
|
B |
20 |
20 |
22 |
22 |
27 |
28 |
|
n |
4 |
8 |
8 |
8 |
8 |
8 |
|
d |
18 |
18 |
18 |
18 |
22 |
22 |
|
l |
30 |
20 |
25 |
30 |
8o |
95 |
|
H |
313 |
375 |
415 |
505 |
650 |
860 |
|
l |
230 |
290 |
310 |
350 |
480 |
600 |
|
Dk |
125 |
160 |
160 |
200 |
250 |
400 |
實際尺寸以美國米勒閥門提供為準，更多尺寸請與代理商聯系
