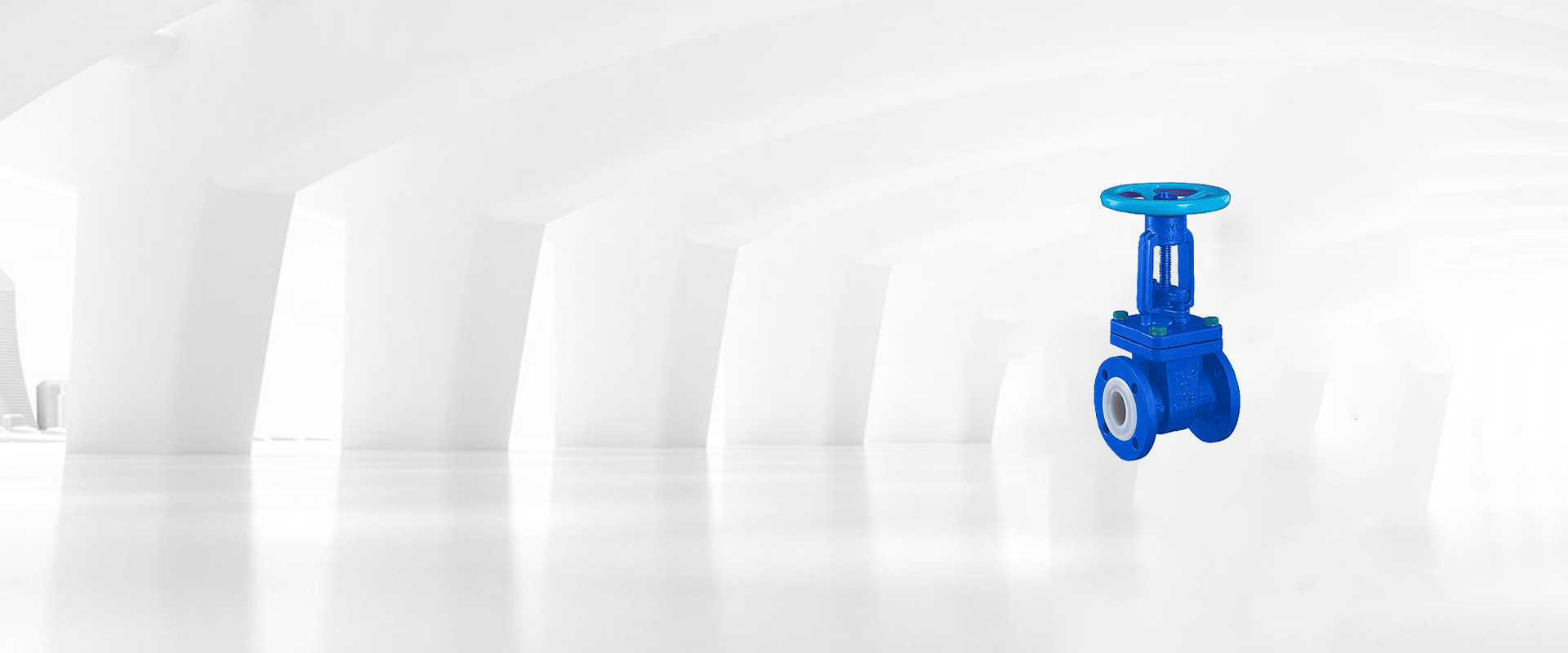

襯氟法蘭閘閥是一種閥體、閥蓋及閥瓣等與流體接觸的零部件金屬表面都均勻包裹有一層氟塑料制作的襯里層并利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質的襯氟楔式閘閥，其閥體和閥蓋襯里分別設置于物料流道和內壁上，特別適合用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等的管路上
產品信息： | |
| 產品名稱： | 襯氟法蘭閘閥 |
| 產品型號： | 30 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~200℃ |
美國米勒襯氟法蘭閘閥是一種閥體、閥蓋及閥瓣等與流體接觸的零部件金屬表面都均勻包裹有一層氟塑料制作的襯里層并利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質的襯氟楔式閘閥，其閥體和閥蓋襯里分別設置于物料流道和內壁上，特別適合用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等的管路上，其中襯聚全氟乙丙烯的閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體等介質上使用
襯氟法蘭閘閥參數
公稱通徑：DN15-DN500 | 閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼 |
公稱壓力：1.6Mpa-6.4Mpa | 閘板材質：鑄鐵、鑄鋼、碳鋼、不銹鋼 |
適用溫度：-40℃~200℃ | 填料墊片：柔性石墨PTFE(F4) |
適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | 襯里：PCTFE(F3)；PVDF(F2)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4) |
設計制造：HG/T 3704；GB/T 12234；API 60 | 結構長度：HG/T 3704；GB/T 12221；ASMEB16.10 |
檢查試驗：G8/T 13927；J8/T 9092；API 598 | 法蘭標準：HG/T 20592；GB/T 9119；ASME B16.5；JIS B2220 |
襯氟法蘭閘閥應用
襯氟法蘭閘閥廣泛應用于含有腐蝕性介質的管道系統，如：
化學工業：輸送酸堿液體、有毒液體、溶劑等。
制藥工業：輸送含有腐蝕性介質的藥物。
電鍍工業：輸送含有腐蝕性介質的電鍍液。
飲用水工業：輸送含有氯離子的飲用水。
襯氟法蘭閘閥的應用廣泛，因其具有耐腐蝕性能好、使用壽命長、密封性能好等特點。在輸送含有腐蝕性介質的系統中，襯氟法蘭閘閥是一種可靠的設備。
襯氟法蘭閘閥結構特點
襯氟法蘭閘閥的結構特點如下：
襯墊材料：襯氟法蘭閘閥表面覆蓋有氟橡膠襯墊，具有良好的耐腐蝕性。
密封性能：采用特殊的密封形式，具有良好的密封性能。
結構簡單：結構簡單，容易安裝和維護。
可靠性：具有良好的可靠性，能長期工作在含有腐蝕性介質的環境中。
合理的價格：相比于其他耐腐蝕性閘閥，襯氟閘閥具有合理的價格。
襯氟法蘭閘閥的結構特點使其能夠適用于輸送含有腐蝕性介質的系統，是一種可靠的設備。
襯氟法蘭閘閥結構圖
SR. NO. | DESCRIPTION | MOC |
1 | BODY | WCB/CF8/CF8M/CF3/CF3M |
2 | BONNET | WCB/CF8/CF8M/CF3/CF3M |
3 | WEDGE WITH STEM | WCB/CF8/CF8M/CF3/CF3M |
4 | BODY+BONNET LINING | FEP / PFA |
5 | GASKET | PTFE |
6 | GLAND PACKING | PTFE |
7 | GLAND BUSH | S.S. 304/316 |
8 | GLAND FLANGE | C.S./S.S. 304/316 |
9 | SPINDLE NUT | S.G. IRON |
10 | BONNET NUT | C.S. |
11 | HAND WHEEL | S.G. IRON |
12 | HAND WHEEL NUT | C.S. |
13 | FASTENERS | B7-2H/S.S. 304 |
襯氟法蘭閘閥連接尺寸
Size(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
Size(inch) | 1" | 1½" | 2" | 2½" | 3" | 4" | 6" | 8" | 10" | 12" |
L | 127 | 165 | 178 | 192 | 203 | 229 | 267 | 292 | 330 | 356 |
Ød | 25 | 38 | 50 | 65 | 75 | 100 | 150 | 200 | 250 | 300 |
O.D. ØD | 110 | 125 | 150 | 180 | 190 | 230 | 280 | 345 | 405 | 485 |
P.C.D. ØK | 79.2 | 98.5 | 120.6 | 139.7 | 152.4 | 190.5 | 241.3 | 298.4 | 362 | 431.8 |
R.F.DIA. ØRF | 50.8 | 73.0 | 92.1 | 104.7 | 127.0 | 157.2 | 215.9 | 269.9 | 323.8 | 381 |
No. OF HOLE N | 4 | 4 | 4 | 4 | 4 | 8 | 8 | 8 | 12 | 12 |
HOLE DIA. ØH | 15.8 | 15.8 | 19 | 19 | 19 | 19 | 22 | 22 | 25.4 | 25.4 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒閘閥廣泛應用于石油、化工、制藥、冶金、電力等行業的流體管路中。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的閘閥產品，涵蓋了廣泛的應用場景和行業。
