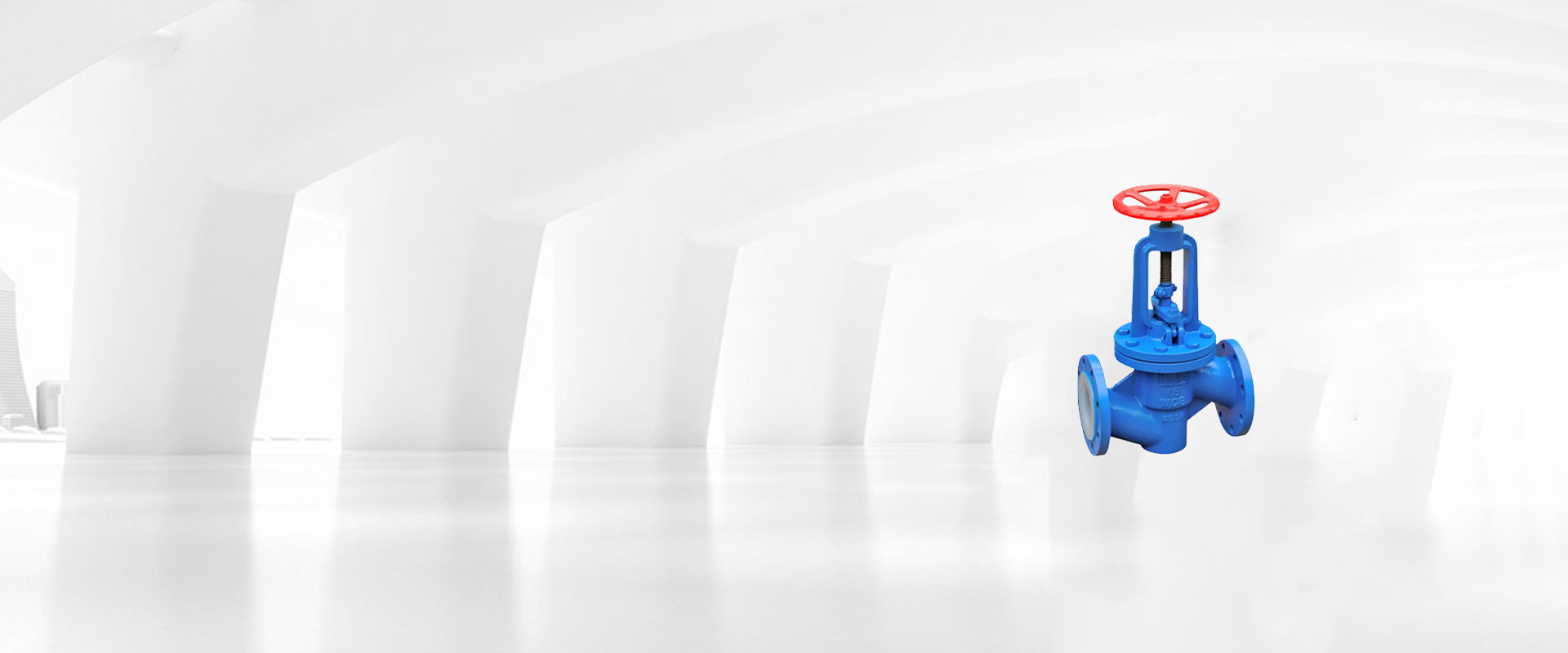

法蘭襯氟截止閥是一款適用強酸強堿的介質中，耐腐蝕性能好可以代替一切金屬閥門不能使用的場所
產品信息： | |
| 產品名稱： | 法蘭襯氟截止閥 |
| 產品型號： | G31 |
| 產品壓力： | 1.6MPA~2.5MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~180℃ |
美國米勒襯氟截止閥是一款適用強酸強堿的介質中，耐腐蝕性能好可以代替一切金屬閥門不能使用的場所。襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程一般為公稱通徑70%，被廣泛應用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
法蘭襯氟截止閥參數
公稱通徑：DN15-DN500 | 閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼 |
公稱壓力：1.6Mpa-4.0Mpa | 閥芯材質：不銹鋼 |
適用溫度：-40℃~200℃ | 填料墊片：柔性石墨PTFE(F4) |
適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | 襯里：PCTFE(F3)；PVDF(F2)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4) |
設計制造：HG/T 3704；GB/T 12234；API 60 | 結構長度：HG/T 3704；GB/T 12221；ASMEB16.10 |
檢查試驗：G8/T 13927；J8/T 9092；API 598 | 法蘭標準：HG/T 20592；GB/T 9119；ASME B16.5；JIS B2220 |

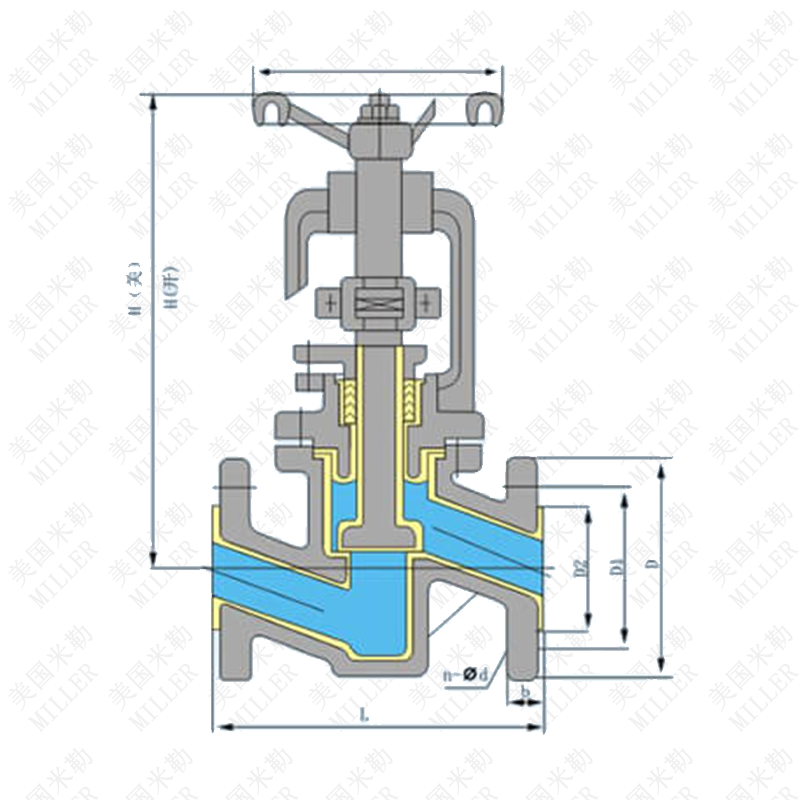

法蘭襯氟截止閥結構圖
序號 | 零件名稱 | 材質 | |
1 | 闊體 | WCB | CF8 |
2 | 帶柄閥辯 | 25 | 304 |
3 | 閩蓋 | WCB | CF8 |
4 | 襯里層 | PVDF(F2)、FEP(F46)、PFA、 E-TFE(F40)、PO(聚烯經) | |
5 | 填料 | PTFE | PTFE |
6 | 螺柱 | 35 | OCr18Ni9 |
7 | 螺母 | 45 | OCr18Ni9 |
8 | 銷軸 | 35 | 0Cr18Ni9 |
9 | 填科壓蓋 | WCB | CF8 |
10 | 螺母 | 45 | 0Cr18Ni9 |
11 | 活節螺栓 | 35 | 0Cr18Ni9 |
12 | 蓮接套 | WCB | CF8 |
13 | 閥桿 | 2Cr13 | 304 |
14 | 閥桿螺母 | QT450 | QT450 |
15 | 螺母 | HT200 | HT200 |
16 | 手輪 | WCC | WCC |
17 | 螺母 | 45 | 0Cr18Ni9 |
法蘭襯氟截止閥連接尺寸
稱通徑 | 標準值 | 參考值 | ||||||||||
DN(mm) | NPS | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) |
PN 1.6MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.6 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 270 | 8.2 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 320 | 14 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 300 | 335 | 18 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 26 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 240 | 400 | 450 | 40 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 280 | 530 | 560 | 65 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 610 | 650 | 85 |
200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 360 | 650 | 770 | 150 |
250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 400 | 690 | 810 | 245 |
300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 400 | 730 | 845 | 295 |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
