美國米勒襯氟蝶閥的結構形式為中線蝶閥，在蝶板及與閥體連接的部位都有PFA、PTFE等耐腐蝕的橡膠材料做包覆，具有極強的防腐蝕效果，可用于腐蝕性介質、液態金屬和放射性流體等各種類型流體的調節和控制。

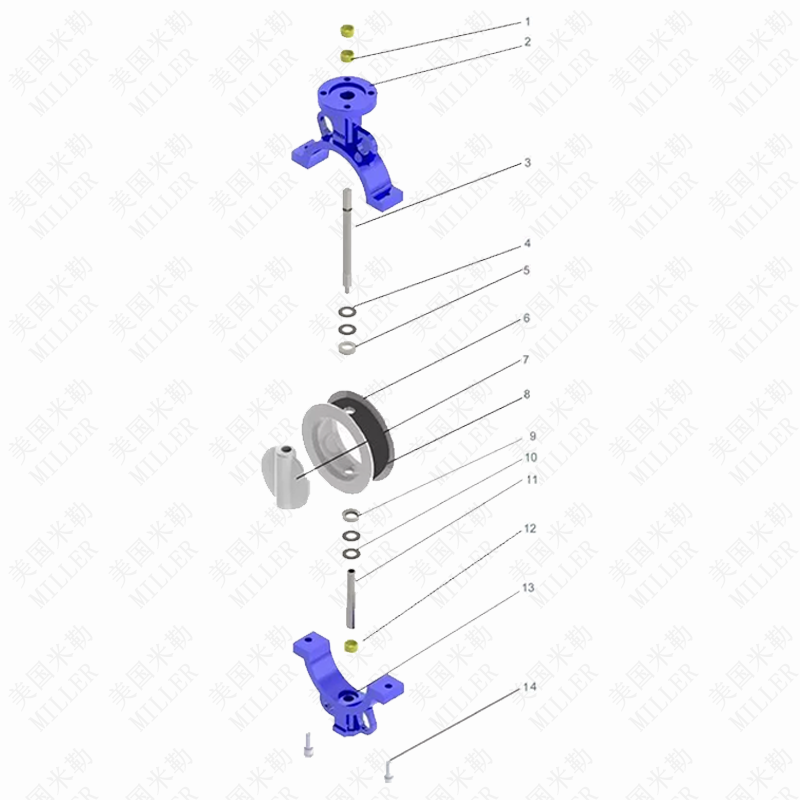

No. | Part name | Material |
1 | Shaft Sleeve | FRP+RPTFE |
2 | Bonnet | Ductile IronA216 WCBA351 CF8MA351 CF8 |
3 | Up Shaft | SS431/SS416/SS420 |
4 | Belleville spring | Spring steel |
5 | Pressing Sleeve | FRP+RPTFE |
6 | Seat | PTFE |
7 | Disc | A351 CF8M/CF8PTFE+DI/WCB/CF8MPFA+ DI/WCB/CF8M |
8 | Seat Energizer | EPDM/NBR/Viton/Silicon |
9 | Pressing Sleeve | FRP+RPTFE |
10 | Belleville spring | Spring steel |
11 | Down Shaft | SS431/SS416/SS420 |
12 | Shaft Sleeve | FRP+RPTFE |
13 | Body | Ductile IronA216 WCBA351 CF8MA351 CF8 |
14 | Adjust Bolt | Stainless steel |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒蝶閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的蝶閥產品，涵蓋了廣泛的應用場景和行業。
產品信息

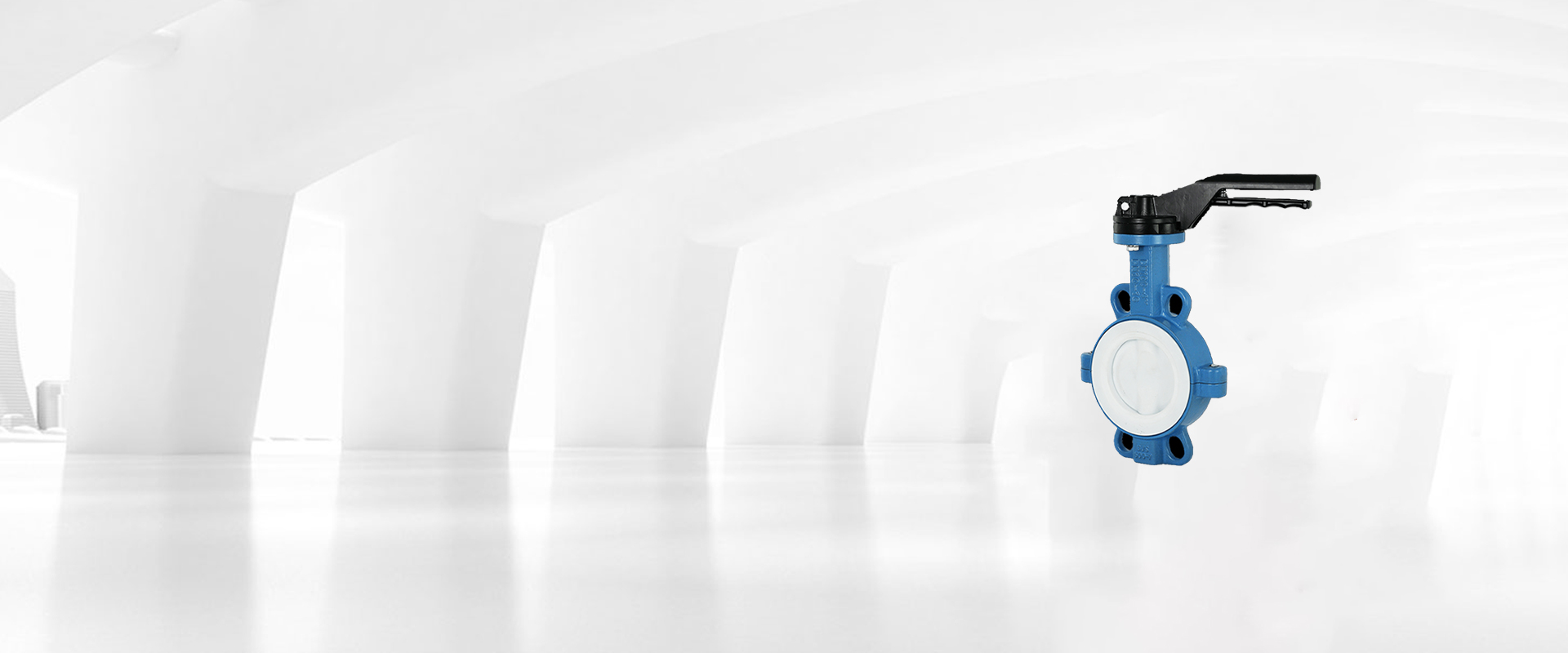

產品名稱：對夾襯氟蝶閥
產品型號：F70
產品壓力：1.0MPA~1.6MPA
產品材質：WCB 304 316
產品口徑：DN40~DN1000
產品溫度：-40~180℃
對夾襯氟蝶閥參數
公稱通徑：DN40-DN1000
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-40℃~180℃
適用介質：酸堿等腐蝕性介質
閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅
設計制造：GB/T 12238-2008;ISO 10631-1991;API598
閥板材質：球墨鑄鐵襯四氟/不銹鋼襯四氟
結構長度：GB/T 12221-2005;ISO 5752-1988
閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼
閥門檢驗：GB/T 13927-2008;ISO 5208-1987
閥座材質：PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA(可溶F4)/PO(聚烯烴)
表面處理：環氧樹脂涂層
對夾襯氟蝶閥連接尺寸
DN(mm) | A | B | C | L | H | ISO5211 | Q | ANSI 15OLB | DIN PN10 | DIN PN16 |
G | n-∅D | G | n-∅D | G | n-∅D |
50 | 62 | 138 | 112 | 47 | 32 | FO5 | 9 | 120.5 | 4-19 | 125 | 4-19 | 125 | 4-19 |
65 | 70 | 138 | 126 | 5o | 32 | FO5 | 9 | 139.5 | 4-19 | 145 | 4-19 | 145 | 4-19 |
80 | 78 | 140 | 142 | 5o | 32 | FO5 | 9 | 152.5 | 4-19 | 160 | 4-19 | 160 | 4-19 |
100 | 105 | 161 | 168 | 55.5 | 32 | FO7 | 11 | 190.5 | 4-19 | 180 | 4-19 | 180 | 4-19 |
125 | 122 | 180 | 240 | 59 | 32 | FO7 | 14 | 216 | 4-22 | 210 | 4-19 | 210 | 4-19 |
150 | 134 | 186 | 265 | 59 | 32 | FO7 | 14 | 241.5 | 4-22 | 240 | 4-22 | 240 | 4-22 |
200 | 165 | 234 | 320 | 63 | 32 | F10 | 17 | 298.5 | 4-22 | 29s | 4-22 | 295 | 4-22 |
250 | 194 | 273 | 385 | 73 | 45 | F10 | 22 | 362 | 4-25 | 35o | 4-22 | 355 | 4-26 |
300 | 224 | 302 | 450 | 81 | 45 | F10 | 22 | 432 | 4-25 | 400 | 4-22 | 410 | 4-26 |
350 | 260 | 320 | 500 | 81 | 45 | F10 | . | 476.3 | 4-28 | 460 | 4-22 | 470 | 4-26 |
400 | 298 | 408 | 585 | 102 | 52 | F14 |
| 539.9 | 4-28 | 515 | 4-26 | 525 | 4-30 |
450 | 315 | 422 | 616 | 116.5 | 52 | F14 |
| 577.9 | 4-32 | 565 | 4-26 | 585 | 4-30 |
500 | 356 | 480 | 685 | 130 | 66 | F16 |
| 635 | 4-32 | 620 | 4-26 | 650 | 4-33 |
600 | 440 | 562 | 818 | 157 | 66 | F16 |
| 749.3 | 4-35 | 725 | 4-30 | 770 | 4-36 |
