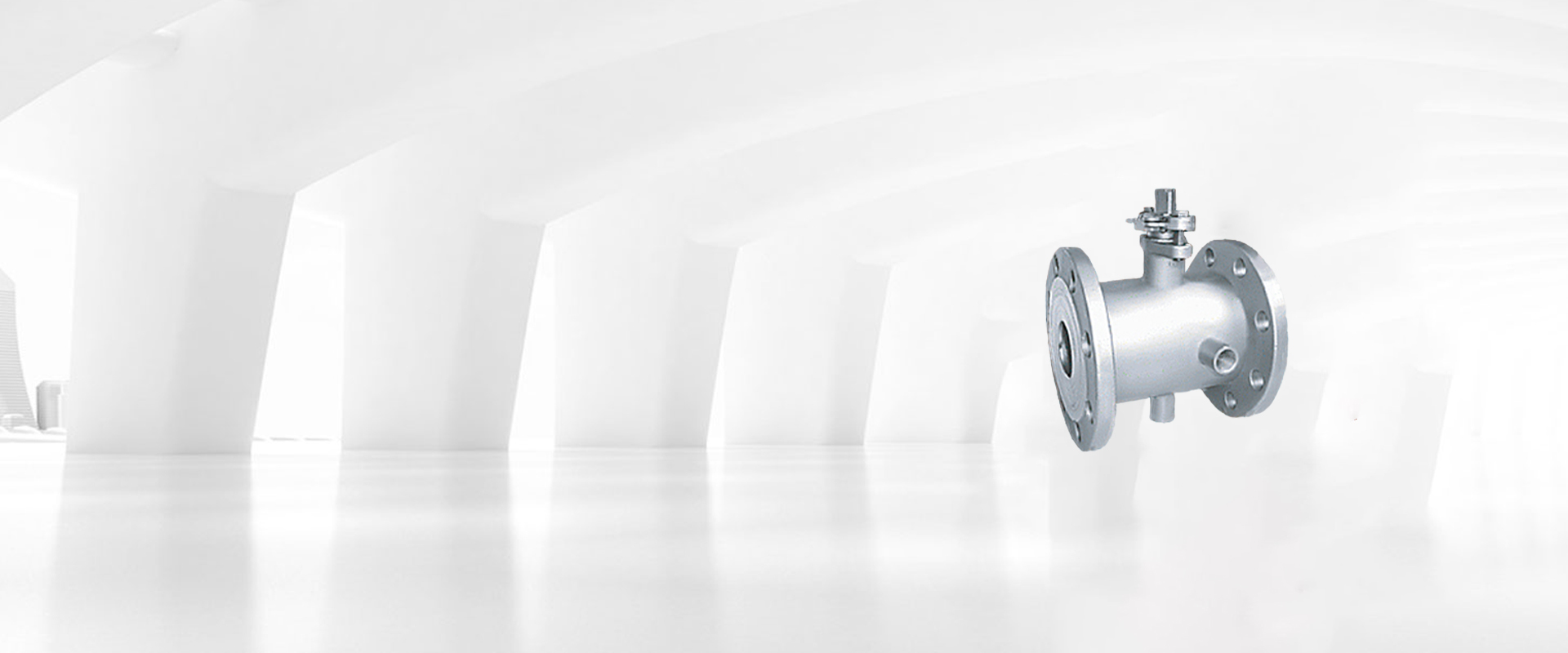

保溫球閥是一種在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其他保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，且閥門的通經與管徑一致，同時又能有效降低管路中介質熱量損失。采用整體式夾套結構設計，更能均勻保溫、保冷，無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的MAX高壓力為1MPa
產品信息： |
|
| 產品名稱： | 法蘭保溫球閥 |
| 產品型號： | B50 |
| 產品壓力： | 1.6MPA~2.5MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN200 |
| 產品溫度： | -20~425℃ |
美國米勒保溫球閥是一種在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其他保溫、保冷介質，確保閥內介質能夠正常工作。具有良好的保溫保冷特性，且閥門的通經與管徑一致，同時又能有效降低管路中介質熱量損失。采用整體式夾套結構設計，更能均勻保溫、保冷，無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的MAX高壓力為1MPa
保溫球閥參數
|
公稱通徑：DN15-DN200 |
公稱壓力：1.6Mpa,2.5Mpa |
|
適用溫度：-20℃~300℃ |
適用介質：易凝固、高粘度的介質 |
|
閥體材質：碳鋼、不銹鋼 |
連接方式：法蘭連接 |
|
傳動方式：手動，電動，氣動 |
允許蒸汽或冷水的最高壓力：1MPa |
保溫球閥具有幾個關鍵特性，使其非常適合各種應用：
-
易于安裝：保溫球閥的設計易于安裝，可以快速輕松地集成到現有系統中。它們通常設計緊湊，可以安裝在狹小的空間內。
-
材料兼容性：有多種材料可供選擇，包括不銹鋼、青銅和塑料，以確保與不同類型的流體和氣體兼容。
-
耐用性：經久耐用，通常采用優質材料制成，以確保可靠性和性能。
-
易于使用：操作和維護簡單，可以很容易地集成到現有系統中。它們還提供不同的尺寸和配置，包括兩路和三路設計，以滿足不同應用的特定要求。
-
密封性：旨在提供密封性能，通常經過測試和認證，以確保它們符合相關的安全和性能標準。
-
多功能性：用途廣泛，可用于各種應用，包括工業、商業和住宅應用。
總之，保溫球閥的設計易于安裝、材料兼容性、耐用性和易用性，使其成為廣泛應用的熱門選擇。
保溫球閥零部件
、
|
ITEM |
PART NAME |
MATERIAL |
|
1 |
BODY |
WCB CF8 CFBM |
|
2 |
CAP |
WCB CF8 CFBM |
|
3 |
BALL |
SUS304 SUS316 |
|
4 |
STEM |
SUS304 SUS316 |
|
5 |
SEAT |
PTFE PPL |
|
6 |
GASKET |
PTFE PPL |
|
7 |
PACKING |
PTFE PPL |
|
8 |
GLAND |
SUS304 |
|
9 |
STOPPER |
SUS304 |
|
10 |
SNAP PING |
SUS304 |
|
11 |
HANDLE FCD |
FCD |
|
12 |
HANDLE BOLT |
ASTMA193-B8 |
|
13 |
JACKET |
SUS304 |
|
14 |
JACKET RUBBOE |
SUS304 |
保溫球閥連接尺寸
|
SIZE |
D |
C |
G |
T |
L |
W |
Rp |
||
|
40X15 |
127 |
98.5 |
73 |
14.3 |
120 |
160 |
Rp1/2" |
||
|
40x20 |
127 |
98.5 |
73 |
14.3 |
120 |
160 |
Rp1/2 |
||
|
50x25 |
152 |
120.5 |
92 |
15.9 |
130 |
160 |
Rp1/2" |
||
|
65x40 |
178 |
139.5 |
105 |
17.5 |
165 |
186 |
Rp1/2" |
||
|
80x50 |
190 |
152.5 |
127 |
19.1 |
180 |
186 |
Rp1/2 |
||
|
100x65 |
229 |
190.5 |
157 |
23.9 |
190 |
324 |
Rp1/2" |
||
|
100x80 |
229 |
190.5 |
157 |
23.9 |
20o |
324 |
Rp12" |
||
|
125x80 |
254 |
216 |
186 |
23.9 |
200 |
324 |
Rp12" |
||
|
150X100 |
279 |
241.5 |
216 |
25.4 |
230 |
324 |
Rp1/2" |
||
|
200X150 |
343 |
298.5 |
270 |
28.6 |
270 |
650 |
Rp1/2" |
||
