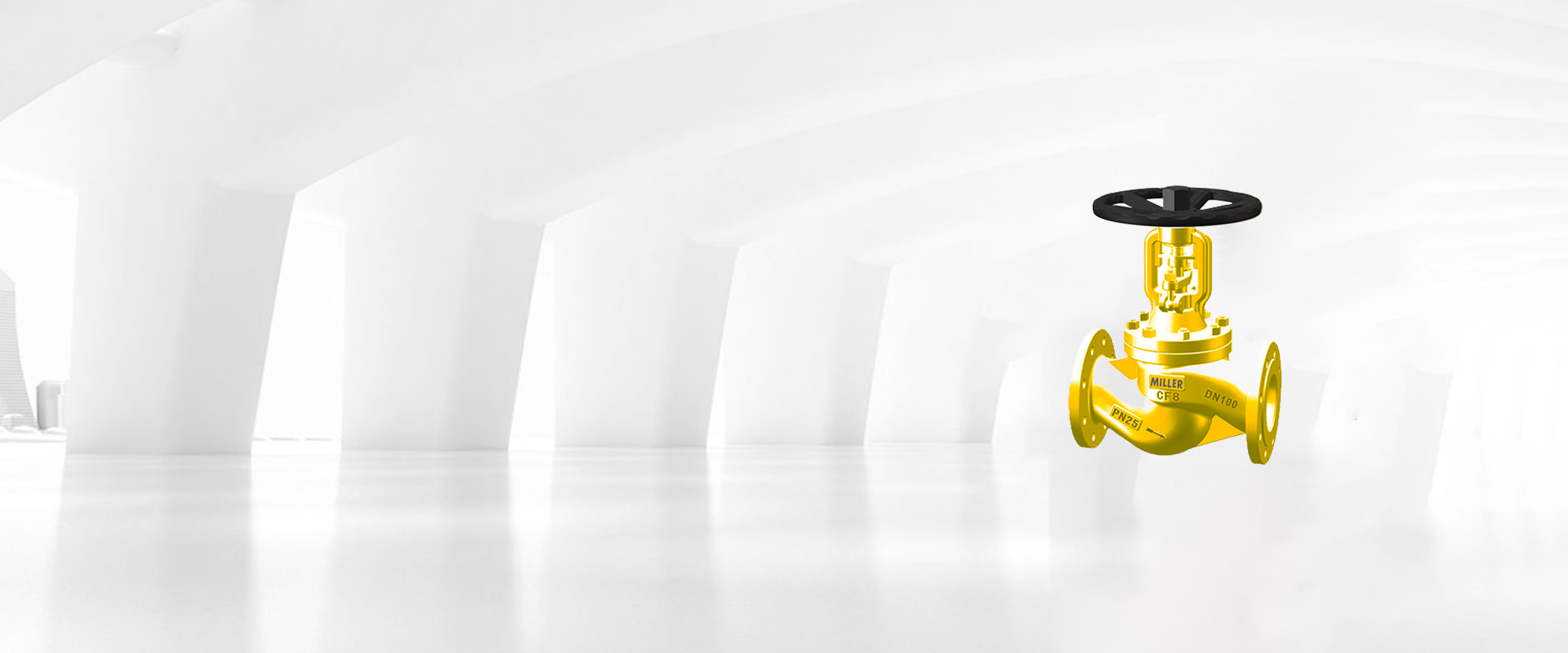

波紋管氨用截止閥是一款專門為氨氣或液氨使用的截止閥，它利用了波紋管密封解決了截止閥中閥桿密封在長時間使用出現泄露了情況。達到長期使用無泄露
產品信息： | |
| 產品名稱： | 波紋管氨用截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~425℃ |
美國米勒波紋管氨用截止閥是一款專門為氨氣或液氨使用的截止閥，它利用了波紋管密封解決了截止閥中閥桿密封在長時間使用出現泄露了情況。達到長期使用無泄露。
波紋管氨用截止閥參數
公稱通徑：DN15-DN500(1/2"-20") | 閥體材質：不銹鋼CF8/CF8M |
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
適用溫度：-40℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
適用介質：氨氣，液氨，有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L |
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 | 填料材質：石墨環 |
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 | 試驗標準：DIN 3230；EN12266；API 598；GB/T 139 |

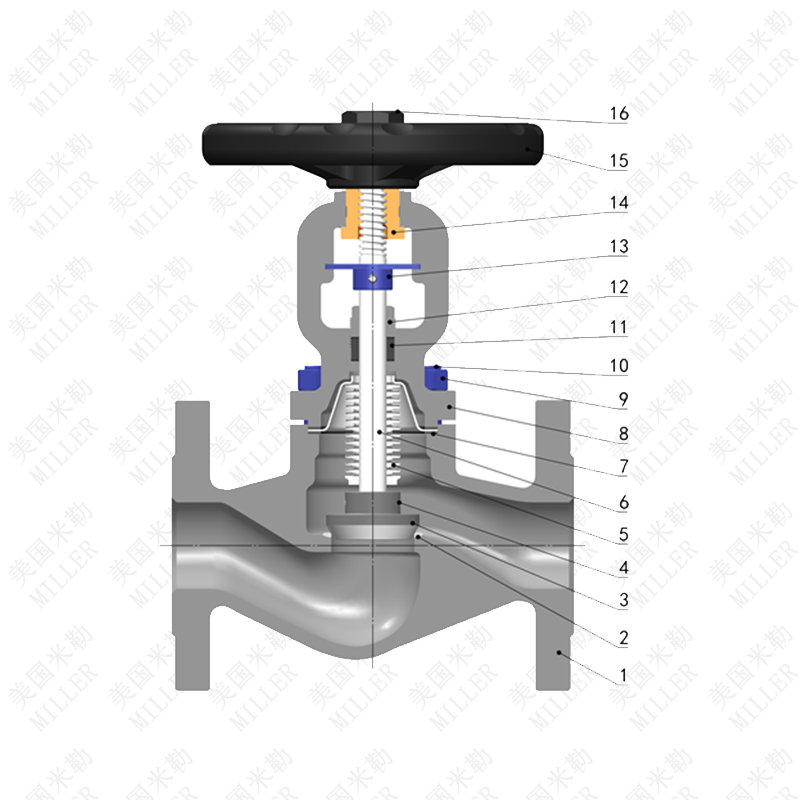

波紋管氨用截止閥結構圖
波紋管氨用截止閥結構特點
波紋管氨用截止閥是一種專門用于氨氣管道系統中的截止閥，它采用波紋管結構，具有以下特點：
耐腐蝕性強：波紋管氨用截止閥采用不銹鋼材料制造，具有較強的耐腐蝕性，能夠抵御氨氣等腐蝕性介質的侵蝕，避免氣體泄漏和安全事故的發生。
密封性好：波紋管氨用截止閥采用波紋管結構，具有良好的密封性能，能夠有效控制氨氣的流量和壓力，避免介質泄漏和管道堵塞等問題。
耐高壓性能好：波紋管氨用截止閥能夠承受較高的壓力，適用于高壓氨氣管道系統中的應用。
輕便靈活：波紋管氨用截止閥結構簡單，體積小、重量輕，便于安裝和維護。
適用范圍廣：波紋管氨用截止閥可適用于不同工業領域中的氨氣介質的控制，如制冷、制冰、化工、制藥等行業。
總之，波紋管氨用截止閥是一種可靠的管道控制設備，適用于氨氣管道系統中的流量和壓力控制，具有安全可靠、密封性好、耐腐蝕等優點。
序號 | 名稱 | 材質 |
1 | 閥體 | GS-C25、GGG-40、CF8M |
2 | 閥座 | 13Cr、SS304、SS316、Stellite |
3 | 閥瓣 | 13Cr、F304、F316+Stellite |
4 | 圓柱銷 | SS304、SS316 |
5 | 波紋管組件 | SS304、SS316L |
6 | 閥桿 | 20Cr13、F304、F316 |
7 | 墊片 | 柔性石墨+不銹鋼、PTFE |
8 | 閥蓋 | GS-C25、GGG-40、CF8M |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 雙頭螺柱 | ASTM A193-B7、A193-B8 |
11 | 填料 | 柔性石墨、PTFE |
12 | 螺紋壓套 | 1025、SS304、SS316 |
13 | 定位片 | 1025、WCB、CF8 |
14 | 閥母 | 銅合金、D2、BL-2 |
15 | 手輪 | 碳鋼、KTH330 |
16 | 手輪并帽 | A105 |
波紋管氨用截止閥連接尺寸
口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚（b） | 水介厚（f） | n-?d | 手輪（W） | 中心高（H） |
PN16 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 192 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 192 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 207 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 207 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 245 |
50 | 230 | 165 | 125 | 102 | 18 | 3 | 4-?18 | ?200 | 253 |
65 | 290 | 185 | 145 | 122 | 18 | 3 | 4-?18 | ?220 | 295 |
80 | 310 | 200 | 160 | 138 | 20 | 3 | 8-?18 | ?250 | 328 |
100 | 350 | 220 | 180 | 158 | 20 | 3 | 8-?18 | ?300 | 385 |
125 | 400 | 250 | 210 | 188 | 22 | 3 | 8-?18 | ?350 | 427 |
150 | 480 | 285 | 240 | 212 | 22 | 3 | 8-?22 | ?400 | 480 |
200 | 600 | 340 | 295 | 268 | 24 | 3 | 12-?22 | ?450 | 672 |
250 | 730 | 405 | 355 | 320 | 26 | 3 | 12-?26 | ?550 | 775 |
300 | 850 | 460 | 410 | 378 | 28 | 4 | 12-?26 | ?600 | 852 |
350 | 980 | 520 | 470 | 438 | 30 | 4 | 16-?26 | ?700 | 1005 |
400 | 1100 | 580 | 525 | 490 | 32 | 4 | 16-?30 | ?700 | 1140 |
PN25 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 192 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 192 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 207 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 207 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 245 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-?18 | ?200 | 253 |
65 | 290 | 185 | 145 | 122 | 22 | 3 | 8-?18 | ?220 | 295 |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 8-?18 | ?250 | 328 |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 8-?22 | ?300 | 385 |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-?26 | ?350 | 427 |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-?26 | ?400 | 480 |
200 | 600 | 360 | 310 | 278 | 30 | 3 | 12-?26 | ?450 | 672 |
250 | 730 | 425 | 370 | 335 | 32 | 3 | 12-?30 | ?550 | 775 |
300 | 850 | 485 | 430 | 395 | 34 | 4 | 16-?30 | ?600 | 852 |
350 | 980 | 555 | 490 | 450 | 38 | 4 | 16-?33 | ?700 | 1005 |
400 | 1100 | 620 | 550 | 505 | 40 | 4 | 16-?36 | ?700 | 1140 |
PN40 | |||||||||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-?14 | ?140 | 192 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-?14 | ?140 | 192 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-?14 | ?160 | 207 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-?18 | ?160 | 207 |
40 | 200 | 150 | 110 | 88 | 18 | 3 | 4-?18 | ?180 | 245 |
50 | 230 | 165 | 125 | 102 | 20 | 3 | 4-?18 | ?200 | 253 |
65 | 290 | 185 | 145 | 122 | 22 | 3 | 8-?18 | ?220 | 295 |
80 | 310 | 200 | 160 | 138 | 24 | 3 | 8-?18 | ?250 | 328 |
100 | 350 | 235 | 190 | 162 | 24 | 3 | 8-?22 | ?300 | 385 |
125 | 400 | 270 | 220 | 188 | 26 | 3 | 8-?26 | ?350 | 427 |
150 | 480 | 300 | 250 | 218 | 28 | 3 | 8-?26 | ?400 | 480 |
200 | 600 | 375 | 320 | 285 | 34 | 3 | 12-?30 | ?450 | 672 |
250 | 730 | 450 | 385 | 345 | 38 | 3 | 12-?33 | ?550 | 775 |
300 | 850 | 515 | 450 | 410 | 42 | 4 | 16-?33 | ?600 | 852 |
350 | 980 | 580 | 510 | 465 | 46 | 4 | 16-?36 | ?700 | 1005 |
400 | 1100 | 660 | 585 | 535 | 50 | 4 | 16-?39 | ?700 | 1140 |
